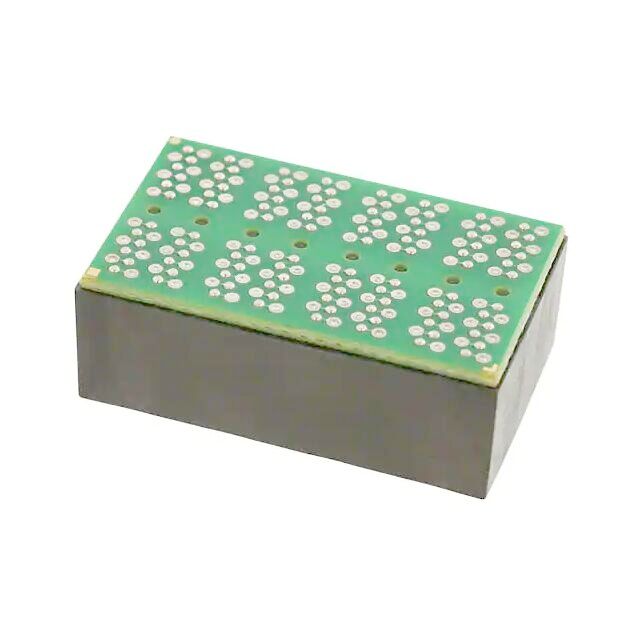

Máy biến áp từ tính rời rạc H6400NL H6400NLT bốn cổng 1000BASE-T

H6400NL/H6400NLT Quad Port 1000BASE-T Ethernet Transformer

Tổng quan sản phẩm:

H6400NL và H6400NLT là bộ biến áp Ethernet Quad Port 1000BASE-T hiệu suất cao được thiết kế cho các ứng dụng mạng tiên tiến đòi hỏi tính toàn vẹn tín hiệu vượt trội và cung cấp điện năng đáng tin cậy.Các bộ biến áp LAN này có cấu trúc khung mở trong gói BGA (Bump Grid Array), được tối ưu hóa cho truyền dữ liệu 1000BASE-T. Được thiết kế để tuân thủ đầy đủ các tiêu chuẩn IEEE 802.3 cho các ứng dụng Gigabit Ethernet,Dòng H6400NL/H6400NLT cung cấp hiệu suất điện từ đặc biệt với sự mất tích chèn được kiểm soát cẩn thậnCác biến áp này cung cấp chất lượng tín hiệu tuyệt vời và duy trì chất lượng tín hiệu ngay cả trong môi trường ồn ào điện.làm cho chúng lý tưởng cho các trung tâm dữ liệu, thiết bị mạng và ứng dụng Ethernet công nghiệp.

Thông số chi tiết:

Các đặc điểm và lợi ích chính:

• Cấu hình cổng bốn:Hỗ trợ bốn kênh Ethernet 1000BASE-T độc lập trong một gói nhỏ gọn duy nhất.
• Hỗ trợ Power over Ethernet (PoE):4PAIR PoE 70W tối đa với khả năng dòng điện liên tục 600mA @ 57V.
• Phân cách cao hơn:Ít nhất 1500 VRMS giữa đầu vào và đầu ra để tăng cường an toàn và tính toàn vẹn tín hiệu.
• BGA Bump Grid Array Package:Thiết kế tiết kiệm không gian với kích thước 28,45mm x 17,27mm x 11,18mm.
• Phù hợp với RoHS-6:Thiết kế thân thiện với môi trường đáp ứng các yêu cầu pháp lý mới nhất.
• Xây dựng khung mở:Được tối ưu hóa cho hiệu suất nhiệt và độ tin cậy.
• Phạm vi nhiệt độ thương mại:Hoạt động từ 0 °C đến 70 °C cho các tùy chọn triển khai đa năng.
• OCL cao (Động mạch mở):Ít nhất 350μH (phía phương tiện truyền thông) và tối thiểu 120μH (phía đường) cho chất lượng tín hiệu vượt trội.
• Kháng điện DC thấp:65 Ohm tối đa (1/2 cuộn dây) với sự mất cân bằng tối đa ± 0,065 Ohm để xử lý năng lượng hiệu quả.
• Lỗi lợi nhuận tối ưu:-16dB tối thiểu (1-40 MHz) và -10+20*LOG ((f/80 MHz) dB tối thiểu (40-100 MHz).

Bảng dữ liệu H6400NL/H6400NLT

Máy tính:

Sơ đồ:
