Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: POE36PR-12ED
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.82
chi tiết đóng gói: Băng và cuộn
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 5kk/tháng
Thông số kỹ thuật: |
POE36PR-12ED |
Quyền lực: |
36W |
Độ tự cảm ở 0A: |
41 |
Sức chịu đựng: |
10% |
Isat: |
4.2A |
Điện cảm rò rỉ tối đa: |
0,28µH |
Điện áp cách ly: |
12V, 1,5A |
Sản lượng thứ cấp: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu/Định dạng tiêu chuẩn/Thông số S |
Vòng đời: |
Hơn 20 năm |
Thông số kỹ thuật: |
POE36PR-12ED |
Quyền lực: |
36W |
Độ tự cảm ở 0A: |
41 |
Sức chịu đựng: |
10% |
Isat: |
4.2A |
Điện cảm rò rỉ tối đa: |
0,28µH |
Điện áp cách ly: |
12V, 1,5A |
Sản lượng thứ cấp: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu/Định dạng tiêu chuẩn/Thông số S |
Vòng đời: |
Hơn 20 năm |

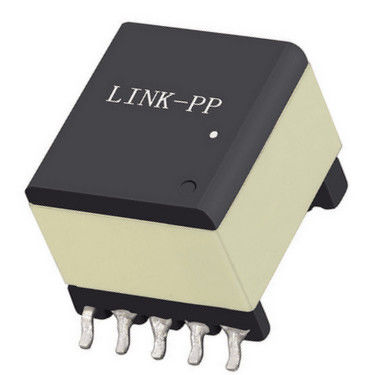

POE36PR-12ED là một bộ biến áp bay ngược và chuyển tiếp 36W cho các ứng dụng PoE, với độ hấp dẫn 41μH, cách ly 1500 Vrms và kết thúc phù hợp với RoHS.
CácPOE36PR-12EDlà mộtChuyển biến bay ngược 36W cho PoEđược thiết kế để chuyển đổi năng lượng đáng tin cậy trong các hệ thống điện lưới nhỏ gọn và đòi hỏi. Được xây dựng với lõi ferrite và kết thúc phù hợp với RoHS,bộ biến áp này hỗ trợ các thiết kế điện DC-DC cô lập nơi hiệu suất, ổn định nhiệt, và hiệu suất điện là rất quan trọng.
Các kỹ sư đang tìm kiếm mộtBộ biến áp bay ngược PoE,bộ biến áp phía trước cho PoE, hoặcMáy biến áp cách ly 36Wsẽ tìm thấy POE36PR-12ED phù hợp với việc cung cấp năng lượng trong các thiết bị Ethernet, hệ thống công nghiệp và thiết bị truyền thông.
| Parameter | Thông số kỹ thuật |
|---|---|
| Sức mạnh | 36W |
| Khả năng điện dẫn ở 0A | 41μH ± 10% |
| Điều kiện thử nghiệm cho độ điện dẫn | 200 kHz, 0,1 Vrms, 0 Adc |
| Dòng bão hòa (Isat) | 4.2A |
| DCR chính | 62.0 mΩ tối đa |
| DCR thứ cấp 1 | 23.0 mΩ tối đa |
| DCR thứ cấp 2 | 23.0 mΩ tối đa |
| DCR phụ trợ | 85.0 mΩ tối đa |
| Khả năng dẫn xuất rò rỉ | 0.28μH tối đa |
| Điều kiện thử nghiệm rò rỉ | Được đo giữa các chân 1 và 3 với tất cả các chân khác được rút ngắn |
| Tỷ lệ quay | Pri: Sec1: Sec2: Aux = 1: 0,375: 0,375: 0.375 |
| Điện áp cách ly | 1500 Vrms |
| Sản lượng thứ cấp | 12V, 1,5A mỗi giây |
| Sản lượng phụ trợ | 10V, 50mA |
POE36PR-12ED được thiết kế cho độ tin cậy lâu dài trong môi trường sản xuất và hỗ trợ các quy trình lắp ráp nhiệt độ cao.
| Parameter môi trường | Thông số kỹ thuật |
|---|---|
| Tuân thủ | Phù hợp với RoHS, không chứa halogen |
| Phạm vi nhiệt độ môi trường | -40°C đến +125°C |
| Nhiệt độ lưu trữ, thành phần | -40°C đến +165°C |
| Nhiệt độ lưu trữ, băng và cuộn | -40°C đến +80°C |
| Nhiệt độ phần tối đa | +165°C |
| Mức độ nhạy cảm với độ ẩm | MSL 1 |
| Chống nhiệt hàn | Tối đa ba lần tái dòng 40 giây ở + 260 °C |
Máy biến áp sử dụng mộtlõi ferrite, giúp hỗ trợ hiệu suất từ tính hiệu quả cho các ứng dụng chuyển đổi điện.
CácBộ biến áp POE36PR-12EDphù hợp với một loạt các thiết kế điện bị cô lập, bao gồm:
POE36PR-12ED được sử dụng trongThiết kế nguồn cung cấp điện PoE bay ngược và phía trướcyêu cầu chuyển đổi cô lập, đầu ra thứ cấp kép và hiệu suất nhiệt đáng tin cậy.
Phải, nó được đặt đặc biệt như mộtMáy biến áp bay trở lại và chuyển tiếp cho PoE, làm cho nó phù hợp với các ứng dụng chuyển đổi bay trở lại.
Bộ biến áp cung cấp1500 Vrms cách lytừ cơ sở và phụ trợ cho mỗi thứ cấp.
Mỗi cơ sở phụ cấp cung cấp12V ở 1,5A, và cuộn phụ trợ cung cấp10V ở 50mA.
Vâng, đúng vậy.Phù hợp với RoHSvàkhông chứa halogen.
Phạm vi nhiệt độ xung quanh là-40°C đến +125°C.
