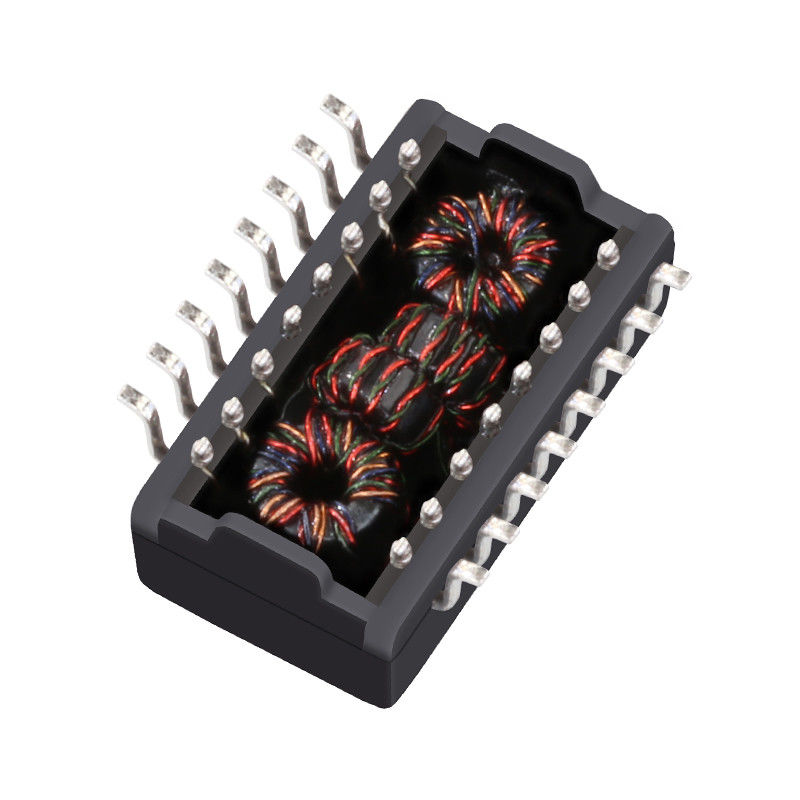

Máy biến áp Ethernet ô tô TG110-A050N2LF 10/100BASE-TX SMT

 TG110-A050N2LF là một biến áp SMT (Công nghệ gắn trên bề mặt) hiệu suất cao, đạt tiêu chuẩn ô tô, được thiết kế đặc biệt cho các ứng dụng Ethernet 10/100BASE-TX. Được sản xuất bởi Halo Electronics, linh kiện một cổng này hoàn toàn đạt tiêu chuẩn AEC-Q200, đảm bảo mức độ tin cậy và độ bền cao nhất cần thiết cho môi trường ô tô khắc nghiệt.

Được thiết kế với kích thước SMD nhỏ gọn, TG110-A050N2LF cung cấp khả năng cách ly điện và điều chỉnh tín hiệu quan trọng, làm cho nó trở thành một thành phần thiết yếu cho truyền dữ liệu tốc độ cao trong các phương tiện hiện đại.

• Độ tin cậy cấp ô tô: Tuân thủ đầy đủ các tiêu chuẩn AEC-Q200, đảm bảo hiệu suất dưới áp lực cơ học và thay đổi môi trường.
• Tối ưu hóa tính toàn vẹn tín hiệu: Có tỷ lệ vòng dây 1CT:1CT cho cả kênh truyền và nhận, cung cấp khả năng phối hợp trở kháng tuyệt vời.
• Cách ly cao: Cung cấp khả năng bảo vệ 1500Vrms Hi-Pot, bảo vệ các chip PHY nhạy cảm khỏi tăng áp và nhiễu.
• Điện dung ký sinh thấp: Với điện dung giữa các cuộn dây tối đa (Cw/w) chỉ 35pF và DCR thấp 0,9Ω, nó giảm thiểu méo tín hiệu và suy hao chèn.
• Đóng gói SMT chắc chắn: Được thiết kế để lắp ráp tự động bằng máy pick-and-place, giảm chi phí sản xuất và cải thiện hiệu quả sử dụng không gian PCB.

Thông số kỹ thuật của biến áp SMT 10/100BASE-TX

Các ứng dụng điển hình của biến áp Ethernet ô tô TG110-A050N2LF

• Hệ thống thông tin giải trí ô tô
• Kết nối Ethernet trong xe
• Mô-đun truyền thông 10/100BASE-TX
• Phần cứng mạng ô tô
• Thiết kế từ tính SMD nhỏ gọn yêu cầu chứng nhận AEC-Q200

Chất lượng & Tuân thủ

TG110-A050N2LF không chứa chì và tuân thủ RoHS. Chứng nhận AEC-Q200 của nó cho thấy nó đã trải qua các thử nghiệm rộng rãi về chu kỳ nhiệt, độ ẩm, sốc cơ học và rung động, đảm bảo nó đáp ứng các yêu cầu nghiêm ngặt của chuỗi cung ứng ô tô toàn cầu.

 Câu hỏi thường gặp về biến áp Ethernet AEC-Q200

TG110-A050N2LF là một lựa chọn phù hợp cho các kỹ sư đang tìm kiếm một biến áp cân bằng giữa hiệu suất điện và chứng nhận ô tô. OCL 350µH, DCR thấp 0,9Ω và giới hạn điện dung 35pF hỗ trợ truyền tín hiệu hiệu quả, trong khi định mức hi-pot 1500Vrms tăng cường độ tin cậy cách ly cho các ứng dụng Ethernet.

Hỏi 1: TG110-A050N2LF dùng để làm gì?

Đây là một biến áp Ethernet ô tô SMD một cổng 10/100BASE-TX được thiết kế cho hệ thống thông tin giải trí ô tô và các hệ thống mạng tương tự.

Hỏi 2: TG110-A050N2LF có đạt tiêu chuẩn AEC-Q200 không?

Có. Tờ dữ liệu liệt kê nó là đạt tiêu chuẩn AEC-Q200.

Hỏi 3: Tỷ lệ vòng dây của TG110-A050N2LF là bao nhiêu?

Tỷ lệ vòng dây là 1CT:1CT.

Hỏi 4: Phạm vi nhiệt độ hoạt động là bao nhiêu?

Phạm vi nhiệt độ hoạt động được liệt kê là 0 đến +70°C.

Hỏi 5: Nó cung cấp định mức cách ly nào?

Biến áp được chỉ định ở mức hi-pot 1500Vrms.
