Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: 101901MH016SA41ZL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
LP1198NL |
Tốc độ: |
10/100 BASE-T |
Số cổng: |
ĐỘC THÂN |
ứng dụng: |
Lan Ethernet |
Số PIN: |
16 |
Nhiệt độ: |
- 40 ℃ đến + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Thông số kỹ thuật: |
LP1198NL |
Tốc độ: |
10/100 BASE-T |
Số cổng: |
ĐỘC THÂN |
ứng dụng: |
Lan Ethernet |
Số PIN: |
16 |
Nhiệt độ: |
- 40 ℃ đến + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
1. Số cuộn dây: Autotransformer
2. Điện áp cách ly: 1500Vrms
3. loại: SMT
4. cuộn cấu trúc: hình xuyến
Bộ chuyển đổi xung Ethernet 10/100 base-t đơn cổng cho Hub, Thẻ Pc
Sự miêu tả:

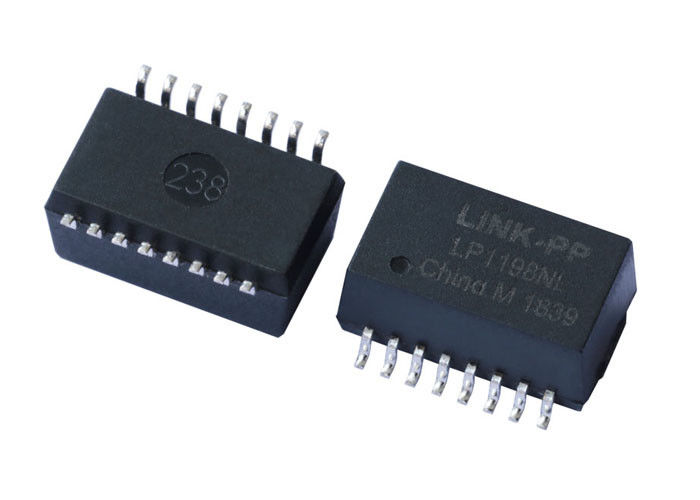

LP1198NL Single Ports Transformer rời rạc, Autotransformer 101901MH016SA41ZL
Ứng dụng | LAN ETHERNET (PoE & NON PoE) |
AutomDX | VÂNG |
Bình luận | Tuân thủ RoHS LP1198NL |
Cấu hình RX | T, C |
Cấu hình TX | T, C |
Xây dựng | KHUẾCH CHUYỂN |
Số lõi mỗi cổng | 4 |
Số cổng | 1 |
PCB | KHÔNG CÓ PCB |
Gói | SMT |
Chiều cao gói (inch) | 0.225 hoặc khác |
Chiều cao gói (mm) | 5.715 hoặc khác |
Chiều dài gói (inch) | 1,12 hoặc khác |
Chiều dài gói (mm) | 28.448 hoặc khác |
Chiều rộng gói (Inch) | 0,63 hoặc khác |
Chiều rộng gói (mm) | 16.002 hoặc khác |
Tuân thủ RoHS | YES-RoHS-6 |
Tốc độ | 10 / 100BASE-TX |
Nhiệt độ | 0 đến 70 / -40 đến +85 |
Biến tỷ lệ RX | 1CT: 1CT |
Biến tỷ lệ TX | 1CT: 1CT |
P / N chính | LP1198NL, v.v. |
Thông số kỹ thuật điện (25):
Đặc điểm kỹ thuật điện @ 25 ℃
1.OCL: 350uH phút
@ 100KHz, 0.2V, Với 8mA DC BIAS
Tỷ lệ 2.Turns (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3. mất mất:
0,3-100 MHz: -1,1dB Max
4.Return Loss (dB Min):
0,3-30MHz: -18 40MHz: -16
50MHz: -14,5 60-80MHz: -12
5.Crosstalk (dB Min):
0,3-60MHz: -42 60-100MHz: -35
6. loại bỏ chế độ thông thường (dB Min):
0,3-30MHz: -40 60MHz: -35
80-100MHz: -30
7. Isolation điện áp: 1500Vrms
8. Nhiệt độ hoạt động: -40 ℃ ～ + 85 ℃.
GHI CHÚ
1. Được thiết kế để hỗ trợ ứng dụng, chẳng hạn như SOHO (modem ADSL), LAN-on-Bo mạch chủ (LOM), hub và Switch.
2. với tỷ lệ lượt khác nhau.
3.RoHS "NL" đỉnh hàn đánh giá 260 ℃.
Lợi thế cạnh tranh:
16 năm kinh nghiệm sản xuất,
2600 nhân viên,
Kiểm tra 100%
Thời gian giao hàng linh hoạt
