Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: XF-TRC1102NLE
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
XF-TRC1102NLE |
Tốc độ: |
10/100 cơ sở-T |
Số lượng cổng: |
Độc thân |
Ứng dụng: |
Lan Ethernet (NoN PoE) |
Gói: |
SMĐ |
Số PIN: |
16 |
Nhiệt độ: |
0 ĐẾN + 70 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |
Thông số kỹ thuật: |
XF-TRC1102NLE |
Tốc độ: |
10/100 cơ sở-T |
Số lượng cổng: |
Độc thân |
Ứng dụng: |
Lan Ethernet (NoN PoE) |
Gói: |
SMĐ |
Số PIN: |
16 |
Nhiệt độ: |
0 ĐẾN + 70 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. Biến áp cổng đơn
2.10/100 base-t biến áp
3. loại: SMT
4. Cấu trúc cuộn dây: Hình xuyến

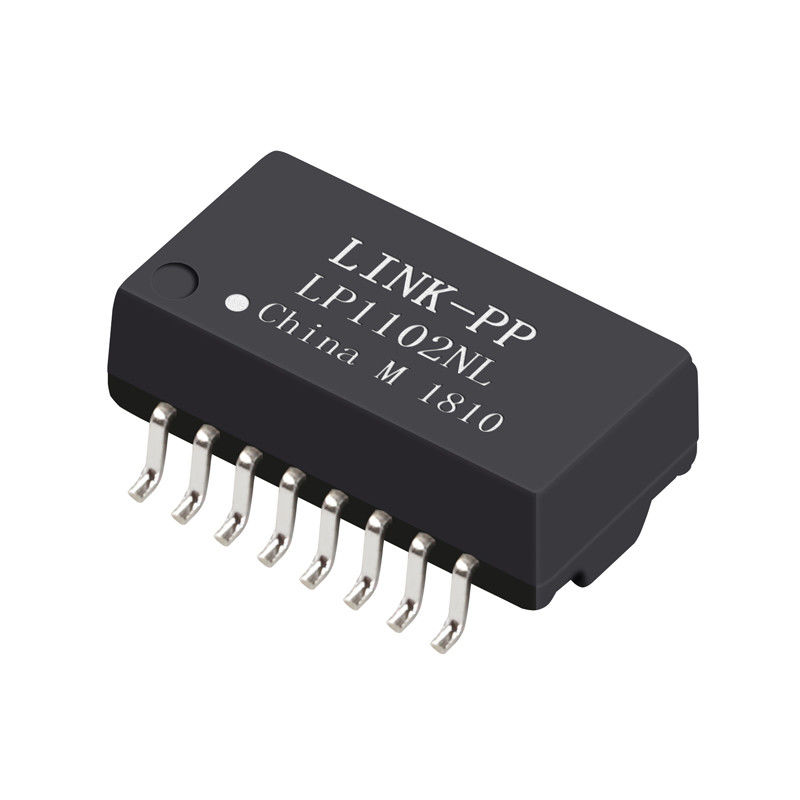

SDH Lan Transformer 10 / 100Base-T Mô-đun biến áp một cổng XF-TRC1102NLE
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
Sự miêu tả:
Mô-đun biến áp một cổng 10 / 100Base-T
|
Ứng dụng |
LAN ETHERNET (PoE & NON PoE) |
|
AutomDX |
ĐÚNG |
|
Bình luận |
Tuân thủ RoHS LPXXXXNL |
|
Cấu hình RX |
T, C |
|
Cấu hình TX |
T, C |
|
Xây dựng |
KHUÔN CHUYỂN |
|
Lõi mỗi cổng |
4 |
|
Số lượng cổng |
QUAD |
|
PCB |
KHÔNG có PCB |
|
Gói hàng |
SMT |
|
Chiều cao gói (Inch) |
0,225 hoặc khác |
|
Chiều cao gói (mm) |
5.715 hoặc loại khác |
|
Chiều dài gói (Inch) |
1,12 hoặc khác |
|
Chiều dài gói (mm) |
28.448 hoặc khác |
|
Chiều rộng gói (Inch) |
0,63 hoặc khác |
|
Chiều rộng gói (mm) |
16,002 hoặc khác |
|
Tuân thủ RoHS |
CÓ-RoHS-6 |
|
Tốc độ |
10/100 / 1000BASE-TX |
|
Nhiệt độ |
0 ĐẾN 70 / -40 Đến +85 |
|
Tỷ lệ biến RX |
1CT: 1CT |
|
Tỷ lệ biến TX |
1CT: 1CT |
|
P / N chính |
LP1102NL, v.v. |
Thông số kỹ thuật điện (25):
1. Tỷ lệ quay 50KHz, 0,5V
Mặt chip: Mặt đường = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0,1V, 12mA DC Bias:
Mặt chip: Tối thiểu 350uH
3. Suy hao chèn1-100MHz: -1.4dB Tối đa
4. Mất mát trở lại1-30MHz: -16dB Min
40MHz: -14.4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Sự khác biệt với từ chối chế độ chung:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
Chip bên sang bên dòng
Lợi thế cạnh tranh:
16 năm kinh nghiệm sản xuất,
2600 nhân viên,
100% kiểm tra
Thời gian giao hàng linh hoạt
