Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

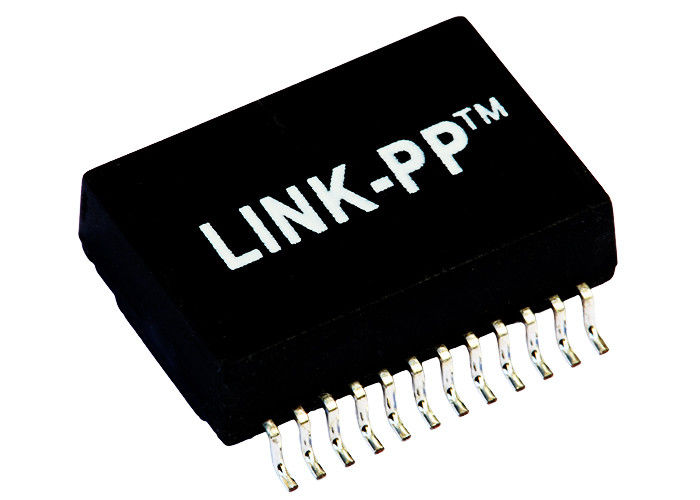

Số mô hình: TX1267NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
một phần số: |
TX1267NL |
Tốc độ: |
10/100 BASE-T |
Số cổng: |
Cổng đơn |
ứng dụng: |
Lan Ethernet |
Trọn gói: |
SMD |
Số PIN: |
24 |
Nhiệt độ: |
0 ℃ đến + 70 ℃ |
Xây dựng: |
Mở khung |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
một phần số: |
TX1267NL |
Tốc độ: |
10/100 BASE-T |
Số cổng: |
Cổng đơn |
ứng dụng: |
Lan Ethernet |
Trọn gói: |
SMD |
Số PIN: |
24 |
Nhiệt độ: |
0 ℃ đến + 70 ℃ |
Xây dựng: |
Mở khung |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
1.Single Port Lan Transformer
2.ColiCấu trúc: Hình xuyến
Máy biến áp 3.100Base-t
4.SMD, 16 ghim
Bộ biến áp cổng đơn 10/100 / 1000BASE-TX với 24 chân
Sự miêu tả:
Chuyển đổi từ tính Gigabit Ethernet đơn cổng
| Ứng dụng | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | VÂNG |
| Bình luận | Tuân thủ RoHS LPXXXXNL |
| Cấu hình RX | T, C |
| Cấu hình TX | T, C |
| Xây dựng | KHUẾCH CHUYỂN |
| Số lõi mỗi cổng | 4 |
| Số cổng | Độc thân |
| PCB | KHÔNG CÓ PCB |
| Gói | SMT |
| Chiều cao gói (inch) | 0.225 hoặc khác |
| Chiều cao gói (mm) | 5.715 hoặc khác |
| Chiều dài gói (inch) | 1,12 hoặc khác |
| Chiều dài gói (mm) | 28.448 hoặc khác |
| Chiều rộng gói (Inch) | 0,63 hoặc khác |
| Chiều rộng gói (mm) | 16.002 hoặc khác |
| Tuân thủ RoHS | YES-RoHS-6 |
| Tốc độ | 10/100 / 1000BASE-TX |
| Nhiệt độ | 0 đến 70 / -40 đến +85 |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
| P / N chính | LP1102NL, v.v. |
Thông số kỹ thuật điện (25):
1. Biến Ratio50KHz, 0.5V
Mặt chip: Đường bên = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chip bên: 350uH Min
3. Chèn Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Từ chối:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
Lợi thế cạnh tranh:
• Sản xuất dưới sự kiểm soát nghiêm ngặt.
• 100% thử nghiệm (không chỉ kiểm tra hàng loạt)
• LINK-PP là OEM của TE (Tyco) trong 10 năm
• Khách hàng thành công: Texas Instruments Samsung Cisco Siemens và Intel…
• LINK-PP là nhà cung cấp ưa thích của TI (Texas Instruments)
• đảm bảo chất lượng: 7 năm
