Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: H2017NLT / H2017NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 nhanh |
POE: |
350mA |
Port: |
4 |
Hipot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 nhanh |
POE: |
350mA |
Port: |
4 |
Hipot: |
1500V |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |

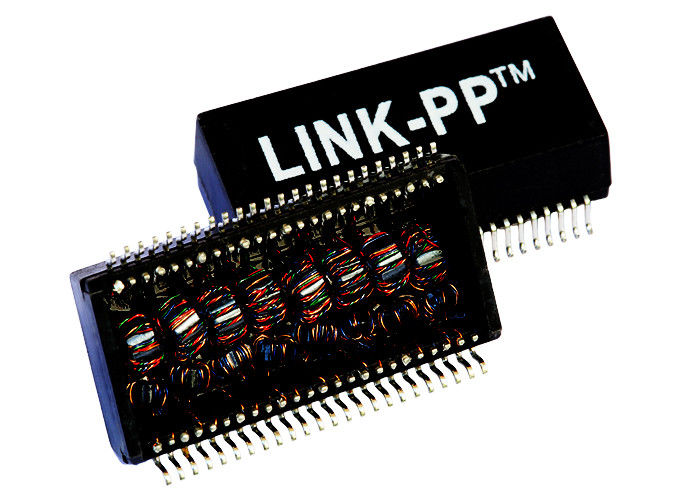

1.Quad Port Lan Transformer
2.ColiCấu trúc: Hình xuyến
Biến áp 3.100base-t
4.SMD, 48 pins
5. RoHS nhiệt độ reflow nhiệt độ đánh giá 245 ° C °
6. Hiệu suất tuân thủ IEEE 802.3af / ANSI X3.263
7. Được thiết kế cho điện thoại IP hoặc ứng dụng chuyển đổi
| Ứng dụng | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | VÂNG |
| Bình luận | Tuân thủ RoHS LP5018NL |
| Cấu hình RX | T, C |
| Cấu hình TX | T, C |
| Xây dựng | KHUẾCH CHUYỂN |
| Số lõi mỗi cổng | 4 |
| Số cổng | QUAD |
| PCB | KHÔNG CÓ PCB |
| Gói | SMT |
| Chiều cao gói (inch) | 0,285 hoặc khác |
| Chiều cao gói (mm) | 7,24 hoặc khác |
| Chiều dài gói (inch) | 1,094 hoặc khác |
| Chiều dài gói (mm) | 27,81 hoặc khác |
| Chiều rộng gói (Inch) | 0,6 hoặc khác |
| Chiều rộng gói (mm) | 15,24 hoặc khác |
| Tuân thủ RoHS | YES-RoHS-6 |
| Tốc độ | 10 / 100BASE-TX |
| Nhiệt độ | 0 đến 70 |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
| P / N chính | LP5018NL, v.v. |
Thông số kỹ thuật điện (25)
1. Biến Ratio50KHz, 0.5V
Mặt chip: Đường bên = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chip bên: 350uH Min
3. Chèn Loss1-100MHz: -1.4dB Max
4. mất mát trở lại
1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Từ chối:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk
30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
| H2017NL / H2017NLT PC Mainboard Lan Biến áp 1500Vrms Mạng LP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
