Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: H5014NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
một phần số: |
H5014NL |
Tốc độ: |
Gigabit |
Số cổng: |
Hai |
ứng dụng: |
Lan Ethernet |
Trọn gói: |
SMD |
Nhiệt độ: |
-40 TO + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
một phần số: |
H5014NL |
Tốc độ: |
Gigabit |
Số cổng: |
Hai |
ứng dụng: |
Lan Ethernet |
Trọn gói: |
SMD |
Nhiệt độ: |
-40 TO + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
1.Single Port Lan Transformer
2.ColiCấu trúc: Hình xuyến
Biến áp 3.100base-t
4.SMD, 24 chân

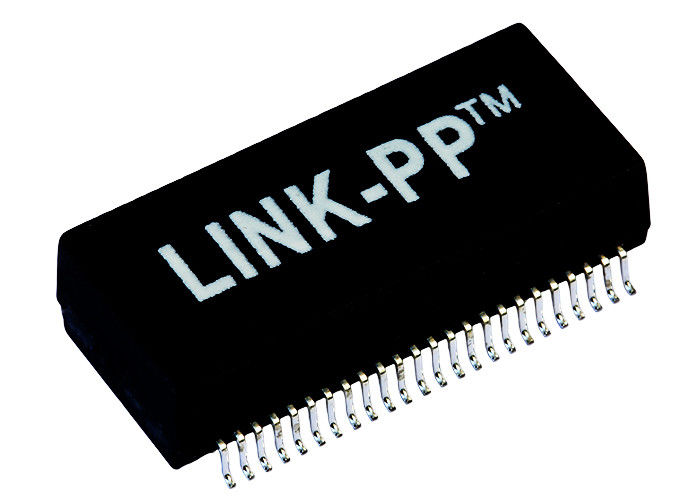

Bộ biến áp cổng kép 10/100 / 1000BASE-TX với 48 chân
Sự miêu tả:
Bộ chuyển đổi từ tính Gigabit Ethernet Dual Port Gigabit
Ứng dụng | LAN ETHERNET (KHÔNG PHẢI) |
AutomDX | VÂNG |
Bình luận | Tuân thủ RoHS LP5014NL |
Cấu hình RX | T, C |
Cấu hình TX | T, C |
Xây dựng | KHUẾCH CHUYỂN |
Số lõi mỗi cổng | 4 |
Số cổng | Hai |
PCB | KHÔNG CÓ PCB |
Gói | SMT |
Chiều cao gói (inch) | 0.225 hoặc khác |
Chiều cao gói (mm) | 5.715 hoặc khác |
Chiều dài gói (inch) | 1,12 hoặc khác |
Chiều dài gói (mm) | 28.448 hoặc khác |
Chiều rộng gói (Inch) | 0,63 hoặc khác |
Chiều rộng gói (mm) | 16.002 hoặc khác |
Tuân thủ RoHS | YES-RoHS-6 |
Tốc độ | 10/100 / 1000BASE-TX |
Nhiệt độ | -40 đến + 85 ℃ |
Biến tỷ lệ RX | 1CT: 1CT |
Biến tỷ lệ TX | 1CT: 1CT |
P / N chính | LP5014NL, v.v. |
Thông số kỹ thuật điện (25):
1. Biến Ratio50KHz, 0.5V
Mặt chip: Đường bên = 1CT: 1CT + _2%
2. Điện cảm (Ls) 100KHz, 0.1V, 12mA DC Bias:
Chip bên: 350uH Min
3. Chèn Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13.1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Differential to Common Mode Từ chối:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Các ứng dụng:
Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
Chứng chỉ chuyên nghiệp:
• ISO 9001: 2008
• Chứng nhận UL
• Tiếp cận Cetitifaction
• Tuân thủ RoHS
• Chính sách môi trường tích cực
Máy chủ Hướng dẫn sản phẩm Lan:
● Nên đặt máy bay mặt đất. Đầu nối tuyến tính / chân đất mô-đun rời rạc với khung gầm / mặt đất tương tự nếu có thể.
● Giữ dấu vết tín hiệu từ PHY đến mô-đun kết nối / rời rạc càng ngắn càng tốt. Nếu dấu vết vượt quá 3-4 inch, hãy chú ý đến sự mất cân bằng trở kháng của đường dây.
● Sử dụng BST (75Ω điện trở và nắp điện áp cao để nối đất) để chấm dứt CT bên cáp được khuyến khích cho hiệu suất EMI tốt nhất (bao gồm trong hầu hết các giải pháp kết nối).
● Thực hiện theo ghi chú ứng dụng của nhà sản xuất PHY để có thêm bố cục.
