Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: SMST-1666 / HX2260NL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
HX2260NL |
Thông số kỹ thuật1: |
SMST-1666 |
Tốc độ: |
10/100 Cơ sở-T |
Số lượng cổng: |
đơn |
Ứng dụng: |
LAN Ethernet (không POE) |
Nhiệt độ: |
- 40℃ ĐẾN + 85℃ |
Hi-Pot: |
1500Vrms |
OCL: |
350uh tối thiểu |
Archivi Disponibil: |
PDF/3D/ISG/STP/BƯỚC/BÁI LỰC |
Thông số kỹ thuật: |
HX2260NL |
Thông số kỹ thuật1: |
SMST-1666 |
Tốc độ: |
10/100 Cơ sở-T |
Số lượng cổng: |
đơn |
Ứng dụng: |
LAN Ethernet (không POE) |
Nhiệt độ: |
- 40℃ ĐẾN + 85℃ |
Hi-Pot: |
1500Vrms |
OCL: |
350uh tối thiểu |
Archivi Disponibil: |
PDF/3D/ISG/STP/BƯỚC/BÁI LỰC |

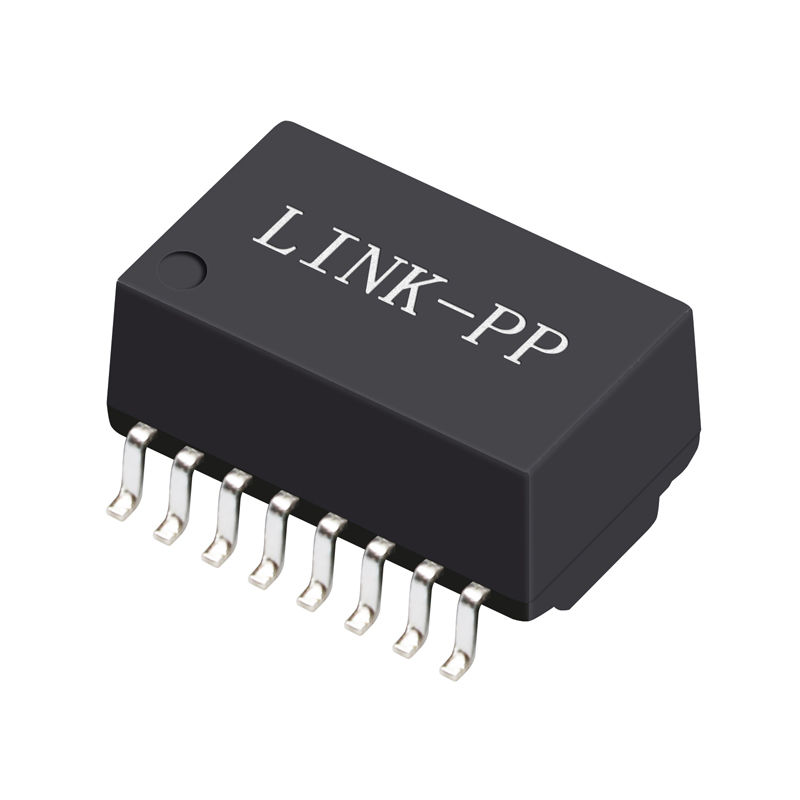

Một Port Lan Transformer, 10/100 BASE-TX Magnetics Modules
1.Rj45 Single Port Lan Transformer
2.ColiStructure: Toroidal
3.100base-t biến áp
4.SMD, 16 chân
10 / 100 BASE-TX Single Port Lan Transformer Với 16 chân
Mô tả:
Động cơ biến đổi từ tính đơn cổng 100 Base-t Ethernet
| Ứng dụng | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | Vâng |
| Lời bình luận | Phù hợp với RoHS LPXXXXNL |
| Cấu hình RX | T,C |
| Cấu hình TX | T,C |
| Xây dựng | Mô hình chuyển đổi |
| Các lõi theo cảng | 4 |
| Số cảng | Đơn vị |
| PCB | Không có PCB |
| Gói | SMT |
| Chiều cao gói (inches) | 0.225 hoặc khác |
| Chiều cao bao bì (mm) | 5.715 hoặc khác |
| Chiều dài gói (inches) | 1.12 hoặc khác |
| Chiều dài gói (mm) | 28.448 hoặc khác |
| Chiều rộng gói (Inch) | 0.63 hoặc khác |
| Chiều rộng gói (mm) | 16.002 hoặc khác |
| Phù hợp với RoHS | Đúng-RoHS-6 |
| Tốc độ | 10/100/1000BASE-TX |
| Nhiệt độ | 0 đến 70/-40 đến +85 |
| Chuyển tỷ lệ RX | 1CT:1CT |
| Chuyển tỷ lệ TX | 1CT:1CT |
| Địa chỉ chính | LP1198NL, vv |
Các thông số kỹ thuật điện ((25):
1. Chuyển tỷ lệ 50KHz, 0.5V
Bên chip: Bên đường = 1CT: 1CT +_2%
2. Khả năng dẫn điện (Ls) 100KHz, 0,1V, 12mA DC Bias:
Mặt chip: 350uH Min
3. Loss Insertion1-100MHz: -1.4dB tối đa
4. Loss trở lại1-30MHz: -16dB Min
40MHz: -14,4dB Min
50MHz: -13,1dB Min
60-80MHz: -12dB Min
100MHz: -10dB phút
5. Khác với việc từ chối chế độ thông thường:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB phút
6. Crosstalk30MHz: -40dB Min
60MHz: -35dB Min
100MHz: -30dB Min
7. Hi-Pot: 1500Vrms Min
Ứng dụng
Được sử dụng cho thiết bị mạng và truyền thông như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL
Ưu điểm cạnh tranh
| HX2260NL Một cổng LAN biến áp, 10/100 BASE-TX Magnetics Modules SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
