Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO

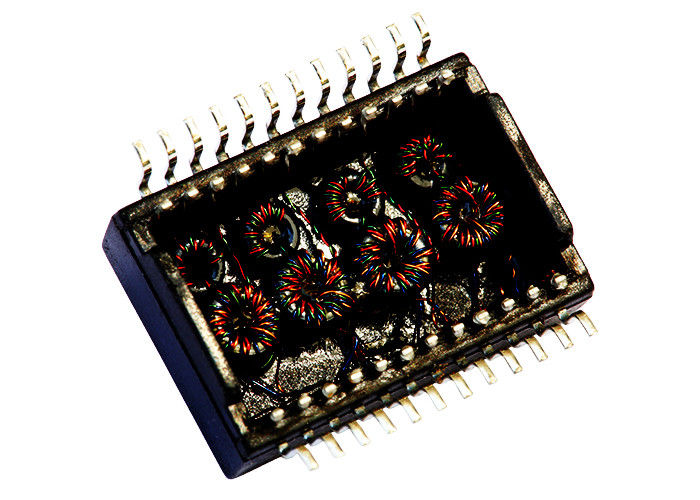

Số mô hình: PT61022
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Không có mục: |
PT61022 |
Thể loại: |
Gigabit Magnetics |
Tỉ lệ lần lượt: |
1: 1 |
lắp ráp: |
SMD |
Kích cỡ / kích thước: |
18,80 mm X 13,80 mm |
Chiều cao - Ngồi (Tối đa): |
6,80 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Không có mục: |
PT61022 |
Thể loại: |
Gigabit Magnetics |
Tỉ lệ lần lượt: |
1: 1 |
lắp ráp: |
SMD |
Kích cỡ / kích thước: |
18,80 mm X 13,80 mm |
Chiều cao - Ngồi (Tối đa): |
6,80 mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Bước / Biểu dữ liệu |
Tính năng, đặc điểm
■ Có sẵn phiên bản miễn phí chì
■ Tuân thủ RoHS (phiên bản miễn phí chì) *
■ Tuân thủ các tiêu chuẩn dự thảo IEEE802.3ab cho 1000 Base-T
■ Được thiết kế cho các ứng dụng song công Full-End Gigabit Ethernet 10/100/1000 Base-T
■ Bao bì gắn bề mặt profile thấp được thiết kế cho quá trình reflow (đỉnh 225 °)
■ Hỗ trợ 4 cặp cáp UTP loại 5
■ LAN
■ Ethernet
Điện cảm ........................... 350 µH phút. với độ lệch DC 8 mA @ 100 KHz, 0,2 V
Rò rỉ điện cảm ........... 0,50 µH max.
@ 100 KHz, 0,2 V
Liên kết điện dung ....... 25 pF typ.
@ 100 KHz, 0,2 V
Kháng DC ..................... 0,90 Ω max.
Mất chèn .................... 0.3-100 MHz
Tối đa -1,1 dB
Trở lại mất (dB min.)
0,3-30 MHz ......................................- 18
40 MHz ........................................ 14.4
50 MHz ........................................ 13.1
60-80 MHz ......................................- 12
Cross Talk (dB phút)
0,3-30 MHz ......................................- 35
60-100 MHz ..................................... 28
Loại bỏ chế độ chung (dB min.)
0,3-30 MHz ......................................- 40
60 MHz ............................................ 35
80-100 MHz .................................... 30
Biến tỷ lệ .......................... 1 CT: 1 ± 5%
Cách ly Hi-Pot .... 1500 VAC 1 mA 1 giây.
Nhiệt độ hoạt động
...................................... 0 ° C đến +70 ° C
| PT61022 LAN 10/100/1000 Mô-đun biến áp Base-T LV2001 Cổng Gigabit | ||
|---|---|---|
| S558-5999-T3-F / H2009NL | DA4T103A3 | LU4S041F-43 LF |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| HX2009NL / LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| KLU1T041C-43 LF / LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
| KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| LU1S041-43 LF / KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL / LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
| S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
