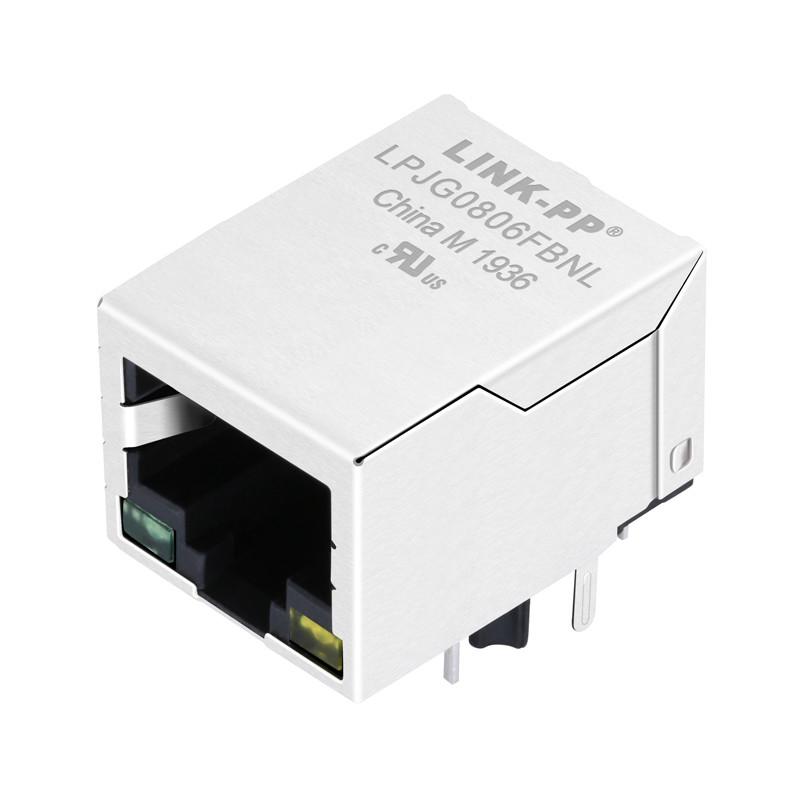

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit RJ45 Connector

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit RJ45 Connector

1. 10/100/1000 Base-TLINK-PPBộ kết nối LPJG0806FBNL RJ45 với đèn LED

2. 1X1 Tab-down tương thích với HanrunHR911130A

3. Qua lỗ.RJ45 Jackvới Magnetics

4. 21.3mmRJ45 Magjack

5. Đáp ứng hoặc vượt quá các tiêu chuẩn lEEE802.3ab cho 1000Base-T

6. Giảm không gian PCB và đơn giản hóa bố cục PCB

1X1 RJ45 Magjack với đèn LEDMô tả:

1Các đặc điểm của loại sản phẩm:

1) Loại sản phẩm = Bộ kết nối
2) Loại Jack = RJ45
3) Profile = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Nhập bên (Cấp phải)

2- Chiếc thiết bị gắn máy:
1) Jack Configuration = 1 x 1

3Tính năng điện:
1) Được bảo vệ = Có

4. Kết thúc Các đặc điểm liên quan:
1) EMI Ngón tay - Bottom = Không có
2) Phương pháp kết thúc = hàn

5Các đặc điểm liên quan đến cơ thể:
1) Cấu hình cổng = đơn
2) EMI ngón tay -top và bên = Không có
3) định hướng khóa = tiêu chuẩn - khóa xuống

6. Liên hệ Các tính năng liên quan:
1) Sạc sẵn = Có
2) Loại kết thúc liên lạc = Thông qua lỗ

7Tiêu chuẩn ngành:
1) RoHS/ELV Compliance = RoHS phù hợp, ELV phù hợp
2) Quá trình hàn không chì = hàn sóng có khả năng đến 240 °C,

Máy hàn sóng có khả năng đến 260 °C, Máy hàn sóng có khả năng đến 265 °C
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

8Nhãn nhận dạng:
1) Màu LED bên trái = Xanh - 568nmĐộ dài sóng
2) Màu LED bên phải = Màu vàng -585nmĐộ dài sóng

9Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Phạm vi nhiệt độ hoạt động = 0 - 70°C

HR911130A Mô hình gắn
