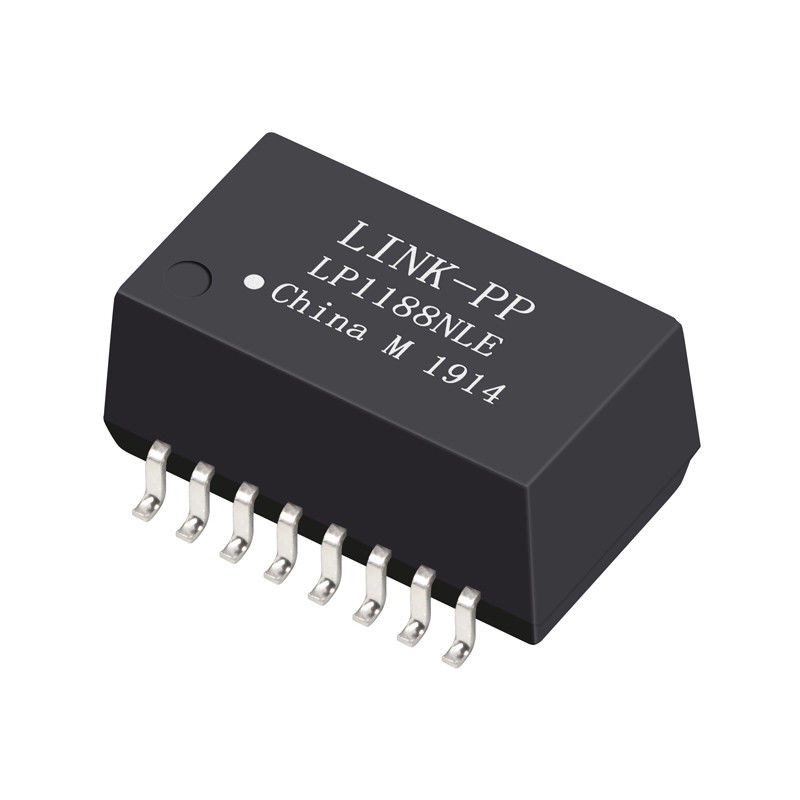

Biến áp LAN HX1188NL Gắn Bề Mặt Ethernet 10/100 Base-T 16 Chân

Tính năng của Biến áp 100Base-TX HX1188NL:

1. Hoàn toàn tuân thủ tiêu chuẩn RoHS-6.
2. Được thiết kế với khung hở để cải thiện quản lý nhiệt.
3. Công nghệ gắn bề mặt (SMT) cho phép tích hợp dễ dàng.
4. Điện áp cách ly cao 1.5 kV đảm bảo an toàn và độ tin cậy trong truyền dữ liệu.
5. Dải nhiệt độ hoạt động rộng từ -40°C đến +85°C.
6. Có cuộn cảm cao 350 μH hỗ trợ truyền dữ liệu ổn định.
7. Kích thước nhỏ gọn 12.7x9.53x5.97 mm.
8. Có thể lưu trữ ở nhiệt độ từ -50°C đến +125°C.

Ứng dụng của Biến áp LAN HX1188NL:

• Biến áp/Cuộn cảm LAN Ethernet
• Mạng 100 Base-TX
• Giao diện dữ liệu và cách ly
• Môi trường công nghiệp và thương mại
• Thiết bị mạng
• Viễn thông
• Hệ thống nhúng
• Hệ thống tự động hóa
• Hệ thống an ninh

Datasheet HX1188NL:

Thông số kỹ thuật điện của Pulse HX1188NL (@25°C):

1. Tỷ số vòng dây 50KHz, 0.5V Phía chip: Phía đường dây = 1CT: 1CT±2%

2. Cuộn cảm (Ls) 100KHz, 0.1V, 12mA DC Bias: Phía chip: 350uH Tối thiểu

3. Suy hao chèn 1-100MHz: -1.4dB Tối đa

4. Suy hao phản xạ 1-30MHz: -16dB Tối thiểu

40MHz: -14.4dB Tối thiểu

50MHz: -13.1dB Tối thiểu

60-80MHz: -12dB Tối thiểu

100MHz: -10dB Tối thiểu

5. Tỷ lệ loại bỏ chế độ chung so với chế độ vi sai:

30MHz: -45dB Tối thiểu

60MHz: -40dB Tối thiểu

100MHz: -35dB Tối thiểu

6. Xuyên âm 30MHz: -40dB Tối thiểu

60MHz: -35dB Tối thiểu

100MHz: -30dB Tối thiểu

7. Hi-Pot: 1500Vrms Tối thiểu

Câu hỏi thường gặp về PULSE HX1188NL

1. Biến áp LAN HX1188NL là gì?

HX1188NL là một biến áp LAN Ethernet hai cổng 10/100Base-T được thiết kế để cung cấp cách ly tín hiệu, phối hợp trở kháng và triệt nhiễu giữa chip PHY và cáp mạng. Nó thường được sử dụng trong các ứng dụng Fast Ethernet và hỗ trợ các yêu cầu tiêu chuẩn IEEE 802.3 để truyền dữ liệu đáng tin cậy.

2. Các thông số kỹ thuật chính của HX1188NL là gì?

HX1188NL thường có tỷ số vòng dây 1:1 cho cả kênh truyền và nhận, cuộn cảm khoảng 350 μH và điện áp cách ly khoảng 1500 Vrms. Nó được thiết kế cho Ethernet 10/100Base-T và có gói gắn bề mặt nhỏ gọn, phù hợp để tích hợp trên PCB.

3. HX1188NL hỗ trợ tốc độ dữ liệu nào?

HX1188NL hỗ trợ tốc độ dữ liệu Ethernet 10Base-T và 100Base-TX, làm cho nó phù hợp với các ứng dụng Fast Ethernet. Nó không hỗ trợ Gigabit Ethernet (1000Base-T), vì băng thông và đặc tính điện của nó không được thiết kế cho các yêu cầu tín hiệu tốc độ cao hơn.

4. HX1188NL có tương thích với Gigabit Ethernet không?

Không, HX1188NL không tương thích với Gigabit Ethernet vì nó được thiết kế đặc biệt cho các ứng dụng 10/100Base-T. Gigabit Ethernet yêu cầu các linh kiện từ tính khác với băng thông cao hơn và đặc tính hiệu suất nghiêm ngặt hơn, do đó nên sử dụng biến áp 1000Base-T chuyên dụng thay thế.

5. Tỷ số vòng dây của HX1188NL là bao nhiêu?

HX1188NL thường có tỷ số vòng dây 1:1 cho cả kênh truyền và nhận, đảm bảo phối hợp trở kháng phù hợp giữa Ethernet PHY và cáp xoắn đôi. Tỷ lệ này là tiêu chuẩn cho hầu hết các thiết kế biến áp LAN 10/100Base-T.

6. Điện áp cách ly của HX1188NL là bao nhiêu?

HX1188NL cung cấp điện áp cách ly khoảng 1500 Vrms, giúp bảo vệ các thiết bị Ethernet khỏi đột biến điện áp và chênh lệch điện thế đất. Sự cách ly này là cần thiết để đáp ứng các yêu cầu về an toàn và độ tin cậy trong thiết bị mạng.

7. Những chip PHY nào tương thích với HX1188NL?

HX1188NL thường tương thích với các chip PHY Ethernet 10/100Base-T như Microchip LAN8720, TI DP83848 và các bộ thu phát Fast Ethernet tương tự. Tuy nhiên, các nhà thiết kế luôn nên xác minh khả năng tương thích với thiết kế tham chiếu của nhà sản xuất PHY để đảm bảo hiệu suất tối ưu.

8. Sản phẩm tương đương hoặc thay thế cho HX1188NL là gì?

Một sản phẩm thay thế phổ biến cho HX1188NL là LP1188NL, cung cấp các đặc tính điện tương tự, bao gồm tỷ số vòng dây 1:1 và hỗ trợ 10/100Base-T. Khi chọn sản phẩm tương đương, kỹ sư nên xác minh các thông số chính như cuộn cảm, suy hao chèn và điện áp cách ly.

9. HX1188NL được sử dụng như thế nào trong thiết kế mạch Ethernet?

HX1188NL được sử dụng giữa Ethernet PHY và đầu nối RJ45 để cung cấp cách ly và điều chỉnh tín hiệu. Nó thường được đặt gần PHY trên PCB, với phân cực trung tâm phù hợp và định tuyến trở kháng được kiểm soát để đảm bảo tính toàn vẹn tín hiệu và tuân thủ EMI.

10. Sự khác biệt giữa HX1188NL và RJ45 có tích hợp linh kiện từ tính là gì?

HX1188NL là một biến áp LAN rời được sử dụng trên PCB, trong khi đầu nối RJ45 có tích hợp linh kiện từ tính (MagJack) kết hợp biến áp và đầu nối thành một thành phần duy nhất. Các giải pháp rời cung cấp sự linh hoạt trong thiết kế cao hơn, trong khi các giải pháp tích hợp đơn giản hóa bố cục và lắp ráp.
