Đầu nối RJ45 từ tính 10/100Base-T HY911105A với đèn LED

CácHY911105Alà mộtđầu nối RJ45 đơn cổng 10/100Base-T với từ tính tích hợp và đèn LED, được sử dụng rộng rãi trong các hệ thống nhúng hỗ trợ Ethernet, bộ điều khiển công nghiệp và thiết bị mạng.

Với trên tàu biến áp cô lập và chỉ báo LED, HY911105A giúpđơn giản hóa thiết kế PCB,giảm chi phí BOM, vàđảm bảo hiệu suất Ethernet phù hợp với IEEE 802.3.

✔ Thích hợp cho sản xuất số lượng lớn
✔ Có sẵn rộng rãi và dễ tìm nguồn
✔ Thường được sử dụng như một phần thiết kế tham khảo thả xuống

Các đặc điểm chính củaHY911105A

• Một cổng RJ45 (8P8C),10/100Base-T
• Máy từ tính tích hợp(không cần biến áp bên ngoài)
• Đèn LED tích hợpcho liên kết / chỉ dẫn hoạt động
• 1500 Vrms cách ly(hợp với tiêu chuẩn Ethernet)
• ≥ 350 μH OCL @ 100 kHz, 8 mA
• Lắp đặt PCB xuyên lỗ, định hướng góc phải
• Thiết kế được bảo vệ để bảo vệ EMI
• Phù hợp với RoHS

Thông số kỹ thuật điện và cơ khí

HY911105ABảng dữ liệu và bản vẽ

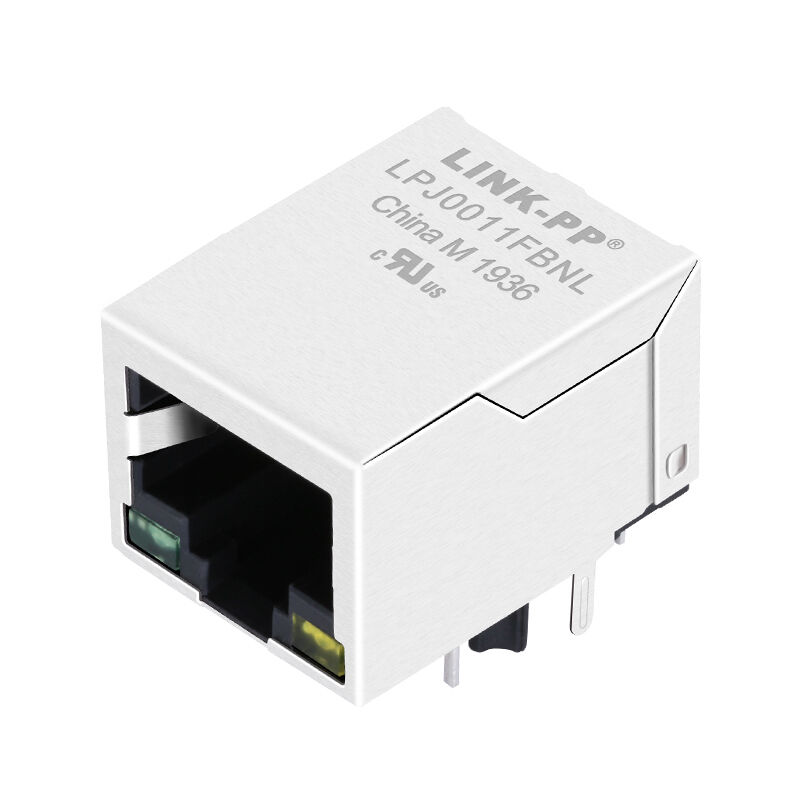

LINK-PP LPJ0011FBNL cổng duy nhất 10/100Base-T RJ45 kết nối với từ tính tích hợp thường được xem xéttương thích chức năngvới HY911105A.

Luôn luôn xác minhpinout, cực độ LED và dấu chântrước khi thay thế trực tiếp.

Các ứng dụng điển hình

HY911105A thường được sử dụng trong:

• Các bảng nhúng có khả năng Ethernet
• Đường dẫn, chuyển mạch và thiết bị truy cập
• Camera IP và hệ thống an ninh
• Thiết bị điều khiển và tự động hóa công nghiệp
• Các cổng IoT và các mô-đun truyền thông

Câu hỏi thường gặp

1HY911105A có phù hợp với Ethernet 100 Mbps không?
Nó hỗ trợ đầy đủ các ứng dụng IEEE 802.3 10/100Base-T Ethernet.

2HY911105A có cần một bộ biến áp bên ngoài không?
Không, từ tính được tích hợp bên trong đầu nối RJ45.

3Có thể thay thế HY911105A bằng HR911105A không?
Trong nhiều thiết kế, có. Tuy nhiên, cấu hình pinout và LED nên được xác minh trước khi thay thế.

4HY911105A có phù hợp với RoHS không?
Có, nó phù hợp với các sản phẩm tuân thủ RoHS.
