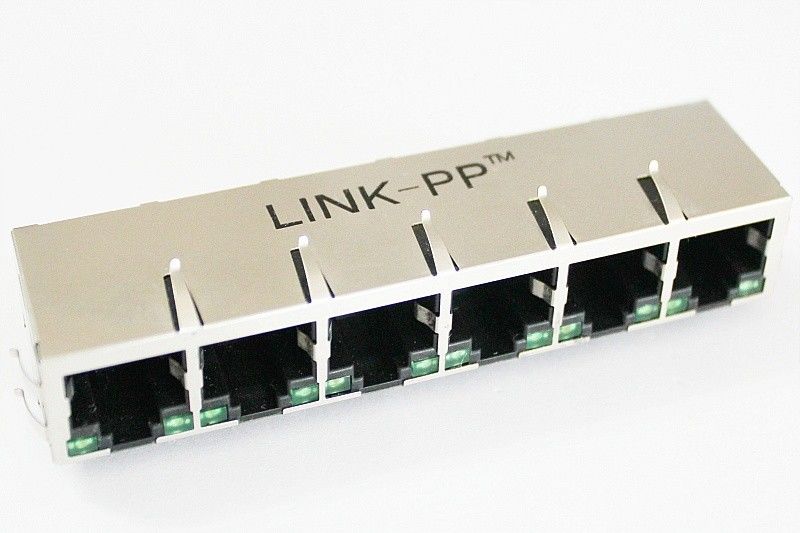

CE phê duyệt đa cổng RJ45 Shielded nối Circuit Board sử dụng

CE phê duyệt đa cổng RJ45 Shielded nối Circuit Board sử dụng

Chi tiết nhanh

1. 10/100 Base-T

2. Tab 1X6

3. thông qua lỗ RJ45 modular jack

4. Ma trận RJ45 dài 21,3mm

5. J8064D668ANL

Sự miêu tả:

1X6 RJ45 Magjack có / không có đèn led, họp IEEE 802.3af / tại

1. Tính năng loại sản phẩm:

1) Loại sản phẩm = Trình kết nối
2) Jack Loại = RJ45
3) Hồ sơ = Tiêu chuẩn
4) Định hướng lắp đặt PCB = Mục bên (Góc bên phải) / Đầu vào (dọc)

2. Đính kèm cơ khí:
1) Cấu hình Jack = 1 x 6

3. Đặc điểm điện:
1) Được bảo vệ = Có

4. Chấm dứt tính năng liên quan:
1) Ngón tay EMI - Dưới = Không có
2) Phương pháp chấm dứt = Hàn

5. Body Tính năng liên quan:
1) Cấu hình cổng = Đơn / Đa
2) EMI Fingers -Top and Sides = Có / Không có
3) Định hướng chốt = Chuẩn - Chốt xuống
4) chiều dài đuôi PCB

6. liên hệ với tính năng liên quan:
1) Đã tải trước = Có
2) loại chấm dứt liên lạc = thông qua lỗ / bề mặt gắn kết

7. nhà ở tính năng liên quan:
1) Kiểu kết nối = Jack

8. Tiêu chuẩn ngành:
1) Tuân thủ RoHS / ELV = Tuân thủ RoHS, tuân thủ ELV
2) Chì miễn phí quá trình hàn = sóng hàn có khả năng đến 240 ° C,

Sóng hàn có khả năng đến 260 ° C, sóng hàn có khả năng đến 265 ° C
3) Lịch sử tuân thủ RoHS / ELV = Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:
1) Màu LED trái (Vị trí số 1) = Màu xanh lá cây - điện trở 250 ohm
2) Màu LED phải (Vị trí số 2) = Màu xanh lá cây - điện trở 250 ohm

10. Điều kiện sử dụng:
1) Áp dụng cho = Bảng mạch in
2) Điều kiện môi trường = Văn phòng / Cơ sở
3) Nhiệt độ hoạt động (° C) = 0 - 70 / -40 - +85

Các ứng dụng:

Được sử dụng cho các thiết bị mạng và truyền thông như HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL

Lợi thế cạnh tranh:

16 năm kinh nghiệm sản xuất,

2600 nhân viên,

Kiểm tra 100%

Thời gian giao hàng linh hoạt
