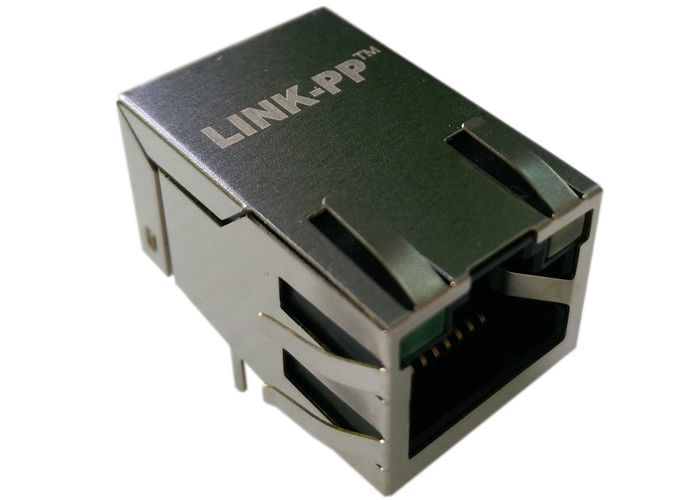

JP011821UNL 1 × 1 RJ45 PulseJack với 1CT: 1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 với mạch từ tích hợp 1:1, 100Base-TX, cách điện 2250 VDC, đèn LED; gắn qua lỗ.

JP011821UNL RJ45 PulseJack Tổng quan nhanh

• Mã sản phẩm:JP011821UNL (EOL được ghi nhận trong danh sách nguồn)
• Kiểu dáng:RJ45 1x1 cạnh bên (tab-UP) với mạch từ tích hợp (1CT:1CT)
• Sử dụng chính:Card mạng 100Base-TX (Fast Ethernet), thiết bị nhúng, router/switch cần biến áp tích hợp và đèn LED trạng thái.
• Đánh giá cách điện: 2250 VDC(datasheet) — Hipot 1500 Vrms @60 Hz trong 1 phút.
• Gắn:Gắn qua lỗ (THT) — giữ cơ học chắc chắn, tương thích hàn sóng.
• Phạm vi nhiệt độ: 0°C đến +70°C(hoạt động).
• RoHS:Có.
• Trạng thái:EOL (nhãn nguồn: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Các tính năng chính của PulseJack RJ45 Tab-UP 1x1

• Mạch từ 1CT:1CT thực tích hợp— đơn giản hóa danh sách vật liệu (BOM) và giảm diện tích bo mạch so với mạch từ rời.
• Cách điện cao(thông số 2250 VDC) cho khả năng cách ly đường truyền mạnh mẽ và biên độ an toàn.
• Đèn LED hai màu / kép (trái/phải)cho chẩn đoán liên kết/hoạt động (ký hiệu G_O/Y chỉ màu xanh lá/cam hai màu + màu vàng).
• Chân EMIđược cung cấp để nối đất khiên tốt hơn khi sử dụng khung gầm/khiên nối đất.
• Thiết kế cho 100Base-TX— suy hao chèn, suy hao phản xạ và xuyên âm được tối ưu hóa quanh dải tần 1–100 MHz.
• Gắn qua lỗ & vỏ UL94V-0cho độ tin cậy và khả năng sản xuất.

Thông số kỹ thuật của Magjack JP011821UNL 100Base-TX

Datasheet JP011821UNL

1. Datasheet Cơ khí JP011821UNL

2. Datasheet Bố cục PCB JP011821UNL

3. Datasheet Sơ đồ điện JP011821UNL

Thông số kỹ thuật Vật liệu, Tuân thủ và Môi trường

• Khiên:Đồng thau với lớp mạ niken 10–20 μin trên đồng thau — dẫn điện tốt và chống ăn mòn.
• Tiếp điểm:Đồng đỏ với lớp mạ niken + vàng chọn lọc (15 μin) ở khu vực tiếp xúc — đảm bảo điện trở tiếp xúc thấp và kết nối bền bỉ.
• Vỏ:Nhựa nhiệt đạt tiêu chuẩn UL94V-0 về hiệu suất chống cháy.
• Nhiệt độ hoạt động:0°C đến 70°C — phù hợp cho thiết bị cấp thương mại nhưng không cho môi trường công nghiệp khắc nghiệt (-40°C).
• MSL = 1: không cần sấy đặc biệt trước khi hàn lại/lắp ráp.

Lưu ý Thiết kế & Tích hợp PCB cho RJ45 có Mạch từ

• Dấu chân & cơ khí:Chân THT cung cấp cố định cơ học chắc chắn — xác nhận các lỗ cắt trên bo mạch và khu vực giữ chỗ để có khoảng trống phía trên.
• Nối đất khiên:Sử dụng các miếng chân EMI và nhiều lỗ thông qua nối đất đến mặt đất PCB để tận dụng tối đa khiên cho việc kiểm soát EMI. Định tuyến đường dẫn trở kháng thấp đến khung gầm nếu cần.
• Mạch từ:Mạch từ 1CT:1CT bên trong loại bỏ nhu cầu về biến áp ngoài — vẫn xác minh các yêu cầu phù hợp phía PHY và cuộn cảm chế độ chung cho PHY của bạn.
• Đèn LED:Các chân LED T/P sử dụng tùy chọn hai màu / một màu (G_O/Y). Kiểm tra sơ đồ chân để đặt điện trở hoặc yêu cầu điều khiển LED trên bo mạch — một số thiết kế bao gồm điện trở nối tiếp trên bo mạch, số khác mong đợi chúng ở bên ngoài.
• Hàn nhiệt / hàn sóng:Cấu trúc THT chịu được hàn sóng và các quy trình hàn lại tiêu chuẩn (kiểm tra khuyến nghị của nhà sản xuất).

Câu hỏi thường gặp về Magjack JP011821UNL 100Base-TX MagJack RJ45

Q1 — JP011821UNL có được che chắn không?

A:Có. Sản phẩm sử dụng khiên bằng đồng thau với lớp mạ niken (10–20 μin Ni trên đồng thau) và bao gồm các chân EMI để nối đất khung gầm.

Q2 — JP011821UNL có bao gồm mạch từ không?

A:Có. Nó chứa mạch từ 1CT:1CT tích hợp (TX và RX 1CT:1), loại bỏ nhu cầu về biến áp LAN ngoài cho các thiết kế 10/100Base-TX tiêu chuẩn.

Q3 — Nó hỗ trợ những tốc độ Ethernet nào?

A:Được thiết kế cho 100Base-TX (10/100 Mbps). Nó không được chỉ định cho hoạt động Gigabit — xác nhận trước khi sử dụng ở 1000Base-T.

Q4 — Đánh giá cách điện / hipot là bao nhiêu?

A:Cách điện được chỉ định là 2250 VDC; bài kiểm tra hipot được liệt kê là 1500 Vrms @60Hz trong 1 phút.

Q5 — Có những đèn LED nào và chúng được cấu hình như thế nào?

A:Đèn LED Trái/Phải được chỉ định là G_O / Y(màu xanh lá/cam hai màu ở một bên, màu vàng ở bên kia). Xác minh sơ đồ chân và vị trí điện trở nối tiếp trong sơ đồ của bạn.

Q6 — Phạm vi nhiệt độ hoạt động là bao nhiêu?

A: 0°C đến +70°C(cấp thương mại).

Q7 — Bộ phận này có tuân thủ RoHS và MSL là gì?

A:Có, tuân thủ RoHS. MSL = 1.

Q8 — JP011821UNL có còn trong sản xuất không?

A:Nguồn ghi nhận EOL(ngừng sản xuất) trong danh sách sản phẩm. Nếu bạn phụ thuộc vào thời gian sản xuất dài, hãy đánh giá sớm một sản phẩm thay thế LPJ2011KONL.

Q9 — Các trường hợp sử dụng điển hình của Magjack JP011821UNL là gì?

A:Bo mạch nhúng, card mạng, router, thiết bị mạng tiêu dùng yêu cầu mạch từ tích hợp và chỉ báo đèn LED.
