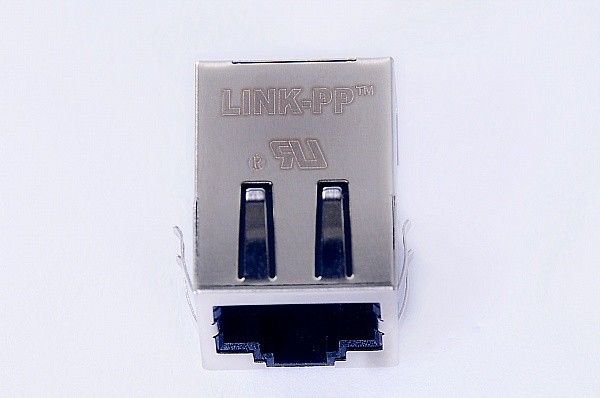

10 / 100BaseT PoE từ RJ45 Jack Tab xuống RoHS với USB 0813-1AX1-47-F

0813-1AX1-47-F MagJack 10 / 100BaseT, 1X1, Không có đèn LED, Tab xuống

1.Characteristics:

1) RJ45 kết nối với biến áp tích hợp / chế độ chung choke

2) có sẵn trong SMD, THT và THT với USB

3) 350µH phút. OCL với 8mA thiên vị

4) Tuân thủ IEEE 802.3

5) Phạm vi nhiệt độ mở rộng -40 ° C đến + 85 ° C có sẵn

6) PoE / PoE +

2. Hoạt động / Ứng dụng:

1) 10 / 100Base-T

2) Modem xDSL

3) Máy tính nhúng

4) Ứng dụng LAN

5) Hub, Bộ định tuyến, Công tắc

3. Đính kèm cơ khí:

1) Cấu hình Jack

3. Đặc điểm điện:

1) Được bảo vệ

Vâng

4. Chấm dứt tính năng liên quan:

1) Ngón tay EMI

Vâng

2) Phương thức chấm dứt

Hàn

5. Body Tính năng liên quan:

1) Cấu hình cổng

Độc thân

2) EMI Fingers -Top và Sides

Có / Không có

3) Định hướng chốt

Tiêu chuẩn - Chốt xuống

4) chiều dài đuôi PCB

3,50 ± 0,50 mm

6. liên hệ với tính năng liên quan:

1) Đã tải trước

Vâng

2) Loại chấm dứt liên hệ

Thông qua lỗ

7. nhà ở tính năng liên quan:

1) Kiểu kết nối

Jack

8. Tiêu chuẩn ngành:

1) Tuân thủ RoHS / ELV

Tuân thủ RoHS, tuân thủ ELV

2) Quy trình hàn chì tự do

Sóng hàn có khả năng đến 265 ° C

3) Lịch sử tuân thủ RoHS / ELV

Luôn tuân thủ RoHS

9. Đánh dấu nhận dạng:

1) Màu LED trái

Màu xanh lá cây hoặc màu vàng

2) Màu LED phù hợp

Màu xanh lá cây hoặc màu vàng

10. Điều kiện sử dụng:

1) Áp dụng cho

Bảng mạch in

2) Điều kiện môi trường

Cơ sở văn phòng

3) Nhiệt độ hoạt động (° C)

0 - 70 / -40 - +85

11. Cấu hình

1) Mạch từ

3D15

2) Chỉ báo trạng thái

Led

3) Tụ tách

Có / Không có

4) Mặt đất PCB phía sau

Có / Không có

5) số lượng chì tín hiệu

số 8
