Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 0826-1L1T-57-F
Tài liệu: LPJK1014A8NL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: $0.09-$1.05
chi tiết đóng gói: 50 chiếc trong 1 khay, 24 khay trong 1 thùng, tức là 32 * 30 * 31,8,5 KGS (1200 chiếc) mỗi thùng
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 / tháng
MPN: |
0826-1L1T-57-F |
Tương đương: |
LPJK1014A8NL |
Loạt: |
RJ45 MagJack ICM |
tiêu chuẩn Ethernet: |
10Base-T / 100Base-TX |
Cấu hình cổng: |
1×1 |
XẾP HẠNG POE: |
Cấp PoE+ 30W |
Kiểu lắp: |
Qua lỗ |
Cấu hình LED: |
Xanh / Xanh-Vàng |
OCL: |
Tối thiểu 350µH |
Điện áp cách ly: |
2250VDC |
MPN: |
0826-1L1T-57-F |
Tương đương: |
LPJK1014A8NL |
Loạt: |
RJ45 MagJack ICM |
tiêu chuẩn Ethernet: |
10Base-T / 100Base-TX |
Cấu hình cổng: |
1×1 |
XẾP HẠNG POE: |
Cấp PoE+ 30W |
Kiểu lắp: |
Qua lỗ |
Cấu hình LED: |
Xanh / Xanh-Vàng |
OCL: |
Tối thiểu 350µH |
Điện áp cách ly: |
2250VDC |

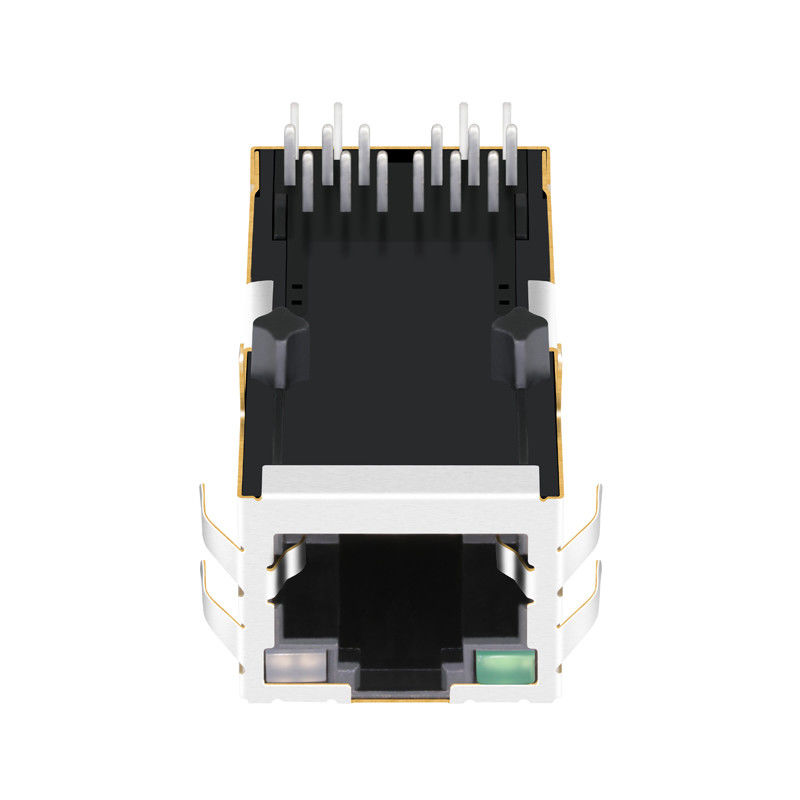

0826-1L1T-57-F là một cổng đơn (1x1) MagJack Fast Ethernet 10/100Base-T với khả năng cấp nguồn IEEE 802.3at PoE+ (30W) tích hợp. Các thông số kỹ thuật chính bao gồm hướng cổng Tab Up (latch up), kiểu gắn Through-Hole trên PCB, cách điện 1500 Vrms, nhiệt độ hoạt động từ 0°C đến +70°C, và đèn LED tích hợp Xanh lá (Trái) / Xanh lá-Vàng (Phải). Nó tích hợp các bộ phận từ tính bên trong giúp ngăn chặn bão hòa lõi dưới dòng DC liên tục lên đến 600mA, tiêu chuẩn hóa kết nối nguồn và dữ liệu trong camera IP, phần cứng VoIP và bảng điều khiển truy cập.
0826-1L1T-57-F là một Mô-đun Đầu nối Tích hợp MagJack (ICM) cổng đơn (1x1) theo tiêu chuẩn công nghiệp, được thiết kế cho các thiết bị Ethernet thương mại yêu cầu truyền dữ liệu độ tin cậy cao và cấp nguồn Power over Ethernet (PoE+) lên đến 30W. Tuân thủ đầy đủ các tiêu chuẩn IEEE 802.3 10/100Base-T và IEEE 802.3at Loại 2, đầu nối này tích hợp các biến áp truyền dẫn, cuộn cảm triệt cộng hưởng, trở kháng Bob Smith và mạch cấp nguồn PoE+ dòng cao trong vỏ RJ45 tiêu chuẩn.
Được thiết kế với hướng cổng Tab Up (TU), 0826-1L1T-57-F có đèn LED chẩn đoán tích hợp Xanh lá / Xanh lá-Vàng (G/GY) để cung cấp trạng thái cổng tức thời và khả năng hiển thị liên kết/hoạt động mà không cần ống dẫn sáng chuyên dụng. Vỏ ngoài bằng hợp kim đồng chắc chắn được trang bị tab EMI phía trên và hai bên để đảm bảo tiếp xúc nối đất liên tục với bảng khung, tuân thủ phát xạ FCC Phần 15 Lớp B. Hoạt động trong dải nhiệt độ 0°C đến +70°C, đây là thành phần tối ưu cho camera an ninh IP, thiết bị đầu cuối kiểm soát truy cập, điện thoại VoIP và cổng IoT thông minh.
| Thông số | Thông số kỹ thuật | Tiêu chuẩn / Tham chiếu |
| Dòng sản phẩm | MagJack® ICMs | Bel Fuse Magnetic Solutions |
| Tốc độ dữ liệu | 10/100Base-T (Fast Ethernet) | Tuân thủ IEEE 802.3 |
| Xếp hạng PoE | PoE+ 30 W (Lên đến 600mA DC liên tục) | IEEE 802.3at Loại 2 |
| Nhiệt độ hoạt động | 0°C đến +70°C | Phạm vi hoạt động thương mại |
| Nhiệt độ lưu trữ | -40°C đến +85°C | Trong bao bì / Chưa lắp |
| Cách điện điện môi (DWV) | Tối thiểu 1500 Vrms | 60 giây (Sơ cấp:Thứ cấp) |
| Cấu hình cổng | 1x1 Cổng, Tab Up (Latch-Up) | Hồ sơ tiêu chuẩn |
| Kiểu lắp | Gắn qua lỗ (Through-Hole Mount) | Hàn sóng / Hàn tay |
| Tab EMI | Có (Trên cùng và hai bên) | Nối đất khung |
| Tuân thủ RoHS | Có (Tuân thủ RoHS 6/6) | Hậu tố "-F" |
| Đơn vị đo | Dải tần số | Giới hạn kỹ thuật | Ghi chú |
| Tỷ lệ vòng dây | Kênh TX & RX | 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% Trung tâm đối xứng |
| Độ tự cảm hở mạch (OCL) | 100 kHz, 100 mV | Tối thiểu 350 µH | Với dòng DC thiên vị 8mA |
| Suy hao chèn (Tối đa) | 1.0 MHz – 100 MHz | Tối đa -1.0 dB | Truyền dẫn tần số cao phẳng |
| Suy hao phản xạ (Tối thiểu) |
1.0 MHz – 30 MHz 30 MHz – 60 MHz 60 MHz – 80 MHz |
Tối thiểu -18 dB Tối thiểu -14 dB Tối thiểu -12 dB |
Trở kháng hệ thống 100Ω |
| Triệt cộng hưởng (Tối thiểu) | 1.0 MHz – 100 MHz | Tối thiểu -30 dB | Suy giảm cộng hưởng EMI |
| Xuyên âm (Tối thiểu) | 1.0 MHz – 100 MHz | Tối thiểu -35 dB | Cách ly kênh-kênh |
Bên trong 0826-1L1T-57-F, các cặp vi sai cho 10/100Base-TX (Chân 1/2 cho TX, Chân 3/6 cho RX) đi qua các biến áp cách ly 1:1 và cuộn cảm triệt cộng hưởng. Các điểm giữa của biến áp phía cáp được kết nối trực tiếp với các đường nguồn PoE+ chuyên dụng:
A: Mặc dù được xếp hạng cho 0°C đến +70°C, các lắp đặt ngoài trời phải tính đến tải nhiệt mặt trời và tản nhiệt bên trong từ mạch PoE 30W. Nếu nhiệt độ vỏ bên trong có nguy cơ vượt quá +70°C, kỹ sư phần cứng nên nâng cấp lên phiên bản cấp công nghiệp tương tự 0826-1X1T-57-F (-40°C đến +85°C).
A: Đèn LED bên trái là diode Xanh lá đơn màu (thường giảm áp thuận 2.1V–2.2V ở 20mA). Đèn LED bên phải là diode Xanh lá/Vàng hai màu được đấu nối tiếp hoặc cực âm chung tùy thuộc vào phiên bản phụ; dòng điều khiển nên được giới hạn ở 10mA–20mA thông qua các điện trở nối tiếp từ GPIO của PHY hoặc SoC.
A: Các bộ phận từ tính thông thường bị bão hòa khi dòng DC cao đi qua các cuộn dây vi sai. 0826-1L1T-57-F sử dụng các điểm giữa dòng cao với lõi ferrite có độ bão hòa cao, được kiểm tra để duy trì OCL ≥ 350 µH ngay cả với độ lệch DC 8mA chồng lên dòng PoE liên tục, đảm bảo không bị mất kết nối.
