Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: LPJ2011CNL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: OEM Price
chi tiết đóng gói: Gói khay: 50 chiếc trong 1 khay, 24 hộp trong 1 thùng, có kích thước 32 * 30 * 31, 8,5 KGS (1200 chi
Thời gian giao hàng: CỔ PHẦN
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 / tháng
P/N: |
LPJ2011CNL |
Mẫu: |
Có sẵn miễn phí |
Tài liệu: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu/Định dạng tiêu chuẩn/Thông số S |
Vòng đời: |
Hơn 20 năm |
Thương hiệu tương thích: |
Belfuse |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
không có |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |
P/N: |
LPJ2011CNL |
Mẫu: |
Có sẵn miễn phí |
Tài liệu: |
PDF/3D/ISG/Stp/Bước/Bảng dữ liệu/Định dạng tiêu chuẩn/Thông số S |
Vòng đời: |
Hơn 20 năm |
Thương hiệu tương thích: |
Belfuse |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Tốc độ dữ liệu: |
100base-T |
PoE: |
không |
tùy chọn đèn led: |
không có |
EMl Tabs: |
Với |
Kiểu lắp: |
Tht |
Loại hàn: |
Sóng |
Phạm vi nhiệt độ hoạt động: |
0°C đến +70°C |

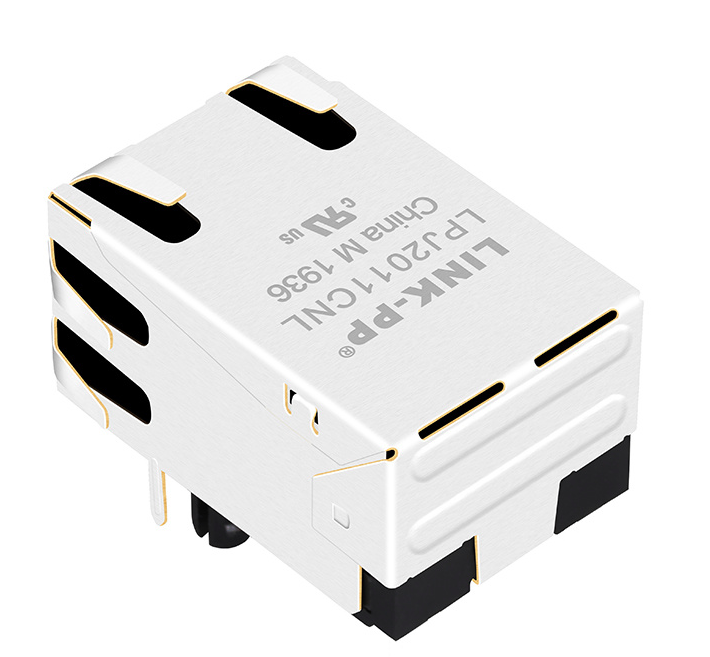

LPJ2011CNL của LINK-PP là một đầu nối RJ45 8 chân được bảo vệ cao cấp với từ tích hợp (ICM) được thiết kế cho mạng Ethernet 10/100 Base-T tiêu chuẩn.Với cấu hình cổng 1x1 tiêu chuẩn, một thiết kế tab-up, và công nghệ Through-Hole (THT) lắp đặt, MagJack này được thiết kế để tối ưu hóa bất động sản PCB trong khi cung cấp bảo vệ EMI tuyệt vời và tính toàn vẹn tín hiệu.
Hoàn toàn phù hợp với IEEE 802.3Theo các tiêu chuẩn RoHS, UL và REACH, LPJ2011CNL là một giải pháp kết nối rất đáng tin cậy được triển khai rộng rãi trong PC công nghiệp, tự động hóa nhà thông minh và điện tử tiêu dùng.
| Parameter | Thông số kỹ thuật |
|---|---|
| Tỷ lệ quay (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Khả năng dẫn điện | 350 μH Min @ 100 kHz, 0,1 V, 8 mA |
| Mất tích nhập | -1,0 dB tối đa (0,1~100 MHz) |
| Lợi nhuận mất mát | 1 ¢30 MHz: -20 dB Min30 ¢60 MHz: -15 dB Min60 ¢80 MHz: -10 dB Min |
| Crosstalk | 1 ¢30 MHz: -20 dB Min30 ¢60 MHz: -15 dB Min60 ¢100 MHz: -30 dB Min |
| Việc từ chối chế độ thông thường (CMR) | -30 dB Min (1 ‰ 100 MHz) |
| Điện áp cách ly (Hi-Pot) | 1500 VAC RMS trong 60 giây |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Tiêu chuẩn Ethernet | 10BASE-T / 100BASE-TX |
| Tích hợp từ tính | Máy tính LAN tích hợp |
Nếu thiết kế của bạn đòi hỏi một giao diện Ethernet nhỏ gọn và đáng tin cậy, LPJ2011CNL RJ45 MagJack là một sự phù hợp mạnh mẽ.Các từ tính tích hợp của nó giúp hợp lý hóa thiết kế PCB trong khi hỗ trợ tính toàn vẹn tín hiệu cho các ứng dụng 10/100 Base-TCác yếu tố hình thức tab-up làm cho nó phù hợp với bố trí nơi định hướng cổng quan trọng, và thiết kế không có LED giữ cho mô-đun đơn giản cho các sản phẩm không yêu cầu liên kết trực quan / chỉ dẫn hoạt động.
Mô hình này cũng là một lựa chọn thực tế cho người mua tìm kiếm một jack 10/100 Base-T RJ45 tương thích pin-to-pin có thể hỗ trợ thay thế, thiết kế lại hoặc các chiến lược mua sắm đa nguồn.
Nhờ màn chắn mạnh mẽ và dấu chân tiêu chuẩn, LPJ2011CNL rất linh hoạt.
Nếu bạn đang tìm kiếm mộtJack từ tính 10/100 Base-T RJ45 đáng tin cậy với định hướng tab-up, không có đèn LED và cấu trúc lỗ chắn chắn,LPJ2011CNLlà một sự lựa chọn hiệu quả cho thiết kế Ethernet tiếp theo của bạn.
Không. LPJ2011CNL được thiết kế cho10/100 Base-Tứng dụng, không phải Gigabit Ethernet.
Không, mô hình này là mộtkhông có đèn LEDphiên bản.
LPJ2011CNL là mộtkhông có PoEJack từ tính RJ45.
Nó sử dụngCông nghệ xuyên lỗ (THT)để gắn PCB.
Magnet tích hợp giúp đơn giản hóa thiết kế PCB, cải thiện việc xử lý tín hiệu Ethernet và giảm số lượng các thành phần bên ngoài cần thiết.
