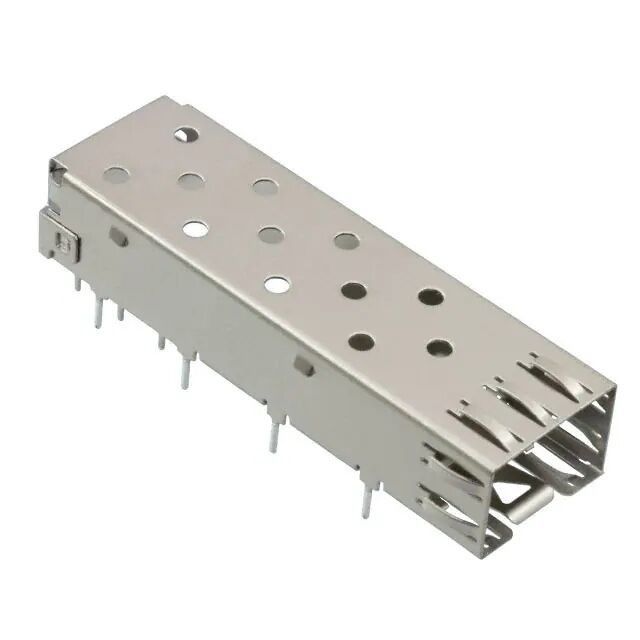

2227303-1 SFP Cage 4Gb/s Cổng đơn I/O có thể cắm hiệu suất cao

cácLồng SFP 2227303-1là lồng SFP một cổng hiệu suất cao được thiết kế để kết nối I/O có thể cắm đáng tin cậy trong viễn thông, Ethernet công nghiệp, hệ thống nhúng và thiết bị mạng. Hỗ trợ lên tớiTruyền dữ liệu 4Gbps, lồng này cung cấp hiệu suất che chắn EMI mạnh mẽ và khả năng duy trì cơ học ổn định cho các mô-đun thu phát SFP.

Thông số kỹ thuật của lồng SFP 2227303-1

2227303-1 Bản vẽ lồng SFP

Tính năng chính của Đầu nối I/O có thể cắm 2227303-1

2227303-1 là lồng SFP cấu hình 1x1 mạnh mẽ được chế tạo theo tiêu chuẩn ngành. Với cấu trúc bằng thép không gỉ và lò xo EMI bên trong/bên ngoài, nó đảm bảo nhiễu tín hiệu tối thiểu và tính toàn vẹn cấu trúc tối đa. Cho dù bạn đang nâng cấp phần cứng mạng hiện có hay thiết kế hệ thống liên lạc mới, lồng này mang lại độ chính xác và khả năng kết nối cần thiết cho các môi trường có nhu cầu cao.

• Hiệu suất đáng tin cậy:Tối ưu hóa cho tốc độ dữ liệu lên tới4 Gb/giây, đảm bảo thông lượng hiệu quả cho các ứng dụng I/O có thể cắm của bạn.
• Xây dựng bền vững:Được sản xuất với chất lượng caothép không gỉcơ thể, cung cấp khả năng chống ăn mòn tuyệt vời và độ bền cơ học.
• Che chắn EMI vượt trội:Được trang bị lò xo EMI tích hợp bên trong và bên ngoài để ngăn chặn nhiễu điện từ một cách hiệu quả.
• Nhiệt độ hoạt động rộng:Được thiết kế để hoạt động trong các môi trường khắc nghiệt, từ-55°C đến 85°C (-67°F đến 185°F).
• Tích hợp đơn giản hóa:Có phương pháp kết thúc xuyên lỗ (hàn) tiêu chuẩn với chiều dài đuôi 3,56 mm [0,14 in], tương thích với PCB dày 1,5 mm [0,059 in].
• Tăng cường nhiệt:Được thiết kế đặc biệt cho các ứng dụng tăng cường nhiệt zSFP+.

Các ứng dụng của lồng SFP 2227303-1 1x1

Lồng SFP 2227303-1 lý tưởng cho:

• Thiết bị chuyển mạch trung tâm dữ liệu
• Cơ sở hạ tầng viễn thông
• Mô-đun mạng tốc độ cao
• Bộ chuyển mạch Ethernet công nghiệp
• Hệ thống tăng cường nhiệt zSFP+

Tại sao vấn đề che chắn EMI trong thiết kế lồng SFP

Hệ thống mạng tốc độ cao rất nhạy cảm với nhiễu điện từ. Kiểm soát EMI kém có thể dẫn đến:

• Suy giảm tín hiệu
• Mất gói
• Tăng tỷ lệ lỗi bit
• Mạng không ổn định

Lồng SFP 2227303-1 tích hợp lò xo EMI bên trong và bên ngoài để duy trì tiếp xúc nối đất chắc chắn giữa mô-đun SFP và cấu trúc lồng. Điều này cải thiện khả năng ngăn chặn điện từ và nâng cao độ tin cậy của mạng tổng thể.

Đối với các nhà sản xuất thiết bị viễn thông và Ethernet công nghiệp, hiệu suất EMI mạnh mẽ thường là yêu cầu quan trọng để tuân thủ EMC.

Cách chọn lồng SFP phù hợp

Khi chọn lồng SFP cho thiết kế của bạn, các kỹ sư nên đánh giá:

1. Yêu cầu về tốc độ dữ liệu

Đảm bảo lồng hỗ trợ tốc độ ứng dụng mục tiêu.

2. Môi trường nhiệt

Các ứng dụng công nghiệp và ngoài trời yêu cầu phạm vi nhiệt độ hoạt động rộng hơn.

3. Hiệu suất che chắn EMI

Lò xo EMI bên trong và bên ngoài giúp cải thiện hiệu suất EMC.

4. Phương pháp lắp PCB

Lồng xuyên lỗ thường mang lại khả năng giữ cơ học mạnh hơn so với các lựa chọn thay thế chỉ có SMT.

5. Mật độ cổng

Cấu hình một cổng lý tưởng cho các thiết kế nhỏ gọn hoặc mô-đun.
