Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 0826-1X1T-GH-F
Tài liệu: LPJK6064AONL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50 cái
Giá bán: $1.05
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: NET30/60/90 Ngày,D/A,D/P,T/T
Khả năng cung cấp: 250000-320000 / tháng
Mã sản phẩm: |
0826-1X1T-GH-F |
Loại sản phẩm: |
Mô-đun kết nối tích hợp (ICM) |
Tốc độ Ethernet: |
1000base-T |
Cấu hình cổng: |
Cổng đơn, 1×1 |
Khả năng Poe: |
PoE+ 30 W |
Thẻ RJ45: |
Tab Up |
gắn kết: |
Qua lỗ gắn |
Cấu hình LED: |
OG/Y |
Nhiệt độ hoạt động: |
-40°C đến +85°C |
Tab EMI: |
Đúng |
OCL: |
Tối thiểu 350 µH |
Hipot: |
2250 VDC |
Mã sản phẩm: |
0826-1X1T-GH-F |
Loại sản phẩm: |
Mô-đun kết nối tích hợp (ICM) |
Tốc độ Ethernet: |
1000base-T |
Cấu hình cổng: |
Cổng đơn, 1×1 |
Khả năng Poe: |
PoE+ 30 W |
Thẻ RJ45: |
Tab Up |
gắn kết: |
Qua lỗ gắn |
Cấu hình LED: |
OG/Y |
Nhiệt độ hoạt động: |
-40°C đến +85°C |
Tab EMI: |
Đúng |
OCL: |
Tối thiểu 350 µH |
Hipot: |
2250 VDC |

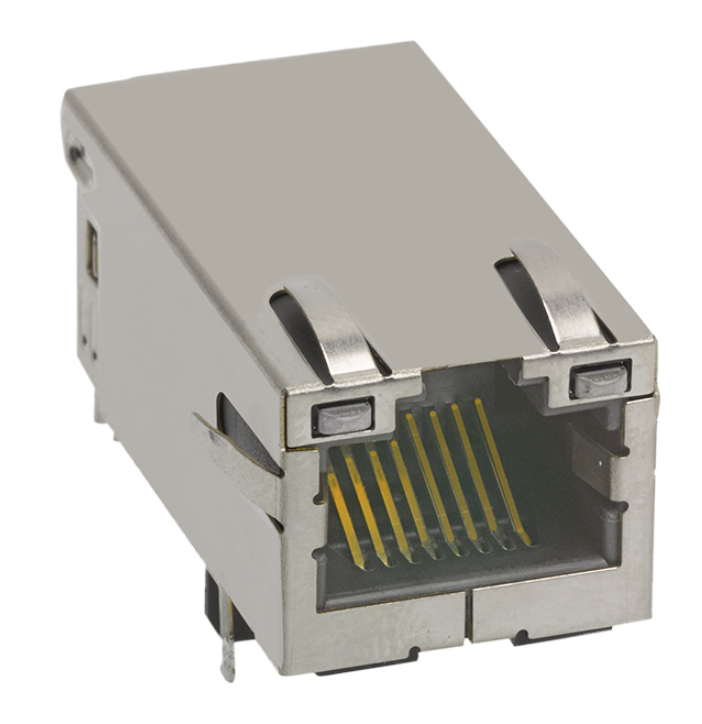

0826-1X1T-GH-F là một Mô-đun Đầu nối Tích hợp (ICM) Gigabit Ethernet một cổng (1x1) cấp công nghiệp, được thiết kế với nam châm tích hợp và Power over Ethernet Plus (PoE+) khả năng. Tuân thủ đầy đủ IEEE 802.3at tiêu chuẩn, nó cung cấp lên đến 30W điện năng liên tục (720 mA @ 57 VDC) trong khi vẫn duy trì cách điện điện môi 2250 VDC.
Được cấu hình ở dạng Tab-Up, Through-Hole tiết kiệm không gian với đèn LED trạng thái hai màu, nó hoạt động đáng tin cậy trong phạm vi nhiệt độ mở rộng từ -40°C đến +85°C, làm cho nó trở thành lựa chọn hàng đầu cho các cổng IoT công nghiệp, camera an ninh IP, điểm truy cập không dây công suất cao (WAP) và các nền tảng máy tính nhúng
| Tham số | Giá trị | Ghi chú kỹ thuật / Tham khảo |
| Mã sản phẩm (MPN) | 0826-1X1T-GH-F | Bản sửa đổi bản vẽ: Rev. D |
| Cấu hình cổng | 1x1 (Một cổng), Tab-Up | Hồ sơ chiều cao tiêu chuẩn |
| Tốc độ dữ liệu Ethernet | 10/100/1000BASE-T (Gigabit) | Biến áp cân bằng 4 cặp |
| Loại lắp đặt | Lắp xuyên lỗ (THT) | Hàn sóng: Đỉnh 260°C Tối đa (≤ 10s) |
| Vật liệu vỏ | Nhựa nhiệt dẻo PA, Đen | Xếp hạng chống cháy UL 94V-0 |
| Mạ tiếp xúc | Vàng cứng 50 µ-inch trên Niken 30 µ-inch | Tuân thủ các quy tắc và quy định của FCC |
| Chắn sóng | Hợp kim đồng, mạ Niken | Các tab EMI tích hợp (Lưỡi) |
| Nhiệt độ hoạt động | -40°C đến +85°C | Nhiệt độ mở rộng / Công nghiệp |
| Chứng nhận cơ quan | Được UL công nhận (Tệp #E196366 & E169987) | Tuân thủ RoHS |
| Hệ mét | Đặc điểm kỹ thuật | Điều kiện tuân thủ / Kiểm tra |
| Phân loại PoE | PoE+ (Tuân thủ IEEE 802.3at) | Cung cấp nguồn lên đến 30W |
| Dòng điện liên tục định mức | 720 mA Tối đa. @ 57 VDC Liên tục | Dòng điện DC cân bằng |
| Dòng điện đột biến đỉnh | 1,2 A Tối đa. @ 57 VDC | Thời lượng: 200 ms |
| Cách điện điện môi (Hipot) | 2250 VDC | Kiểm tra sản xuất 100% (IEEE 802.3) |
| Tỷ lệ vòng dây (TP1 đến TP4) | 1CT : 1CT ±2% | Được khớp trên tất cả 4 kênh |
| Độ tự cảm hở mạch (OCL) | 350 µH Tối thiểu. | 100 kHz, 100 mVrms, 11 mA DC Bias |
| Suy hao chèn |
0,1 MHz – 1,0 MHz: -1,1 dB Tối đa 1,0 MHz – 65 MHz: -0,8 dB Tối đa 65 MHz – 100 MHz: -1,0 dB Tối đa 100 MHz – 125 MHz: -1,2 dB Tối đa |
Vượt quá thông số kỹ thuật tính toàn vẹn tín hiệu Gigabit |
| Tỷ lệ phản xạ (Tối thiểu.) |
0,5 MHz – 40 MHz: -18 dB 40 MHz – 100 MHz: -[12 - 20·log(f/80MHz)] dB |
Đường truyền vi sai 100 Ω được khớp |
| Tỷ lệ từ CM đến CM | -30 dB Tối thiểu. (100 kHz – 100 MHz) | Lọc chế độ chung |
| Tỷ lệ từ CM đến DM | -35 dB Tối thiểu. (100 kHz – 100 MHz) | Chống xuyên âm & triệt nhiễu xạ |
| Chỉ báo | Màu sắc | Điện áp thuận Điển hình. | Bước sóng chiếm ưu thế | Phân bổ chân & Cực tính |
| LED 1 (Trái) | Vàng | 2,1 V | 590 nm | Chân 17 (+) / Chân 18 (-) |
| LED 2 (Phải) | Cam | 2,0 V | 610 nm | Chân 19 (+) / Chân 20 (-) |
| LED 2 (Phải) | Xanh lá | 2,2 V | 570 nm | Chân 19 (-) / Chân 20 (+) (Hai màu) |
0826-1X1T-GH-F sử dụng phương pháp lắp PCB xuyên lỗ với cấu hình RJ45 Tab Up và hồ sơ chiều cao tiêu chuẩn. Bản vẽ cơ khí cung cấp đường viền đầu nối hoàn chỉnh, vị trí đầu cuối, hình học lắp đặt, khuyến nghị mở bảng điều khiển và kích thước dây dẫn.
Các chi tiết cơ khí quan trọng được hiển thị trên bản vẽ bao gồm:
| Đặc điểm cơ khí | Thông tin bản vẽ |
|---|---|
| Lắp đặt | Xuyên lỗ |
| Hướng cổng | Tab Up |
| Hồ sơ | Tiêu chuẩn |
| Tham chiếu chiều rộng đầu nối | 0,500 inch [12,70 mm] |
| Tham chiếu chiều dài tổng thể đầu nối | 1,290 inch [32,77 mm] |
| Tham chiếu chiều cao phía trước | 0,642 inch [16,31 mm] |
| Tham chiếu chiều cao liên quan đến PCB | 0,536 inch [13,61 mm] |
| Chiều rộng bảng điều khiển đề xuất | 0,672 inch [17,07 mm] |
| Chiều cao bảng điều khiển đề xuất | 0,551 inch [14,00 mm] |
| Độ sâu / Tham chiếu bảng điều khiển đề xuất | 0,080 inch [2,03 mm] |
Các kích thước này nên được coi là tham chiếu bản vẽ và được kiểm tra với bản vẽ được kiểm soát mới nhất trước khi sản xuất công cụ hoặc phát hành PCB.
0826-1X1T-GH-F được thiết kế cho các ứng dụng Gigabit Ethernet 1 cổng yêu cầu nam châm tích hợp và khả năng PoE+.
Các lĩnh vực ứng dụng điển hình bao gồm:
Đối với các thiết bị mạng được cấp nguồn Ethernet, nơi giao diện RJ45 và nam châm cần được tích hợp vào một thành phần duy nhất gắn trên PCB.
Phạm vi hoạt động -40°C đến +85°C hỗ trợ các ứng dụng tiếp xúc với điều kiện nhiệt độ môi trường rộng hơn.
Cấu hình 1x1 một cổng phù hợp cho các bảng nhúng và hệ thống mạng yêu cầu giao diện Ethernet tích hợp nhỏ gọn.
Hữu ích khi kết nối 1000BASE-T, khả năng PoE, đèn LED trạng thái và lắp ráp xuyên lỗ là một phần của yêu cầu phần cứng.
Phù hợp cho các thiết bị được kết nối yêu cầu giao diện Gigabit Ethernet tiêu chuẩn với nam châm tích hợp.
Khi đánh giá các nguồn thứ cấp hoặc giảm thiểu tắc nghẽn chuỗi cung ứng, hãy so sánh các tùy chọn tương thích chân và chức năng sau:
| Nhà sản xuất | Mã sản phẩm thay thế | Tốc độ | Tiêu chuẩn PoE | Ghi chú tương thích thả rơi |
| Bel Fuse | 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | MPN cơ sở ban đầu |
| Pulse Electronics | JXK0-0115NL / JK0-0177NL |
1GbE | PoE+ (30W) | Khớp chức năng; xác minh điện áp thuận của LED và khoảng cách tâm chân cắm. |
| Wurth Elektronik | 7499111440 | 1GbE | PoE+ (30W) | Tương thích 100% chân-chân; kiểm tra vị trí lưỡi lò xo EMI trên bảng điều khiển. |
| HALO Electronics | HFJ11-1G48ERL | 1GbE | PoE+ (30W) | Tuân thủ nhiệt độ mở rộng; xem xét hình học loại bỏ vết dẫn. |
A: Có. 0826-1X1T-GH-F hoàn toàn tương thích ngược với các mạng dữ liệu Ethernet 10/100/1000BASE-T tiêu chuẩn. Nếu không yêu cầu PoE, chỉ cần để các chân trung tâm (VC1–VC4: Chân 13, 14, 15 và 16) không được kết nối (nổi) với các miếng đệm PCB cách ly.
A: 0826-1X1T-GH-F được thiết kế cho PoE+ (IEEE 802.3at), có các cuộn dây từ tính với điện trở DC (DCR) thấp hơn và các cỡ dây được nâng cấp có khả năng mang dòng DC cân bằng liên tục 720 mA (lên đến 30W) mà không bị bão hòa từ tính, so với giới hạn PoE tiêu chuẩn là 350 mA (15,4W).
A: Vỏ đầu nối được đúc từ nhựa nhiệt dẻo chịu nhiệt độ cao (UL 94V-0). Thông số kỹ thuật hàn sóng đỉnh được khuyến nghị là tối đa 260°C trong thời gian không quá 10 giây.
A: LED 1 (Trái) là một điốt Vàng đơn màu được điều khiển qua Chân 17 (+) và 18 (-). LED 2 (Phải) là một cụm lưỡng cực hai màu (Cam/Xanh lá): áp dụng điện áp dương cho Chân 19 sẽ làm sáng màu Cam, trong khi áp dụng điện áp dương cho Chân 20 sẽ làm sáng màu Xanh lá. Dòng điện tiêu thụ điển hình là 20 mA.
