Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: RoHS,Reach,SGS, UL,ISO9001
Số mô hình: LPJ0009GDNL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000 / 25 nghìn
Giá bán: $0.09-$1.85
chi tiết đóng gói: 50 Cái / Khay, 1200 CÁI / Carton
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3000000 / tháng
Đặc điểm kỹ thuật: |
11A053-5722-00 |
Phần không: |
LPJ0009GDNL |
Ethernet: |
10/100 cơ sở-T |
Đèn LED: |
Vàng / Xanh |
Apllication: |
Cấp nguồn qua Ethernet |
MẪU: |
Có sẵn |
Đặc điểm kỹ thuật: |
11A053-5722-00 |
Phần không: |
LPJ0009GDNL |
Ethernet: |
10/100 cơ sở-T |
Đèn LED: |
Vàng / Xanh |
Apllication: |
Cấp nguồn qua Ethernet |
MẪU: |
Có sẵn |

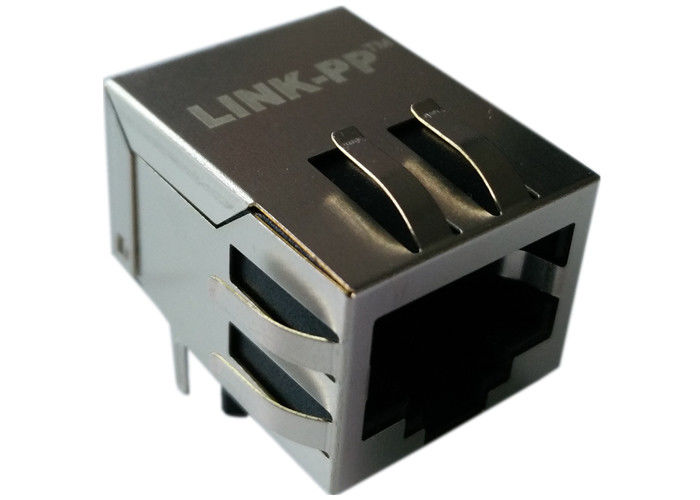

| Đầu nối RJ45 cổng đơn với từ tính tích hợp 10/100 Base-T, đèn LED màu vàng / xanh lá cây , tab xuống, RoHS | |
| Số phần của LINK-PP | LPJ0009GDNL |
| Số phần khác | 11A053-5722-00 |
| Ứng dụng-Lan | ETHERNET (NoN PoE) |
| Máy tự động | VÂNG |
| Mạch B | VÂNG |
| Cấu hình RX | T, C |
| Cấu hình TX | T, C |
| Liên hệ Khu vực giao phối | VÀNG 6u "/ 15u" / 30u " |
| Lõi trên mỗi cảng | 4 |
| Điốt | KHÔNG PHÂN BIỆT |
| Tùy chọn đèn LED | VÀNG / XANH |
| Chốt | TAB XUỐNG |
| Số lượng cổng | 1X1 |
| PCB | FR4 |
| Góc gắn PCB | LỐI VÀO BÊN |
| Bài giữ lại PCB | T POST |
| Chiều cao gói (Inch) | 0,528 |
| Chiều cao gói (mm) | 13,40 |
| Chiều dài gói (Inch) | 0,839 |
| Chiều dài gói (mm) | 21.30 |
| Chiều rộng gói (Inch) | 0,626 |
| Chiều rộng gói (mm) | 15,90 |
| Loại pin | THT SÓNG |
| Tuân thủ RoHS | CÓ-RoHS-5 VỚI LÃNH ĐẠO TUYỆT VỜI |
| Tìm kiếm | VÂNG |
| Khiên EMI Tab | KHÔNG CÓ |
| Tốc độ | 10/100 CƠ SỞ |
| Nhiệt độ | 0 đến 70oC |
| Biến tỷ lệ RX | 1CT: 1CT |
| Biến tỷ lệ TX | 1CT: 1CT |
THÔNG SỐ KỸ THUẬT ĐIỆN TỬ @ 25 ℃
1. Tỷ lệ quay vòng: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): 350uH Tối thiểu
3. Mất chèn:
Tối đa 0,1-100 MHz: -1,1dB
4. Mất tiền lãi:
0,5-30 MHz: -18dB tối thiểu
40 MHz: -15,5dB tối thiểu
50 MHz: -13,6dB tối thiểu
60-80 MHz: -12dB tối thiểu
5. Nói chuyện qua:
Loại 0,1-100 MHz: -40dB
6. Từ chối chế độ thông thường:
Loại 0,1-30 MHz: -50dB
30-60 MHz: -40dB Loại
60-100 MHz: -35dB Loại
7. Chia sẻ: 1500Vrms
8. Nhiệt độ hoạt động: 0oC đến 70oC.
yêu câu chung
1 Trình độ chuyên môn:
Các đầu nối được trang bị theo đặc điểm kỹ thuật này sẽ có khả năng đáp ứng các bài kiểm tra trình độ
yêu cầu quy định trong tài liệu này.
2 Chất liệu:
2.1 Vỏ nhựa: UL94V-0
2.2 Liên hệ: Hợp kim đồng
2.3 Khiên: Hợp kim đồng
3 Kết thúc:
3.1 Liên hệ: Vàng chọn lọc mạ
3.2 Liên hệ: Mạ Niken
3.3 Bản vẽ khách hàng tham khảo cho các mối hàn tiếp xúc
3.4 Khiên: Thiếc hoặc mạ Niken
4 Thiết kế và thi công:
Các đầu nối phải có kích thước thiết kế, xây dựng và vật lý như được chỉ định trên
bản vẽ sản phẩm áp dụng và TIA 1096. Trong trường hợp có xung đột giữa thông số kỹ thuật này và
bản vẽ sản phẩm, bản vẽ sẽ được ưu tiên. Mạ vàng 50 minch (1.27 mm)
kết nối tuân thủ thông số kỹ thuật TIA 1096.
5 Kiểm tra sản phẩm:
Kết nối phải đáp ứng tất cả các kích thước quy định của bản vẽ sản phẩm và tay nghề nội bộ
tiêu chuẩn. Không có bằng chứng về nứt, sứt mẻ, nhiễm bẩn hoặc các bộ phận lỏng lẻo khi
kiểm tra, mà không phóng đại, đến mắt không trả lời.
6 xếp hạng:
6.1 Hiện tại: 1,5 ampe tối đa ở 25 ° C
6.2 Điện áp: tối đa 150 VAC
7 Số lượng tối thiểu của hoạt động giao phối / hủy giao phối:
7.1 Hiệu suất Cấp 1: 750 Chu kỳ
7.2 Hiệu suất Cấp 2: 2500 Chu kỳ
8 Số lần kết thúc cáp tối thiểu:
8.1 Tham khảo bản vẽ ứng dụng
Khách hàng chủ yếu
Thiết kế cho Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
Ứng dụng cho người dùng thiết bị đầu cuối
Được sử dụng cho các thiết bị kết nối và kết nối mạng như HUB, thẻ PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, modem xDSL, giải pháp trung tâm cuộc gọi, hộp đầu bảng phức tạp, thiết lập cổng VOIP, giao thức cổng nối, chuyển đổi ethernet nhanh ...
