Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 7498011122
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 72 chiếc, 576 chiếc
Giá bán: Supportive & Discounted
chi tiết đóng gói: khay= 72 chiếc, thùng= 576 chiếc
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / Tháng
Số phần: |
7498011122 |
Loạt: |
CHÚNG TÔI-RJ45 LAN |
chéo & bảng dữ liệu: |
LPJ19911ADNL |
Bưu kiện: |
Gắn trên bề mặt (SMT) |
Ứng dụng: |
10/100base-T |
Kiểm tra Hipot: |
2250VDC 1 phút. |
Phạm vi nhiệt độ công nghiệp: |
-40 °C đến +85 °C |
Mẫu miễn phí: |
Có sẵn |
Số phần: |
7498011122 |
Loạt: |
CHÚNG TÔI-RJ45 LAN |
chéo & bảng dữ liệu: |
LPJ19911ADNL |
Bưu kiện: |
Gắn trên bề mặt (SMT) |
Ứng dụng: |
10/100base-T |
Kiểm tra Hipot: |
2250VDC 1 phút. |
Phạm vi nhiệt độ công nghiệp: |
-40 °C đến +85 °C |
Mẫu miễn phí: |
Có sẵn |
7498011122 (WE-RJ45LAN): Giắc RJ45 SMT 1 cổng 10/100BASE-T với bộ biến áp LAN tích hợp, 350µH OCL, Auto-MDIX, −40 đến +85°C.
7498011122 (WE-RJ45LAN) là đầu nối RJ45 1 cổng, gắn bề mặt 10/100BASE-T với bộ biến áp LAN tích hợp (từ tính + đầu nối). Nó có khả năng Auto-MDIX, được tối ưu hóa để lắp ráp SMT/reflow, được đánh giá cho nhiệt độ công nghiệp và được chế tạo với từ tính ferrite và lớp che chắn chắc chắn để có các liên kết Ethernet đáng tin cậy trên các bo mạch nhúng, công nghiệp và truyền thông.Từ tính tích hợp + RJ45 trong một gói SMT
|
Nhà sản xuất |
Số hiệu linh kiện Nhà sản xuất |
Mô tả |
7498011122 (các biến thể: 7498011122AR / 7498011122R, kiểm tra hậu tố) |
|
LPJ19911ADNL |
LINK-PP |
RJ45 SMT 10/100M |
Cổng |
|
|
|||
|
Nhiệt độ hoạt động |
Ứng dụng |
Gắn |
1X1 |
|
-40 °C đến +85 °C |
10/100BASE-T (IEEE 802.3u), có khả năng Auto-MDIX. |
SMT / Cạnh bảng (định hướng góc phải) |
Định hướng |
|
|
|||
|
Kết thúc |
Màu LED |
Che chắn |
Góc 180° (Phải) |
|
Hàn |
Y/G |
Có che chắn |
Tính năng chính |
|
1 × 1 Cạnh bảng RJ45,
|
|||
(điều kiện kiểm tra: HP/Agilent 4395A, 25 °C, độ ẩm ~33%)
Thông số
| Giá trị | Ghi chú / Điều kiện kiểm tra | Độ tự cảm mạch hở (OCL) |
|---|---|---|
| 350 µH min. | 100 kHz / 100 mV @ 8 mA DC bias. | Tỷ lệ vòng dây |
| 1:1 (Tx) | / 1:1 (Rx) ±2%100 kHz / 100 mV. | Suy hao chèn (IL) |
| ≤ −1.0 dB | 1–100 MHz (tối đa). | Suy hao phản xạ (RL) |
| ≥ −18 dB | (1–30 MHz) ≥ −37 dB (30–60 MHz) ≥ −35 dB (60–80 MHz) ≥ −10 dB (80–100 MHz)Băng tần tần số trên bảng dữ liệu. | Khả năng triệt chế độ chung (CMR) |
| ≥ −40 dB | (1–30 MHz) ≥ −37 dB (30–60 MHz) ≥ −35 dB (60–100 MHz)CMR cao giúp cải thiện hiệu suất EMI. | Xuyên âm (CT) |
| ≤ −35 dB | (1–100 MHz)Hiệu suất magjack điển hình cho 10/100BASE-T. | Điện môi / Hipot |

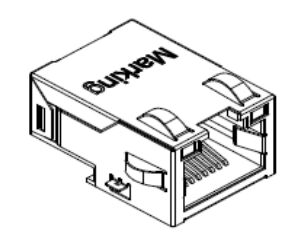

| 2250 VDC / 1 phút | (kiểm tra của nhà sản xuất giữa các chân được chỉ định)Xem bảng dữ liệu để biết các điểm kiểm tra chính xác. | Bản vẽ đầu nối RJ45 SMT 7498011122: |
