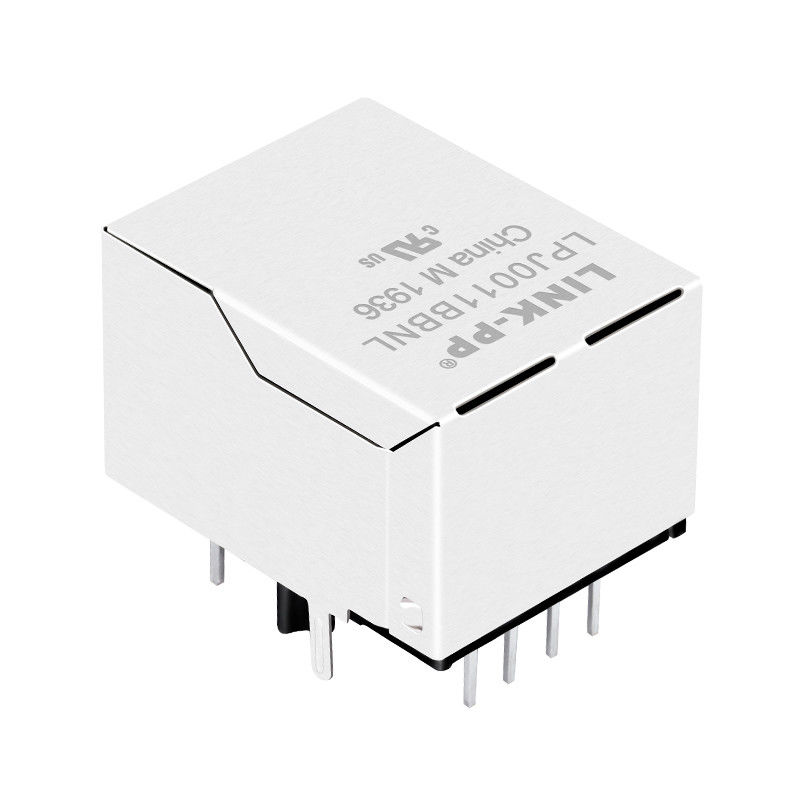

7499010211A THT 100BASE-TX RJ45 Bộ kết nối nữ LPJ0011BBNL

7499010211A RJ45 Magjack Tổng quan:

Wurth 7499010211A là một đầu nối RJ45 cổng duy nhất (1x1) với từ tính tích hợp được thiết kế cho các ứng dụng 100BASE-TX. Nó có khóa tab-down, đèn LED màu xanh lá cây-màu vàng để chỉ trạng thái,và gắn lỗ xuyên (THT) để gắn PCB an toàn.

Các thông số kỹ thuật chính:

7499010211A Tính chất điện


Thông số kỹ thuật cơ khí

7499010211A Dữ liệu - sơ đồ

7499010211A THT RJ45 Đặc điểm chính

• Tích hợpMáy từ tính LAN(điện biến áp + tắc nghẽn chế độ chung)
• Hỗ trợMạng Ethernet 10/100Base-T
• Kết nối RJ45 8P8C một cổng
• Thiết kế được bảo vệđể ngăn chặn EMI
• Chỉ báo LED kép(Xanh / Vàng) cho trạng thái liên kết và hoạt động
• Khả năng tự động MDIXcho phát hiện tự động đường chéo cáp
• Lắp đặt PCB góc thẳngcho bố cục bảng nhỏ gọn
• Cấu trúc hướng dẫn bảng để định vị PCB ổn định

Điều kiện lưu trữ

• Không nên lưu trữ các đầu nối LINK-PP RJ45 trong thời gian dài hơn 12 tháng.Tất cả các sản phẩm phải được sử dụng trong vòng 12 tháng kể từ ngày vận chuyển.

• Không phơi bày các mô-đun ra ánh sáng mặt trời trực tiếp.

• Các điều kiện lưu trữ được chỉ định trong bao bì gốc áp dụng cho thời gian lưu trữ của các thành phần và không phải cho thời gian vận chuyển.

Câu hỏi thường gặp về 7499010211A RJ45 Connector

17499010211A là gì?

CácWürth Elektronik 7499010211Alà mộtđầu nối RJ45 một cổng với từ tính tích hợpđược thiết kế đểMạng Ethernet 10/100Base-T.

Nó tích hợpBộ biến áp Ethernet và choke chế độ chung bên trong đầu nối, giảm không gian PCB và đơn giản hóa thiết kế mạch.

27499010211A hỗ trợ tốc độ Ethernet nào?

7499010211A hỗ trợ10 Mbps và 100 Mbps Ethernet (10/100Base-T).

Nó phù hợp vớiTiêu chuẩn IEEE 802.3u Fast Ethernet, làm cho nó phù hợp với các bộ định tuyến, chuyển mạch và thiết bị mạng nhúng.

37499010211A có tích hợp từ tính không?

Vâng, kết nối bao gồm:

• Phân biệt EthernetMáy biến đổi
• Choke thông thường
• Vòng mạch hỗ trợ tự động MDIX

Những từ tính tích hợp này cải thiện tính toàn vẹn của tín hiệu và giảm nhiễu điện từ (EMI).

4Các chỉ báo LED nào được bao gồm?

7499010211A bao gồmhai đèn LED tích hợp:

• đèn LED màu xanh lá cây?? thường chỉ ra trạng thái liên kết
• Đèn LED màu vàng- thường cho thấy hoạt động mạng

Đèn LED được đặtbên trái và bên phải của cảngđể dễ dàng theo dõi tình trạng.

5. Loại gắn kết nào mà 7499010211A sử dụng?

Bộ kết nối này sử dụnglắp đặt PCB xuyên lỗ với định hướng góc thẳng (90°).

Thiết kế này cung cấp:

• ổn định cơ học mạnh
• kết nối hàn đáng tin cậy
• tích hợp dễ dàng vào bố cục PCB Ethernet.

6- Phạm vi nhiệt độ hoạt động là bao nhiêu?

Phạm vi nhiệt độ hoạt động điển hình của 7499010211A là:0°C đến +70°C

Điều này làm cho nó phù hợp với thiết bị mạng thương mại tiêu chuẩn.

7Những ứng dụng nào thường sử dụng 7499010211A?

Các ứng dụng điển hình bao gồm:

• Chuyển đổi Ethernet
• bộ định tuyến và cổng
• máy tính cá nhân nhúng
• Thẻ giao diện mạng (NIC)
• Máy điều khiển công nghiệp
• Thiết bị giao tiếp IoT.

8Có một sự thay thế tương thích với 7499010211A không?

Có. Các lựa chọn thay thế RJ45 MagJack tương thích có sẵn từ các nhà sản xuất khác, bao gồm cả các mô hình được thiết kế với cùng một:

• Cấu hình cổng 1 × 1
• Hỗ trợ 10/100Base-T
• Chỉ số đèn LED màu xanh lá cây/màu vàng
• định hướng khóa tab-down

Ví dụ:LINK-PP LPJ0011BBNLđược thiết kế như một sự thay thế tương thích cho 7499010211A trong nhiều thiết kế Ethernet.
