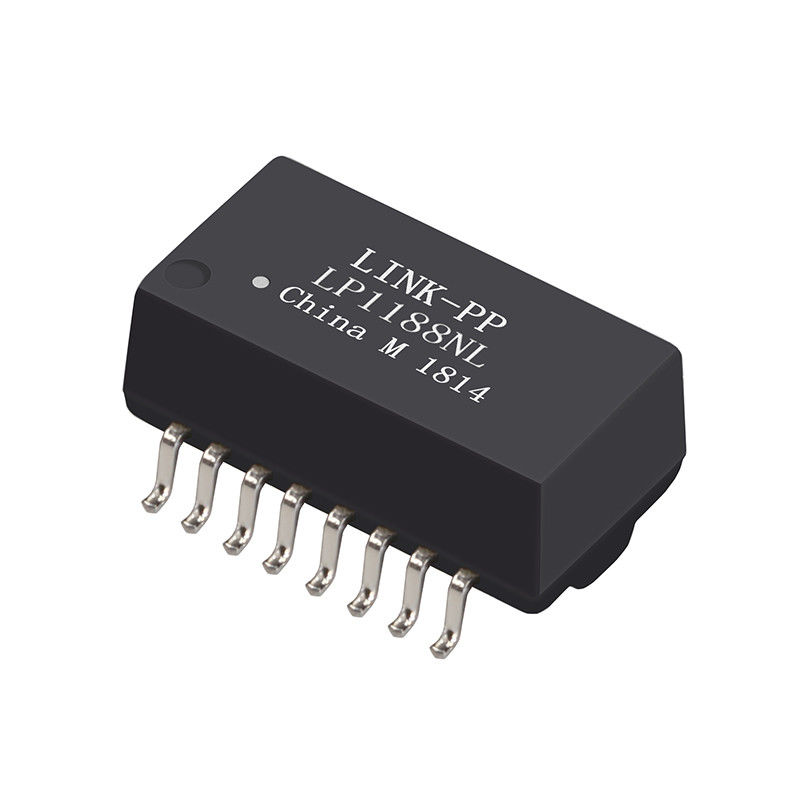

LP1188NL Máy biến áp cách ly Ethernet một cổng SMT 10/100Base-T 16 PIN

Tổng quan về Mô-đun Biến áp Cách ly Ethernet SMD Cổng đơn LP1188NL


LP1188NL là mô-đun từ tính Ethernet cổng đơn, hiệu suất cao, được thiết kế để hỗ trợ tốc độ dữ liệu mạng 10/100 Base-T . Được đóng gói trong một mô-đun SMD (surface-mount) 16 chân nhỏ gọn, nó cung cấp khả năng cách ly điện, phối hợp trở kháng và chức năng toàn vẹn tín hiệu giữa bộ thu phát Ethernet PHY và giao diện cáp xoắn đôi. Nó được thiết kế để có độ tin cậy trong các ứng dụng Ethernet nhúng, công nghiệp và tiêu dùng.


Các tính năng chính

• Hỗ trợ tốc độ mạng 10 Base-T và 100 Base-TX.
• Cấu hình cổng đơn (1x10/100), chân cắm SMD 16 chân.
• Tỷ lệ vòng dây: 1CT : 1CT (cả hai phía truyền và nhận) để phối hợp tối ưu.
• Phạm vi nhiệt độ hoạt động: –40 °C đến +85 °C cho khả năng chịu đựng môi trường rộng.
• Đánh giá Hi-Pot (cách ly) thường là 1500 Vrms (tối thiểu) cho an toàn thiết bị & cách điện.
• Tuân thủ các tiêu chuẩn IEEE 802.3 (10/100 Base-T), RoHS, REACH, UL, chứng nhận ISO9001/14001 (thông qua sản xuất LINK-PP).
• Thiết kế từ tính hiệu suất cao khung hở, tối ưu hóa cho việc triệt tiêu EMI, bố cục bảng mạch nhỏ gọn và tương thích với hàn lại SMT.

Thông số kỹ thuật điện @25°C

Cân nhắc thiết kế & lựa chọn

• Xác nhận yêu cầu tốc độ mạng: Nếu hệ thống của bạn yêu cầu Gigabit (1000 Base-T) hoặc cao hơn, hãy chọn tương ứng; LP1188NL được tối ưu hóa cho 10/100 Base-T.
• Đảm bảo bố cục PCB phù hợp với vị trí đặt biến áp gần đường dẫn từ tính của PHY hoặc RJ45 để có toàn vẹn tín hiệu tốt nhất.
• Xem xét xếp hạng điện áp cách ly so với môi trường an toàn/quy định của hệ thống.
• Xác minh sự phù hợp của hồ sơ hàn lại (SMT) và chiều cao thành phần tối đa, có tính đến các ràng buộc về vỏ.
• Nếu yêu cầu khả năng PoE (Power-over-Ethernet), hãy đảm bảo các thành phần từ tính và giao diện RJ45 được đánh giá tương ứng (LP1188NL dành cho KHÔNG PoE).

Mã sản phẩm của các mô-đun từ tính liên quan:
