Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Link-pp
Chứng nhận: UL, Reach, RoHs, ISO19001, ISO14001
Số mô hình: LPJG0926HENLS4R
Tài liệu: LPJG0926HENLS4R.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100pcs
Giá bán: $0.22 - $1.2
chi tiết đóng gói: Dây băng
Thời gian giao hàng: Khoảng 1-2 tuần
Điều khoản thanh toán: TT, NET30/60/90 Ngày, Western Union
Khả năng cung cấp: 10 nghìn chiếc mỗi tuần
loại sản phẩm: |
Đầu nối RJ45 với nam châm tích hợp 1000 Base-T |
Số cổng: |
1x1 |
Chốt cửa: |
Xuống |
Loại lắp đặt: |
Qua lỗ |
PoE: |
Hỗ trợ PoE+ |
Tốc độ: |
10/100/1000 Cơ sở-t |
BẢNG EMI: |
Không có |
tùy chọn đèn led: |
Xanh/Vàng |
Phạm vi nhiệt độ hoạt động: |
0℃ đến 70℃ |
Chiều dài (Inch/mm): |
0,837/21,25 |
Chiều rộng (Inch/mm): |
0.627/15.93 |
Chiều cao (Inch/mm): |
0.524/13.30 |
loại sản phẩm: |
Đầu nối RJ45 với nam châm tích hợp 1000 Base-T |
Số cổng: |
1x1 |
Chốt cửa: |
Xuống |
Loại lắp đặt: |
Qua lỗ |
PoE: |
Hỗ trợ PoE+ |
Tốc độ: |
10/100/1000 Cơ sở-t |
BẢNG EMI: |
Không có |
tùy chọn đèn led: |
Xanh/Vàng |
Phạm vi nhiệt độ hoạt động: |
0℃ đến 70℃ |
Chiều dài (Inch/mm): |
0,837/21,25 |
Chiều rộng (Inch/mm): |
0.627/15.93 |
Chiều cao (Inch/mm): |
0.524/13.30 |

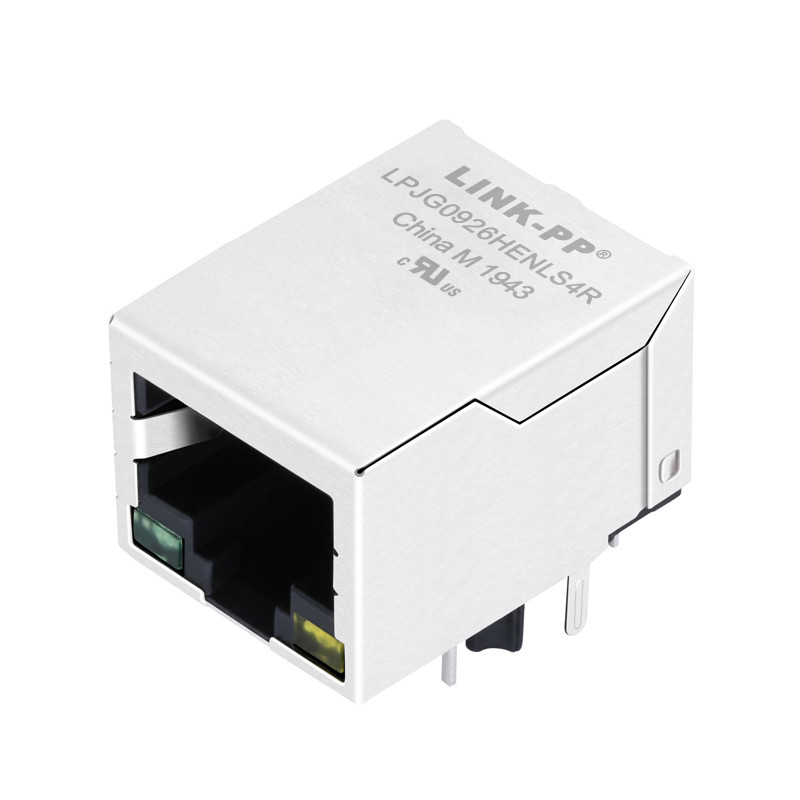

Đầu nối RJ45 LINK-PP với từ tính tích hợp mang lại hiệu suất tuyệt vời và che chắn EMI cho các giao diện Ethernet. Các giắc cắm Ethernet RJ45 này cung cấp tốc độ hiệu suất 10/100/1000BaseT lên đến 10Gb có hoặc không có khả năng PoE/PoE+. Nhiều cấu hình cổng 1xN và 2xN và phạm vi nhiệt độ hoạt động mở rộng từ -40°C - +85°C, làm cho Giắc cắm RJ45 LINK-PP phù hợp để sử dụng trong công nghiệp. Dòng 0926 Integrated Magnetics RJ45 cung cấp các chân THT để hàn sóng và hàn lại. Trong số đó, LPJG0926HENLS4R áp dụng công nghệ Hàn lại qua lỗ:
|
Mã sản phẩm |
LPJG0926HENLS4R |
|---|---|
|
Tỷ lệ vòng dây (±5%) |
Pri∶Sec = 1CT∶1CT |
|
Độ tự cảm OCL |
350uH TỐI THIỂU @100KHz/0.1V,8mA DC Bias 120uH TỐI THIỂU @100KHz/0.1V,18mA DC Bias |
|
Tổn hao chèn |
-1.0dB TỐI ĐA @1-100MHz -1.2dB TỐI ĐA @100-125MHz |
|
Tổn hao phản hồi |
-16dB TỐI THIỂU @1-40MHz -12dB TỐI THIỂU @40-60MHz -10dB TỐI THIỂU @60-80MHz -8dB TỐI THIỂU @80-100MHz |
|
Nhiễu xuyên âm |
-30dB TỐI THIỂU @1-100MHz |
|
Loại bỏ chế độ chung sang chế độ chung |
-30dB TỐI THIỂU @1-100MHz |
|
Định mức dòng điện/điện áp DC chân pse |
720mA TỐI ĐA @57VDC(Liên tục) |
|
Cách ly BÊN PHY Với BÊN DÂY |
1500Vrms |
|
Nhiệt độ hoạt động |
0℃ đến 70℃ |
|
GHI CHÚ |
|
|
1. Được thiết kế để hỗ trợ các ứng dụng, chẳng hạn như SOHO(ADSL modem),LAN-on-Motherboard(LOM),hub và Switches. 2. Đáp ứng thông số kỹ thuật IEEE802.3at. 3. Vật liệu đầu nối: Vỏ: Nhựa nhiệt dẻo PA46+30%G.F UL94V-0 Tiếp điểm: Đồng phốt pho C5210R-EH Độ dày=0,35mm Chân: Đồng thau C2680R-H Độ dày=0,35mm Tấm chắn: SUS 304-1/2H Độ dày=0,2mm Mạ tiếp điểm: Vàng 6 micro-inch min.In khu vực tiếp xúc. 4. Nhiệt độ hàn lại tối đa: 250℃,5 Giây. 5. Chứng nhận UL: Số tệp E484635. |
|
Làm nóng trước:
Nhiệt độ(Ta-Tb):150-200℃
Thời gian(t1-t2):60-180s
Giữ nhiệt độ:217℃
Thời gian(TL):60-150s
Nhiệt độ tối đa(Tp):250(+0/-5℃)
Thời gian tối đa(Tp):5s
Tốc độ trung bình:3℃/S Tối đa
Tốc độ làm mát trung bình:6℃/S Tối đa
Từ 25℃ đến Sản phẩm ra khỏi lò:6 phút Tối đa
Đơn vị đóng gói:100 chiếc/cuộn
Cách đóng gói: Băng tải
Đơn vị thùng carton bên ngoài:600 chiếc/6 Cuộn/hộp
Khối lượng tịnh: 4,5 kg
Tổng trọng lượng:7 kg
