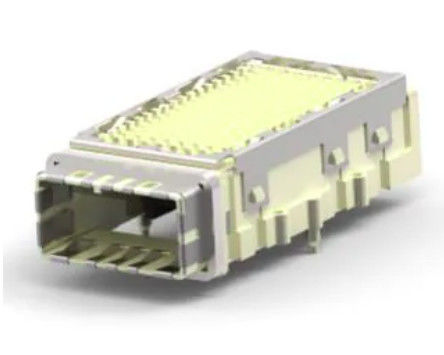

2149157-1 CXP Bộ chứa 125Gb/s Max Với Thủy nhiệt

Khám phá Bộ đầu nối CXP 2149157-1 có Tản nhiệt, một bộ đầu nối CXP kín 84 chân với đầu cuối xuyên lỗ ép, tốc độ dữ liệu 125 Gb/s và khả năng chống nhiễu điện từ (EMI) cho các ứng dụng tín hiệu hiệu suất cao.

Các tính năng chính của Bộ lồng CXP 2149157-1 125Gb/s

• Bộ đầu nối CXP tích hợp tản nhiệt
• Cấu hình 84 chân, một cổng, 1 x 1
• Hỗ trợ tốc độ dữ liệu lên đến 125 Gb/s
• Cấu trúc kín để tăng cường bảo vệ
• Khả năng chống nhiễu EMI với gioăng đàn hồi
• Đầu cuối xuyên lỗ ép để gắn PCB chắc chắn
• Thiết kế cấu hình tiêu chuẩn với chiều cao 14,37 mm
• Vật liệu vỏ đạt tiêu chuẩn UL 94V-0
• Đóng gói theo khay tiện lợi cho sản xuất

Thông số kỹ thuật:

Thông số vật liệu & cơ khí

• Mạ sản phẩm chính: Thiếc trên Niken
• Vật liệu lồng: Mạ thiếc trên Niken
• Vật liệu vỏ: Polymer tinh thể lỏng (LCP) đạt tiêu chuẩn UL 94V-0
• Đường tâm (Bước ren): 0,8 mm [0,03 inch]
• Độ dày PCB khuyến nghị: 1,57 mm [0,062 inch]
• Ứng dụng mạch: Tín hiệu

Các ứng dụng lồng CXP 2149157-1:

• Thẻ điều khiển và Máy chủ
• Bộ chuyển mạch mạng
• Bộ định tuyến
• Lưu trữ kết nối trực tiếp (DAS)
• Mạng kết nối lưu trữ (SAN)
• Lưu trữ mạng (NAS)
• Thiết bị lưu trữ

Ghi chú:

1. Các đầu nối được thiết kế để hoạt động trong phạm vi nhiệt độ từ -40°C đến 85°C [-40°F đến 185°F].
2. Bộ đầu nối CXP được cấu hình đặc biệt cho các sản phẩm được sử dụng trong ngành truyền thông. KHÔNG được sử dụng cho các ứng dụng giao diện thành phần ngoại vi (PCI).
3. Vỏ đầu nối và các bộ phận giữ các chân tiếp xúc tuân thủ được đúc từ nhựa nhiệt dẻo, UL 94-V-0. Tất cả các chân tiếp xúc tuân thủ trong đầu nối được làm bằng hợp kim đồng được mạ niken bên dưới; mạ thiếc ở các đầu nối và mạ vàng hoặc tương đương vàng ở vùng giao diện. Bộ vỏ được làm bằng kẽm đúc. Nắp chống bụi được làm bằng kẽm đúc.
4. Tiếp xúc kéo dài với ánh sáng cực tím có thể làm suy giảm thành phần hóa học được sử dụng trong vật liệu đầu nối.
5. Bộ đầu nối nên được giữ trong thùng vận chuyển cho đến khi sẵn sàng sử dụng để tránh biến dạng các chân tiếp xúc tuân thủ và các trụ lắp. Các bộ đầu nối nên được sử dụng theo nguyên tắc nhập trước xuất trước để tránh nhiễm bẩn trong quá trình lưu trữ có thể ảnh hưởng xấu đến hiệu suất.

​

Câu hỏi thường gặp về lồng CXP 2149157-1

1. 2149157-1 Dùng Để Làm Gì?

2149157-1 được sử dụng làm bộ đầu nối CXP cho các ứng dụng kết nối tín hiệu tốc độ cao trong thiết bị mạng và truyền thông.

2. 2149157-1 Có Bao Gồm Tản Nhiệt Không?

Có. Sản phẩm đi kèm với tản nhiệt, giúp hỗ trợ quản lý nhiệt trong môi trường hoạt động khắc nghiệt.

3. 2149157-1 Có Phải Là Đầu Nối Kín Không?

Có. Bộ đầu nối này kín, giúp tăng cường bảo vệ và độ tin cậy của hệ thống.

4. Tốc Độ Dữ Liệu Của 2149157-1 Là Bao Nhiêu?

Tốc độ dữ liệu tối đa là 125 Gb/s.

5. Nó Sử Dụng Loại Đầu Cuối PCB Nào?

Nó sử dụng đầu cuối xuyên lỗ ép để gắn PCB chắc chắn.
