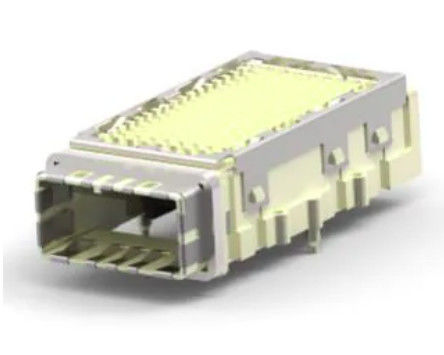

CXP Receptacle Assembly 2149157-1 125Gb/s Max Với Thủy nhiệt

Đặc điểm chính của 2149157-1 125Gb/s Cage Assembly

• Giao diện CXP tiêu chuẩn phù hợp với InfiniBand CXP 12x QDR và IEEE 100 Gbps Ethernet

• Cung cấp 12 kênh với tốc độ dữ liệu 12,5 Gbps cho 150Gbps tổng băng thông trong một bộ sưu tập một phần

• Dấu chân tăng cường (EF), dấu chân có nguồn cung cấp hai cung cấp giảm giao tiếp chéo

• Sắp ráp trước (một mảnh) kết nối và lồng lắp ráp cung cấp một bước đặt vào bảng

• Các miếng đệm EMI tại lỗ mở viền và các lò xo EMI để chứa cắm vào bình

• Chuồng CXP có thể gắn từ bụng sang bụng (có thể được gắn ở cả hai bên của bảng)

• Cung cấp bao gồm nhiều tùy chọn thấm nhiệt, ống ánh sáng và EMI / nút bụi để phù hợp với các ứng dụng của khách hàng

Thông số kỹ thuật:

2149157-1 CXP Ứng dụng lồng:

• Thẻ điều khiển và máy chủ
• Chuyển đổi mạng
• Router
• Lưu trữ gắn trực tiếp (DAS)
• Mạng lưu trữ gắn kết (SAN)
• Network Attached Storage (NAS)
• Thiết bị lưu trữ

Ghi chú:

1. Các đầu nối được thiết kế để hoạt động trong phạm vi nhiệt độ từ -40 °C đến 85 °C.
2. Bộ CXP Receptacle Assembly được cấu hình đặc biệt cho các sản phẩm được sử dụng trong ngành công nghiệp truyền thông. KHÔNG được sử dụng cho các ứng dụng kết nối thành phần ngoại vi (PCI).
3. Lớp kết nối và các chicklet (các bộ phận giữ các liên lạc chân phù hợp) là thermoplastic đúc, UL 94-V-0.Tất cả các liên lạc chân phù hợp trong kết nối được làm bằng hợp kim đồng phủ dưới với niken; bọc bằng thiếc ở các dây dẫn và bọc bằng vàng hoặc vàng tương đương ở khu vực giao diện.
4. Tiếp xúc lâu dài với ánh sáng cực tím có thể làm suy giảm thành phần hóa học được sử dụng trong vật liệu kết nối.
5. Bộ kết nối nên ở lại trong thùng chứa vận chuyển cho đến khi sẵn sàng để sử dụng để ngăn ngừa biến dạng với các liên lạc chân phù hợp và cột gắn.Các tập hợp kết nối nên được sử dụng đầu tiên trong, đầu tiên ra để tránh ô nhiễm lưu trữ có thể ảnh hưởng xấu đến hiệu suất.
