Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: 7499011212A
Tài liệu: LPJ0011ABNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: Supportive
chi tiết đóng gói: 50 cái / khay, 1200 cái / carton
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 4600K.PCS / Tháng
Mã sản phẩm: |
7499011212A |
Sản xuất tại Trung Quốc: |
LPJ4011ABNL |
Loại: |
Kết nối RJ45 với bộ biến áp tích hợp |
Tốc độ dữ liệu: |
100BASE-TX |
Poe: |
không PoE |
Cổng: |
1x1 |
Tab: |
Xuống |
Cải thiện CMRR: |
KHÔNG |
Nhiệt độ hoạt động: |
-40 ° C lên đến +85 ° C |
dẫn đến: |
Vàng-Xanh |
Chế độ chip PHY: |
dòng điện và điện áp |
Gắn kết: |
Tht |
Các tab Shield: |
Đúng |
Hàn: |
Hàn sóng |
Mã sản phẩm: |
7499011212A |
Sản xuất tại Trung Quốc: |
LPJ4011ABNL |
Loại: |
Kết nối RJ45 với bộ biến áp tích hợp |
Tốc độ dữ liệu: |
100BASE-TX |
Poe: |
không PoE |
Cổng: |
1x1 |
Tab: |
Xuống |
Cải thiện CMRR: |
KHÔNG |
Nhiệt độ hoạt động: |
-40 ° C lên đến +85 ° C |
dẫn đến: |
Vàng-Xanh |
Chế độ chip PHY: |
dòng điện và điện áp |
Gắn kết: |
Tht |
Các tab Shield: |
Đúng |
Hàn: |
Hàn sóng |

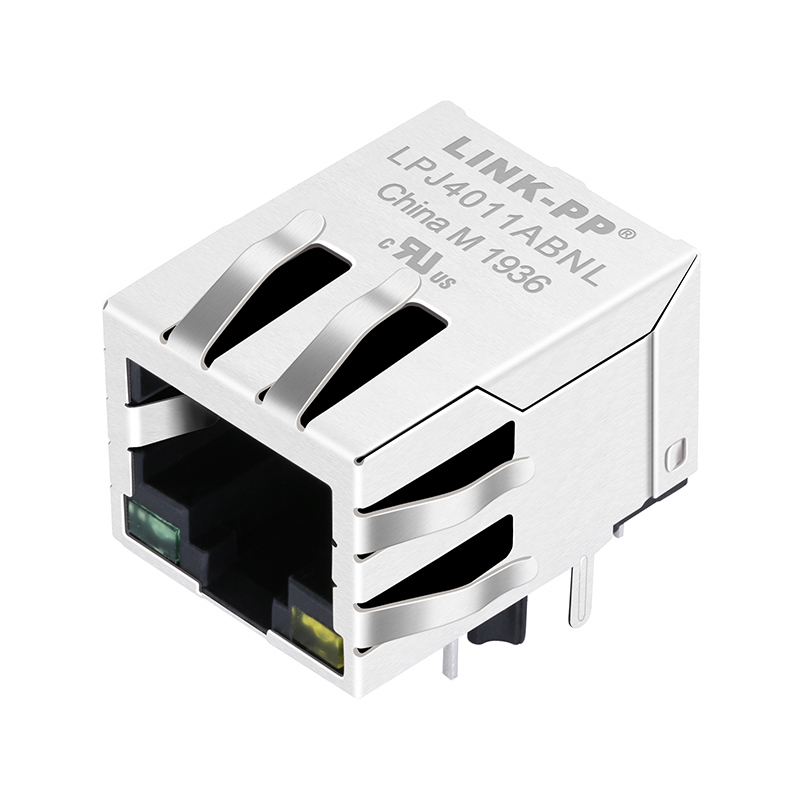

WE-RJ45 7499011121A là một đầu nối RJ45 có cổng duy nhất, được bảo vệ với bộ biến đổi LAN tích hợp và nút ngậm chế độ chung được thiết kế cho các ứng dụng 10/100Base-T.100% Cross to LINK-PP LPJ4011ABNL Cổng đơn RJ45 MagjackCác tính năng chính bao gồm các chỉ số LED hai màu, hỗ trợ AutoMDIX và gắn góc phải xuyên lỗ, làm cho nó phù hợp với các thiết bị mạng khác nhau.bao gồm cả máy tính cá nhân nhúng và hệ thống tự động hóa công nghiệp.
| Parameter | Điều kiện / Chi tiết | Thông số kỹ thuật |
|---|---|---|
| Tốc độ Ethernet | ️ | 10/100 Base-T (10/100 Mbps) |
| Hỗ trợ AutoMDIX | ️ | Vâng. |
| Khả năng PoE | ️ | Không có PoE(không được thiết kế cho các ứng dụng PoE) |
| Tỷ lệ quay (RX/TX) | Tỷ lệ biến áp | 1CT: 1CT |
| Các lõi theo cảng | ️ | 4 |
| OCL (Inductance mạch mở) | 100 kHz, 100 mV, 8 mA thiên vị | ≥ 350 μH |
| Mất tích nhập (IL) | 1 ‰ 100 MHz | ≤ 1 dB (max) |
| Mất lợi nhuận (RL) | 1 ¢ 30 MHz | ≥ 18 dB |
| 3060 MHz | ≥ 13,5 dB | |
| 60~80 MHz | ≥ 12 dB | |
| 80-100 MHz | ≥ 10 dB | |
| Crosstalk (CT) | 1 ¢ 60 MHz | ≥ 30 dB |
| 60-100 MHz | ≥ 30 dB | |
| Tỷ lệ từ chối chế độ chung (CMRR) | 1 ¢ 30 MHz | ≥ 30 dB |
| 3060 MHz | ≥ 30 dB | |
| 60-100 MHz | ≥ 30 dB | |
| Điện áp chống điện đệm (điện áp cách ly) | 1 phút | ≥ 2250 VDC(số thường ≥1500 Vrms) |
| Điện áp LED phía trước (VF) | Ở IF = 20 mA | 1.8 ∙ 2.4 V |
| Parameter | Thông số kỹ thuật |
|---|---|
| Loại kết nối | RJ45 Jack, 8 vị trí / 8 liên lạc (8P8C) |
| Loại lắp đặt | Thông qua lỗ (THT), góc phải (đưa bên) |
| Định hướng | Tab Down (hướng khóa) |
| Vệ chắn | Khung bảo vệ với ngón tay EMI (tab EMI) |
| Chỉ số LED | Tích hợpXanhvàMàu vàngĐèn LED |
| Vật liệu nhà ở | ThermoplasticPA66, Đen, UL94 V-0 |
| Vật liệu tiếp xúc | Phosphor đồng |
| Bọc tiếp xúc | 30 μin (0,76 μm) Vàngtrên Nickel |
| Vật liệu khiên | Hợp kim đồng (Brass) với50 μin Nickelbọc |
| Kích thước (L × W × H) |
21.25 × 15,93 × 13,30 mm(0,837" × 0,627" × 0,524") |
| Parameter | Thông số kỹ thuật |
|---|---|
| Phạm vi nhiệt độ hoạt động | -40°C đến +85°C |
| Điều kiện lưu trữ | < 40°C; < 75% RH |
| Chu kỳ giao phối | 750 chu kỳ |
| Phù hợp / Chứng nhận | RoHS, REACH,UL (E472316), phù hợp với IEEE 802.3 |
