Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: HC-027
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1400 chiếc
Giá bán: $0.06-$1.5
chi tiết đóng gói: Nhạc băng và cuộn: 1400pcs / cuộn, 7000pcs / thùng
Thời gian giao hàng: Khoảng 1-2 tuần
Điều khoản thanh toán: TT,NET30/60/90 Ngày
Khả năng cung cấp: 6KK/tháng
Số phần: |
HC-027 |
Số cổng: |
Cổng đơn |
Ghim số: |
12 |
Tốc độ dữ liệu: |
10/100base-T |
Gói cơ khí: |
SMD |
Nhiệt độ hoạt động: |
0℃~80℃ |
Chiều dài: |
8,4mm |
Chiều rộng: |
9,47mm |
Chiều cao: |
2.2mm |
ghim sân: |
1,27mm |
Số phần: |
HC-027 |
Số cổng: |
Cổng đơn |
Ghim số: |
12 |
Tốc độ dữ liệu: |
10/100base-T |
Gói cơ khí: |
SMD |
Nhiệt độ hoạt động: |
0℃~80℃ |
Chiều dài: |
8,4mm |
Chiều rộng: |
9,47mm |
Chiều cao: |
2.2mm |
ghim sân: |
1,27mm |

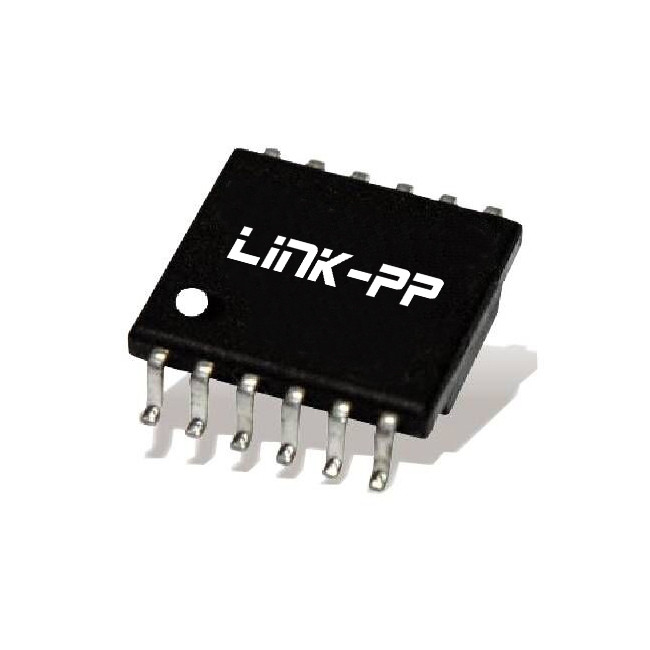

1. Bộ biến áp Ethernet hiệu suất cao được thiết kế cho các ứng dụng 10/100Base-T.
2. HC-027 hoàn toàn tuân thủ RoHS, đảm bảo nó không có vật liệu nguy hiểm.
3Bộ biến áp không chứa vật liệu bị cấm bởi SS-00259.
4. RoHS peak solder rating 260 °C trong 3 ~ 5 giây.
5Được thiết kế để đáp ứng các yêu cầu hàn ngược hồng ngoại (IR), đảm bảo độ bền và độ tin cậy trong quá trình sản xuất.
6. Đáp ứng IEEE 802.3 thông số kỹ thuật, đảm bảo hiệu suất ổn định trong các ứng dụng mạng.
7Kích thước nhỏ gọn và thiết kế mạnh mẽ làm cho nó phù hợp với các hệ thống mạng hiện đại công nghiệp và thương mại khác nhau.
|
Loại |
Cân bằng thấp vượt qua 100Ω trở kháng |
|
Tỷ lệ quay (± 5%) |
TX/RX = 1CT:1CT |
|
Mất tích nhập |
-1,1 dB MIN @ 0,1 ~ 125 MHz |
|
Lợi nhuận mất mát |
-16 dB MIN @ 1~40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
Tỷ lệ từ chối chế độ chung |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
Cross Talk |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
DCR |
1-2 & 5-6 PIN: 1,0 Ω tối đa. 7-8 & 11-12 PIN: 1,5 Ω tối đa. |
| CASE Pin | Sn Độ dày 5 μm phút. |
|
Thử nghiệm Hipot |
1500VAC (60s / 10mA) |
| Nhiệt độ hoạt động | 0°C đến +80°C |
| MSL | 2 |
HC-027 Phân loại Hồ sơ dòng chảy trở lại:
| Tính năng hồ sơ | Phòng lắp ráp không chì | |
| Tỷ lệ tăng trưởng trung bình ((TL đến TP)) | 3°C / giây tối đa. | |
| Nâng nhiệt trước Nhiệt độ Min. Nhiệt độ tối đa. Thời gian (min đến tối đa) (t) |
150 °C 200 °C 60-180 giây |
|
| Ts max. đến TL Tỷ lệ tăng tốc |
3°C / giây tối đa. | |
| Thời gian được duy trì ở trên Nhiệt độ (TL) Thời gian (tL) |
217 °C 60-150 giây |
|
| Nhiệt độ đỉnh (Tp) Thời gian trong vòng 5 °C so với nhiệt độ đỉnh thực tế. |
260 +0 / -5 °C 3-5 giây |
250 +0 / -5 °C 20 đến 40 giây |
| Ramp-down | 6°C / giây tối đa. | |
| Thời gian 25 °C đến nhiệt độ đỉnh | 8 phút tối đa. | |
