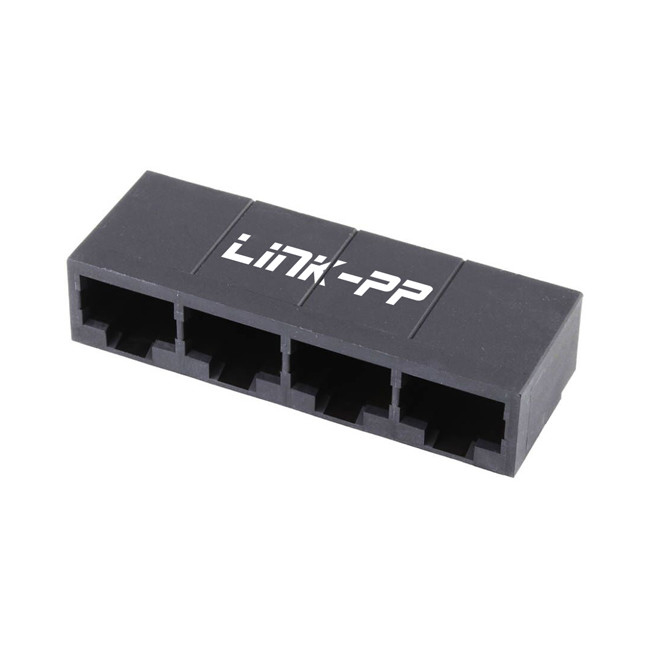

Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ISO,ROHS,REACH
Số mô hình: 43223-8140
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: $0.09-$3.85
chi tiết đóng gói: Thẻ
Thời gian giao hàng: Sở hữu
Điều khoản thanh toán: TT,NET30/60/90 Ngày
Khả năng cung cấp: 4200K-chiếc/tháng
Nhóm: |
Jack cắm và phích cắm mô-đun |
từ tính: |
Không có |
Số cổng: |
1x4 cổng |
Số Vị trí/Liên hệ: |
8P8C |
Thể loại hiệu suất: |
con mèo 3 |
PoE: |
N/A |
Nhóm: |
Jack cắm và phích cắm mô-đun |
từ tính: |
Không có |
Số cổng: |
1x4 cổng |
Số Vị trí/Liên hệ: |
8P8C |
Thể loại hiệu suất: |
con mèo 3 |
PoE: |
N/A |
| Sản phẩmNhóm |
Máy cắm và phích cắm mô-đun |
|---|---|
| Cấu hình cổng |
1x4 |
| Các ống đèn / đèn LED | Không có |
| Vị trí / Liên lạc tải | 8/8 |
| Định hướng | góc phải (đường vào bên) |
| Phong cách giao diện kết thúc | Qua lỗ |
| Khả năng xử lý không chì | WAVE |
| PoE | N/A |
| Jack Height | 12.83mm |
| Máy định vị PCB | Vâng. |
| Sự giữ lại PCB | Vâng. |
| Độ dày PCB - khuyến cáo | 1.57mm |
| Pitch - giao diện giao phối | 1.02mm |
| Pitch - Kết thúc giao diện | 1.27mm |
| Dòng điện - Tối đa mỗi lần tiếp xúc | 1.5A |
| Được bảo vệ | Không. |
| Điện áp - tối đa | 150V AC (RMS) |
| Vật liệu - kim loại | Phosphor đồng |
| Vật liệu - Lớp bọc | Vàng |
| Vật liệu - Kết thúc mạ | Tin |
| Vật liệu - Nhựa | Thermoplastic nhiệt độ cao |
| Màu sắc - Nhựa | Màu đen |
| Độ bền | 500 chu kỳ giao phối tối đa |
| Phạm vi nhiệt độ hoạt động | -40° đến +85°C |
| Khả năng cháy | 94V-0 |
Các yêu cầu cơ khí của 43223-8140 8P8C Jack:
|
Mô tả |
Điều kiện thử nghiệm |
Yêu cầu |
|
Lực kết nối Mate |
Kết nối Mate ở tốc độ |
22 N (5 lbf) |
|
Độ bền |
Máy kết nối Mate lên đến 500 chu kỳ tại một |
10 milliohms tối đa |
|
Vibration (sự rung động) |
Kết nối Mate và rung theo |
10 milliohms tối đa |
|
Lực giữ phích |
Áp dụng một lực kéo trục trên nút tại một |
89 N (20 lbf) |
|
Các lực tách PCB |
Áp dụng một tải thẳng đứng trên nút tại một |
4.5 N (1 lbf) |
Định vị PCB:Giúp định vị chính xác jack mô-đun trên PCB, đảm bảo rằng các chân được sắp xếp đúng với các tấm PCB. Nó có thể cải thiện hiệu quả lắp ráp.
Sự giữ lại PCB:Đảm bảo rằng jack mô-đun được gắn chặt với PCB để ngăn chặn chuyển động trong khi xử lý, hàn hoặc vận hành.
1) Vật liệu:
Lớp lồng: Nhựa nhựa, UL94V-0, Màu: ĐEN
Đơn vị cách ly: thủy tinh đầy nylon, UL94V-0, Màu: ĐEN
Các thiết bị cuối cùng: Phosphor Bronze: .012/ 0.30 THICK
2) Đối với 6 CIRCUT JACKS CENTERLINE TO CENTERLINE SPACING là.448/ 11.38,
Đối với 8 vòng tròn Jacks đường trung tâm đến đường trung tâm khoảng cách là.550 / 13.97.
