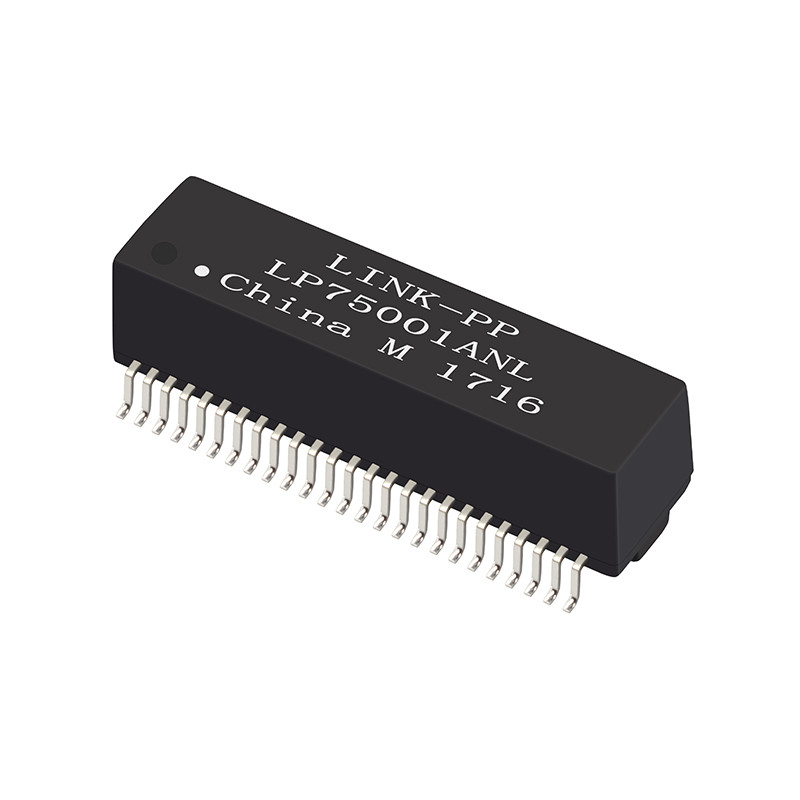

2.5G BASE-T Dual Port Ethernet Transformer Modules LP75001ANL

LP75001ANL Mô-đun biến áp Tổng quan:

LP75001ANL là một mô-đun biến áp Ethernet hai cổng được thiết kế để hỗ trợ tốc độ dữ liệu 2.5G BASE-T. Nó hoàn toàn phù hợp với tiêu chuẩn IEEE 802.3 và đi kèm trong một gói gắn bề mặt.làm cho nó lý tưởng cho các hệ thống mạng hiện đại, bao gồm thiết lập LAN trên bo mạch chủ (LOM), trung tâm, chuyển đổi và nhiều hơn nữa.

Đặc điểm chính:

1. Hỗ trợ tốc độ dữ liệu cao 2.5G BASE-T.
2. Mô-đun LAN Transformer được trang bị cấu hình cổng kép.
3. Có cấu trúc khung mở với kích thước 1,1 inch (L) x 0,441 inch (W) x 0,338 inch (H).
4. -40°C đến +85°C Nhiệt độ hoạt động rộng.
5. Cung cấp điện áp cách ly cao 1500Vrms cung cấp cách ly và an toàn điện tuyệt vời.
6. LP75001ANL là RoHS và REACH phù hợp.
7. Chứng chỉ UL (số hồ sơ E484635), đảm bảo tuân thủ các tiêu chuẩn an toàn và chất lượng cao.

Thông số kỹ thuật điện @25°C:

• Tỷ lệ quay (Trước tiên)): 1CT:1CT ± 5%
• Chất dẫn điện (OCL): 160μH Min @ 100KHz, 100mV
• Mất tích nhập: -1,2 dB tối đa (1-125MHz)
• Lợi nhuận mất mát: -18 dB Min (1-40MHz), -12 dB Min (40-80MHz), -10 dB Min (125MHz)
• Crosstalk: -40 dB Min (30MHz), -35 dB Min (60MHz), -30 dB Min (80MHz)
• Việc từ chối chế độ chung: -35 dB Min (30MHz), -30 dB Min (100MHz), -25 dB Min (125MHz)

Ứng dụng:

• Thiết bị mạng: Lý tưởng để sử dụng trong chuyển mạch, router và phần cứng mạng khác.
• Hệ thống công nghiệp và thương mại: Thích hợp cho các hệ thống tự động hóa, hệ thống an ninh và các ứng dụng công nghiệp khác.
• Môi trường SOHO (Nhà văn phòng nhỏ / Văn phòng nội bộ): Hoàn hảo cho các thiết bị như modem ADSL và cơ sở hạ tầng mạng quy mô nhỏ khác.
• Hệ thống nhúng: Có thể được tích hợp vào các ứng dụng nhúng khác nhau để kết nối mạng đáng tin cậy.

Chi tiết bao bì:

• Gói: Tape & Reel
• SPQ: 350 pcs mỗi cuộn
• Kích thước hộp: 37cm x 37cm x 25cm
• Số lượng mỗi hộp: 1400 bộ
• Trọng lượng tổng trên mỗi hộp: 7 kg
• Trọng lượng ròng mỗi mảnh: 0,005 kg
