Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: RoHS
Số mô hình: H16105DF
Tài liệu: LP41689PNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000 / 10K / 25K
Giá bán: $0.06-$3.2
chi tiết đóng gói: T&R
Thời gian giao hàng: cổ phần
Điều khoản thanh toán: TT, NET30/60/90 Ngày
Khả năng cung cấp: 3KK / tháng
Thông số kỹ thuật: |
H16105DF |
LIÊN KẾT-PP P/N: |
LP41689PNL |
gắn kết: |
PHT |
Tốc độ: |
10/100 Cơ sở-T |
Hi-Pot: |
1500Vrms |
OCL: |
350uh tối thiểu |
Tỷ lệ xoay TX/RX: |
1ct: 1ct |
Phạm vi nhiệt độ hoạt động: |
0 ℃ đến +70 |
Thông số kỹ thuật: |
H16105DF |
LIÊN KẾT-PP P/N: |
LP41689PNL |
gắn kết: |
PHT |
Tốc độ: |
10/100 Cơ sở-T |
Hi-Pot: |
1500Vrms |
OCL: |
350uh tối thiểu |
Tỷ lệ xoay TX/RX: |
1ct: 1ct |
Phạm vi nhiệt độ hoạt động: |
0 ℃ đến +70 |
* Tuân thủ các tiêu chuẩn IEEE 802.3 bao gồm thông số kỹ thuật Bù lệch đường cơ sở 350uH OCL khi được phân cực ở 8mA từ 0°C đến 70°C

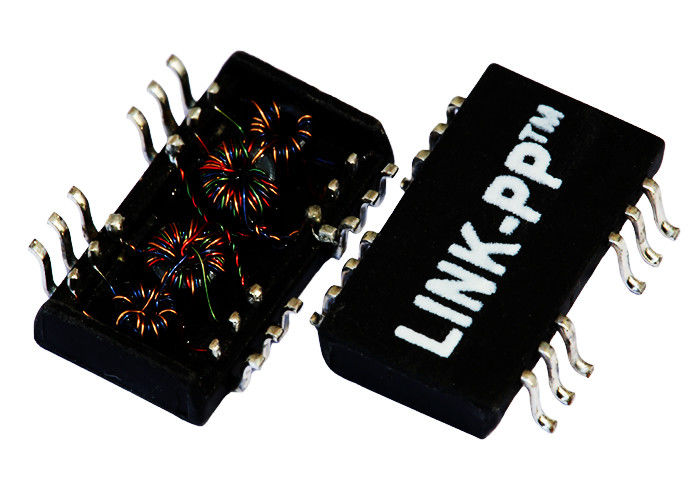

* H16105DF là một mô-đun bộ lọc thông thấp cho các giao diện Ethernet 10/100 Base-T.
* Nó tích hợp nhiều bộ lọc với độ suy giảm dải chặn cao và tổn thất dải thông thấp.
* Một bộ chặn chế độ chung làm giảm phát xạ tiếng ồn dẫn và bức xạ.
* Máy biến áp cách ly bảo vệ chống hư hỏng tĩnh điện trên các cặp xoắn.
* Tương thích với nhiều bộ thu phát 10/100TX khác nhau yêu cầu tỷ lệ vòng truyền và nhận 1:1
* Dành cho ADAS, MAU, bộ chia, bo mạch chủ, thiết bị truyền thông và các ứng dụng mạng có dây.
* Nhiệt độ hoạt động: 0°C - 70°C.
* Không chứa chì / Tuân thủ RoHS
* Giao diện kênh đơn cho các ứng dụng Ethernet 10/100Mbps với CMC được điều chỉnh để tăng cường hiệu suất hệ thống EMC.
* Xếp hạng hàn đỉnh RoHS 260°C, xếp hạng hàn đỉnh không RoHS 225°C Đối với bộ phận RoHS, hãy thêm hậu tố -R.
| Thông số | Thông số kỹ thuật |
|---|---|
| Tỷ lệ vòng (±5%) | TX=1CT:1CT RX=1CT:1CT |
| Độ tự cảm OCL | 350uH Tối thiểu (100KHz / 0.1Vrms, Phân cực DC 8mA) 120uH Tối thiểu (100KHz / 0.1Vrms, Phân cực DC 18mA) |
| Tổn thất chèn | 1-100MHz: -1.1dB Tối đa 100-125MHz: -1.2dB Tối đa |
| Tổn thất trở lại |
1-40MHz: -16dB Tối thiểu 80-100MHz: -8dB Tối thiểu |
| Xuyên âm | 1-100MHz: -30dB Tối thiểu |
| Chế độ chung để từ chối chế độ chung | 1-100MHz: -30dB Tối thiểu |
| Đánh giá dòng điện / điện áp DC chân pse | 600mA Tối đa @ 54VDC (Liên tục) |
| Kiểm tra Hipot | 1500Vrms Tối thiểu |
| Nhiệt độ hoạt động | 0~70°C |
Số bộ phận thay thế của H16105DF FPE là LP41689PNL. Nó được áp dụng cho nhiều lĩnh vực, như Hệ thống hỗ trợ người lái xe nâng cao (ADAS) trong ô tô, thiết bị truyền thông, mạng có dây, hệ thống doanh nghiệp và máy móc doanh nghiệp.
Bạn có thể tìm thấy nhiều mẫu linh kiện điện tử từ các nhà sản xuất nổi tiếng thế giới tại LINK-PP. Các sản phẩm này được lựa chọn cẩn thận và kiểm soát chất lượng nghiêm ngặt, cộng với chúng tôi cung cấp bảo hành 1 năm. Về hậu cần, bạn có thể chọn DHL, FedEx, UPS, TNT và EMS hoặc bất kỳ công ty giao nhận hàng hóa nào khác. Vì vậy, bạn có thể đặt hàng H16105DF từ LINK-PP một cách tự tin.
|
