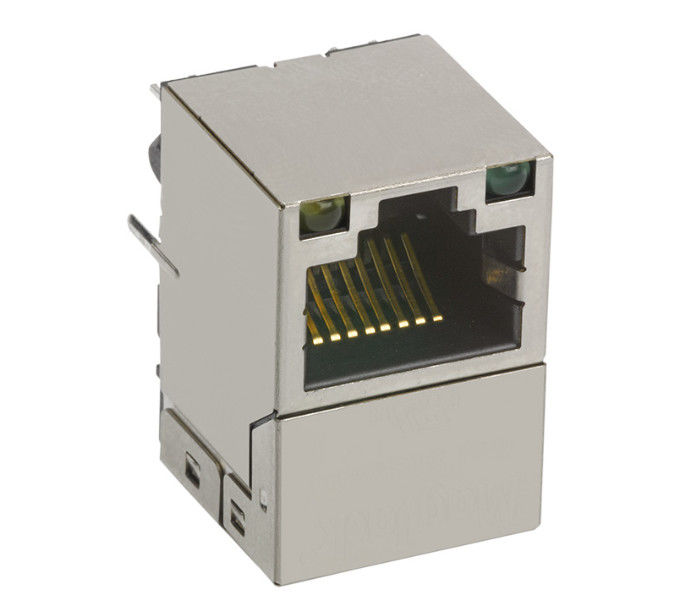

V8BR-1AX1-GH RJ45 hỗ trợ kết nối dọc 60W 4PPoE Bel Magnetics

Thông tin chi tiết sản phẩm

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: LINK-PP

Chứng nhận: UL,ISO,ROHS,REACH

Số mô hình: V8BR-1AX1-GH

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 60 cái/480 cái/1920 cái

Giá bán: $1.0 - $2.8

chi tiết đóng gói: Thẻ

Thời gian giao hàng: 1-2 tuần

Điều khoản thanh toán: T/T, L/C, Western Union, NET30/60/90 Ngày,

Khả năng cung cấp: 5KK/tháng

Nhận giá tốt nhất
Làm nổi bật:

V8BR-1AX1-GH

,

PoE RJ45 thẳng đứng

,

Bộ kết nối PoE RJ45 60W

Phần KHÔNG.:
V8BR-1AX1-GH
Số cổng:
1x1
Tốc độ:
1000Base-T
Loại lắp đặt:
Qua lỗ
Loại đèn LED:
G/Y
Cấu hình cổng:
Dọc
BẢNG EMI:
Không.
XẾP HẠNG POE:
4PPoE 60W
Nhiệt độ hoạt động:
-40 đến 85oC
Dòng:
Bel Từ tính
Phần KHÔNG.:
V8BR-1AX1-GH
Số cổng:
1x1
Tốc độ:
1000Base-T
Loại lắp đặt:
Qua lỗ
Loại đèn LED:
G/Y
Cấu hình cổng:
Dọc
BẢNG EMI:
Không.
XẾP HẠNG POE:
4PPoE 60W
Nhiệt độ hoạt động:
-40 đến 85oC
Dòng:
Bel Từ tính
V8BR-1AX1-GH RJ45 hỗ trợ kết nối dọc 60W 4PPoE Bel Magnetics

Mô tảV8BR-1AX1-GHJack RJ45 thẳng đứng:

V8BR-1AX1-GH là một đầu nối RJ45 cổng duy nhất 1x1, được thiết kế đặc biệt cho các ứng dụng Ethernet 1000BASE-T đòi hỏi khả năng PoE.Cấu hình cổng dọc giúp dễ dàng tích hợp vào PCB nhỏ gọn trong khi duy trì hiệu suất đáng tin cậyNó có thể triển khai 60W PoE để tăng gấp đôi công suất mà sản phẩm của nó có thể xử lý trên bất kỳ ứng dụng hiện có nào trong khi tăng tốc độ 10 lần so với Gigabit Ethernet tiêu chuẩn.Các ICM gắn thẳng đứng có khả năng tương thích ngược với các mạng Ethernet hiện có và tương thích với tất cả các PHY 1GBASE-T thông qua 10GBASE-TCác tính năng chính bao gồm đèn LED màu xanh lá cây / vàng để chỉ rõ tình trạng mạng và phạm vi nhiệt độ hoạt động mở rộng từ -40 °C đến 85 °C,đảm bảo hoạt động ổn định trong môi trường công nghiệp và thương mạiỨng dụng phù hợp bao gồm bảng chủ một bảng, máy tính công nghiệp, máy in, thẻ con, bộ điều khiển công nghiệp và bất kỳ ứng dụng nào yêu cầu đầu nối Ethernet gắn thẳng đứng,nơi mà không gian trên hội đồng quản trị là một ưu đãi.

Các vật liệu chính của RJ45 MagJack dọc:

  • Vỏ nhựa:Thermoplastic PBT, màu đen, xếp hạng dễ cháy UL 94V-0
  • Bọc tiếp xúc:30 Micron Hard Gold Plating hoặc tương đương
  • Pin đầu ra:Sợi đồng phủ thiếc, đường kính 0,018 inch, 100 micron tối thiểu Tin Attenuation, chân được đắm hàn
  • Metal Shield:Thép không gỉ (tất cả các đường dẫn đất đều được đệm)

Thông số kỹ thuật điện (@ 25°C):

Số phần V8BR-1AX1-GH
Tỷ lệ xoay

TP1: 1CT :1CT ± 2%
TP2: 1CT :1CT ± 2%

TP3: 1CT :1CT ± 2%

TP4: 1CT :1CT ± 2%

Mất tích nhập

0.1~1MHz: -1.0dB tối đa.

1 ~ 65MHz: -0.8dB tối đa.

65~100MHz: -1,0dB tối đa.

100~125MHz: -1.2dB tối đa.

Lợi nhuận mất mát

0.5 ~ 40MHz: -18dB Min

40~100MHz: -12+20 log (f/80MHz) dB Min

Việc từ chối chế độ chung -30dB Min.@1~100 MHz
Cross Talk -30dB MIN. @ 1~100MHz
Độ điện dẫn (OCL) @ 100KHz, 0,1V,

Kênh 1 và 2

350 μH Min. @8mA DC BIAS

Kênh 3 và Kênh 3:

350 μH Min. @8mA DC BIAS

120 μH Min. @19mA DC BIAS

Kiểm tra HiPot 2250 VDC



V8BR-1AX1-GHHình vẽ -- Định dạng PCB khuyến cáo:

V8BR-1AX1-GH Vertical RJ45 Connector



V8BR-1AX1-GHVẽ...Kế hoạch:

60W PoE RJ45 Connector

V8BR-1AX1-GHVẽ...Thông số kỹ thuật cơ khí:

V8BR-1AX1-GH Drawing
