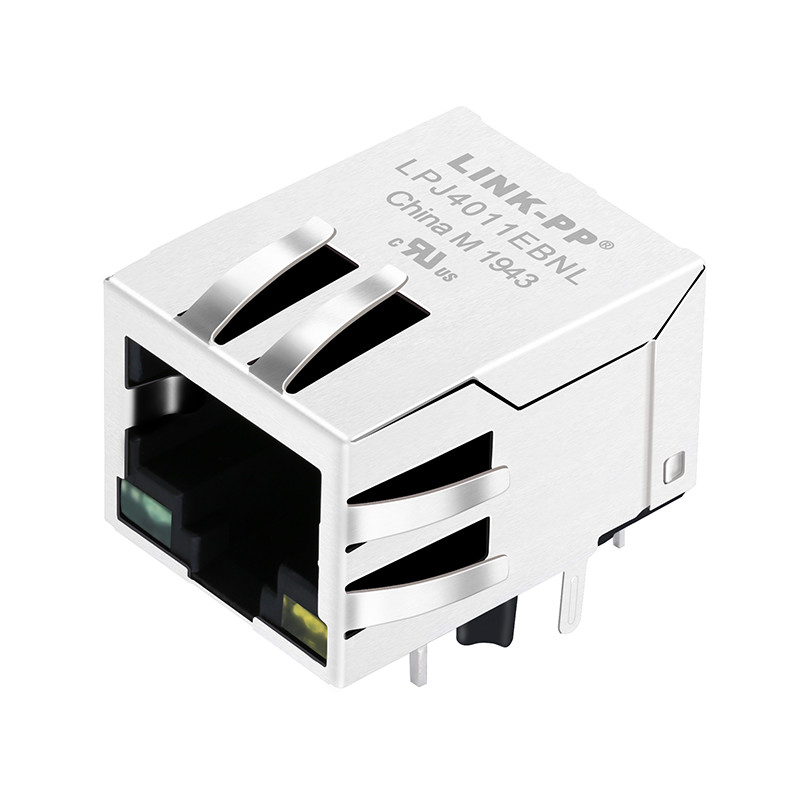

Name: HR913129C Kết nối cổng đơn RJ45 với từ tính tích hợp
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: HR913129C (LPJ4011ebnl）
Price: 0.50 USD
Availability: InStock

Thông tin chi tiết sản phẩm

Nguồn gốc: Quảng Đông, Trung Quốc

Hàng hiệu: LINK-PP

Chứng nhận: RoHS,FCC

Số mô hình: HR913129C (LPJ4011ebnl）

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 10pcs

Giá bán: $0.5-$0.9

chi tiết đóng gói: Vỉ

Thời gian giao hàng: Sở hữu

Điều khoản thanh toán: TT,NET30/60/90 Ngày

Khả năng cung cấp: 6000000/Tháng

Nhận giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả Sản phẩm

Làm nổi bật:
                                                                                                                                                                                    Tích hợp nam châm RJ45, HR913129C, Đầu nối RJ45 từ tính


Series:	8P8C RJ45 Connector	Số cổng:	Cổng đơn
Latch:	Tab-UP	từ tính:	Với
LED:	Left Green，Right Yellow	RoHS Compliant:	Yes

Series:	8P8C RJ45 Connector
Số cổng:	Cổng đơn
Latch:	Tab-UP
từ tính:	Với
LED:	Left Green，Right Yellow
RoHS Compliant:	Yes

HR913129C Kết nối cổng đơn RJ45 với từ tính tích hợp

HR913129C Các thông số kỹ thuật về đầu nối từ RJ45:

Các mục	Bộ kết nối RJ45 được bảo vệ
Thông số kỹ thuật vật liệu
Nhà ở	PA66 GF Màu đen UL94V0
Vệ trường	30u" Nickel trên 0,20mm Độ dày đồng
Đặt	PA66 GF Màu đen UL94V0 Phosphor đồng 0.35mm Độ dày Vùng mạ: 30 u" vàng trên 50 u" niken Vùng hàn: 100 u" thiếc trên 50 u" niken
Hiệu suất cơ khí
Lực giao phối	5 lbs tối đa
Sức mạnh giải tán	5 lbs tối đa
Cắm vào Jack Lực giữ	Ít nhất 20 lbs
Tuổi thọ hoạt động	750 chu kỳ tối thiểu
Nhiệt độ hoạt động và lưu trữ
Phạm vi nhiệt độ hoạt động	0°C ~ +70°C
Phạm vi nhiệt độ lưu trữ	-40°C ~ +85°C

Tính năng của HR913129C 1x1 Port Tab-UP RJ45 Connector:

1. Chứng nhận môi trường và an toàn

Tuân thủ RoHS: Thiết kế không có chì (không có Pb), đáp ứng các yêu cầu môi trường.
Chứng chỉ UL: Thành phần được công nhận bởi UL (Dữ liệu số E330599), đảm bảo an toàn.

2Tính năng điện hiệu suất cao

IEEE 802.3 Tiêu chuẩn tương thích:

Ít nhất 350μH OCL (Open Circuit Inductance) trong điều kiện thiên vị 8mA DC.
Phù hợp với điện áp cách ly 2250V DC (yêu cầu IEEE 802.3).
Ứng dụng EMI tuyệt vời: Thiết kế tối ưu để giảm nhiễu điện từ.
Tiếng xuyên qua thấp và mất đi trở lại: Đảm bảo tính toàn vẹn của tín hiệu.

3. Thiết kế tối ưu hóa và độ tin cậy

Tiết kiệm không gian PCB: Các thành phần từ tính tích hợp (điện biến/choke) đơn giản hóa bố trí.
Giảm các thành phần từ bên ngoài: Chi phí BOM thấp hơn, năng suất cải thiện.
Độ tin cậy cao: Thiết kế hợp lý giảm thiểu điểm hỏng, phù hợp với các ứng dụng cấp công nghiệp.

4Ứng dụng điển hình

Thiết bị Ethernet (ví dụ: chuyển mạch, bộ định tuyến, mô-đun truyền thông công nghiệp).
Hệ thống nhúng đòi hỏi điện áp cách ly cao và EMI

Thông số kỹ thuật điện (25°C)

Parameter	Điều kiện	Khoảng phút	Tối đa	Đơn vị
Tỷ lệ xoay	TX=ICT:ICT, RX=ICT:ICT	± 2%	-	-
Chất dẫn điện (OCL)	@100kHz, 0.1V, 8mA DC Bias	350	-	μH
Mất tích nhập	1.065MHz	-	- Một.0	dB
Lợi nhuận mất mát	1 ¢10MHz	- 20	-	dB
	10-30MHz	- 16	-	dB
	3060MHz	- 12	-	dB
	60-100MHz	- 10	-	dB
Cross Talk	1 ¢30MHz	-40	-	dB
	3060MHz	- 35	-	dB
	60-100MHz	- 30	-	dB
Việc từ chối chế độ chung	1 ¢50MHz	- 30	-	dB
	50-150MHz	- 20	-	dB
Thử nghiệm Hipot	-	1500	-	Vrms
Nhiệt độ hoạt động	-	-40	+85	°C
