Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ISO,ROHS,REACH
Số mô hình: 74941503
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 10pcs
Giá bán: có thể đàm phán
chi tiết đóng gói: Băng và cuộn
Thời gian giao hàng: 2 tuần
Điều khoản thanh toán: TT, NET30/60/90 Ngày, Western Union
Khả năng cung cấp: 500K/tháng
trạng thái: |
Hoạt động |
Số phần: |
74941503 |
Điện áp phân lập gia cố: |
4500V AC |
cảng: |
1 |
Nhiệt độ hoạt động: |
-40 ° C lên đến +125 ° C |
núi: |
SMT |
trạng thái: |
Hoạt động |
Số phần: |
74941503 |
Điện áp phân lập gia cố: |
4500V AC |
cảng: |
1 |
Nhiệt độ hoạt động: |
-40 ° C lên đến +125 ° C |
núi: |
SMT |

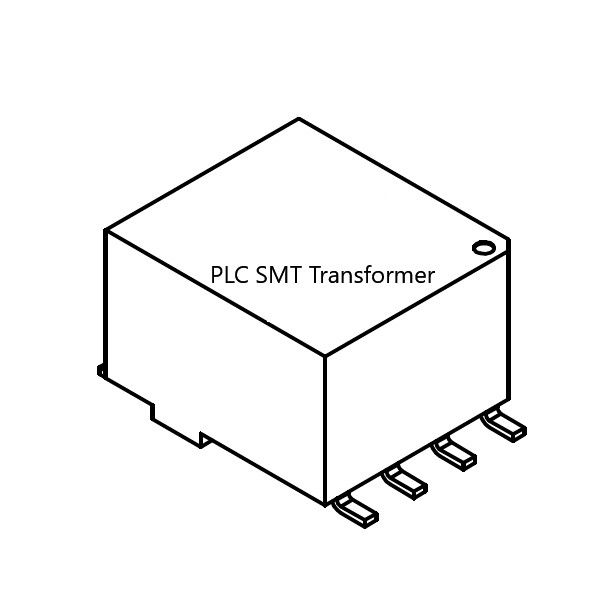

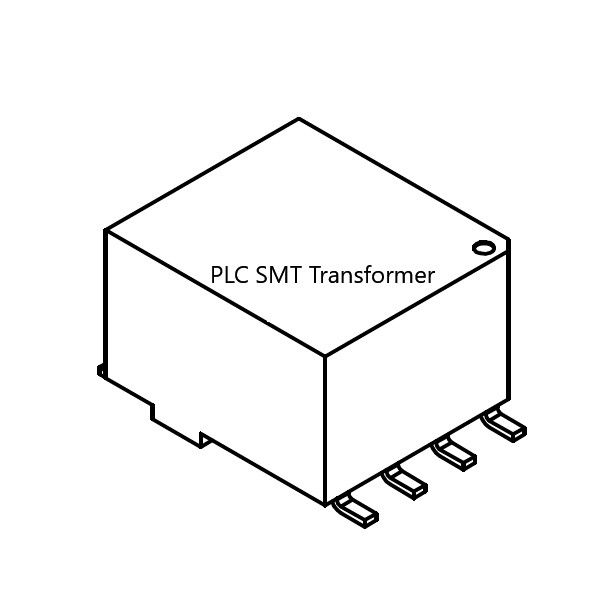

●Loại sản phẩm: Bộ biến áp Ethernet cho truyền thông Ethernet / đường dây điện
● Tỷ lệ quay:1:4:3(khoan dung ± 3%)
● Lắp đặt:Thiết bị gắn bề mặt (SMT)
● Nhiệt độ hoạt động:-40°C đến +125°C(độ công nghiệp / ô tô)
● Sự cô lập cao:4500 VAC(1 phút, cơ bản đến thứ cấp)
● Gói:SMT 8-pinthiết kế nhỏ gọn
● Tuân thủ: RoHS & REACH phù hợp
| Tài sản | Điều kiện thử nghiệm | Giá trị | Đơn vị | Sự khoan dung |
|---|---|---|---|---|
| Khả năng dẫn điện (L) | 2 MHz/100 mV (Pins 1-4) | 20 | μH | phút. |
| Khả năng dẫn độ rò rỉ (Ls) | 2 MHz/100 mV | 0.05 | μH | Tối đa. |
| Tỷ lệ quay (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| Điện áp thử nghiệm cách nhiệt (Vt) | 1 phút. | 4500 | V (AC) | phút. |
| Kháng cách nhiệt (Rso) | - | 10 | MΩ | phút. |
| Kháng điện DC 1 (R ∞ 1) | Pin 2-3 (pin ngắn 5-8) | 85 | mΩ | Tối đa. |
| Kháng điện đồng 2 (R ̇2) | Pin 1-4 | 20 | mΩ | Tối đa. |
| Kháng DC 3 (R ̇3) | Pin 5-8 | 70 | mΩ | Tối đa. |
Ghi chú:
1. Các kết nối chân là rất quan trọng cho các phép đo kháng cự
2. độ khoan dung tỷ lệ xoay là ± 3%
| Parameter | Thông số kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -40°C đến +125°C |
| Điều kiện lưu trữ | < 40 °C; < 75% RH (trong bao bì ban đầu) |
| Mức độ nhạy cảm với độ ẩm (MSL) | 1 |
| Điều kiện thử nghiệm | +20°C, 33% RH (trừ khi được chỉ định) |
| Tiêu chuẩn | Tình trạng tuân thủ |
|---|---|
| Chứng nhận RoHS | Phù hợp [2011/65/EU & 2015/863] |
| Chứng nhận REACH | Phù hợp hoặc tuyên bố [ (EC) 1907/2006] |
