Thông tin chi tiết sản phẩm
Nguồn gốc: HuiZhou, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: RoHS Compliant

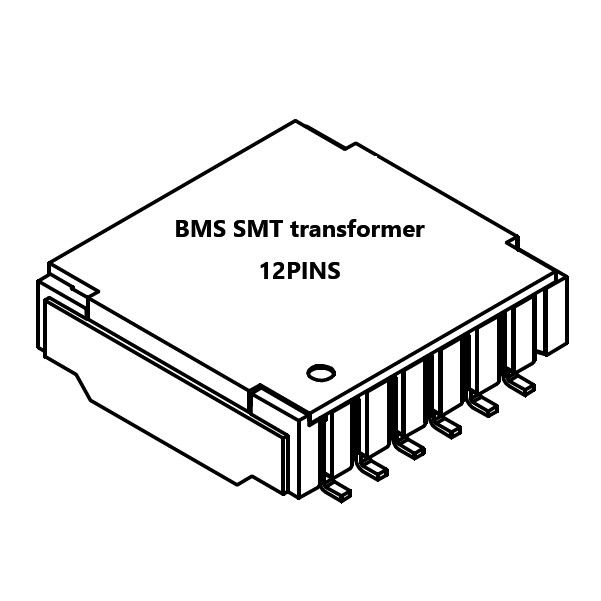

Số mô hình: 74942300
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100pcs
Giá bán: $0.9-$2.3
chi tiết đóng gói: Băng và cuộn
Thời gian giao hàng: 2 đến 3 tuần
Điều khoản thanh toán: D/A, T/T, Western Union, MoneyGram
Khả năng cung cấp: 5KK/tháng
Số cổng: |
2 |
ghim: |
12 |
Kích thước: |
15,1x14,7x4,75mm |
điện áp làm việc: |
điện áp một chiều 1000V |
Củng cố sự cô lập: |
4300V DC |
OEM/ODM: |
Hỗ trợ |
Tỉ lệ lần lượt: |
1CT:1CT |
Nhiệt độ hoạt động: |
-40 lên đến +125 ° C |
Số cổng: |
2 |
ghim: |
12 |
Kích thước: |
15,1x14,7x4,75mm |
điện áp làm việc: |
điện áp một chiều 1000V |
Củng cố sự cô lập: |
4300V DC |
OEM/ODM: |
Hỗ trợ |
Tỉ lệ lần lượt: |
1CT:1CT |
Nhiệt độ hoạt động: |
-40 lên đến +125 ° C |
| Tài sản | Điều kiện thử nghiệm | Giá trị | Đơn vị | Sự khoan dung |
|---|---|---|---|---|
| Khả năng dẫn điện (L) | 100 kHz / 100 mV | 150-450 | μH | tối đa. |
| Mất tích nhập (IL) | 4 MHz | - 0.25 | dB | Tối đa. |
| Mất lợi nhuận (RL) | 4 MHz @ 100 Ω | - 20 | dB | phút. |
| Tỷ lệ từ chối chế độ thông thường (CMRR1) | 1-10 MHz | - 35 | dB | phút. |
| Tỷ lệ từ chối chế độ thông thường (CMRR1) | 10-1000 MHz | - 20 | dB | phút. |
| Điện áp hoạt động | - | 1000 | V (DC) | - |
| Điện áp thử nghiệm cách nhiệt (DC) | , 1 phút | 4300 | V (DC) | phút. |
| Điện áp thử nghiệm cách nhiệt (AC) | , 1 phút | 3100 | V (AC) | phút. |
| Khả năng thấm () | 100 kHz / 100 mV | 0.5 | μH | Tối đa. |
| Kháng cách nhiệt () | - | 400 | MΩ | phút. |
| Khoảng cách thoát () | - | 10 | mm | phút. |
| Khoảng cách lướt () | - | 10 | mm | phút. |
| Kháng điện DC 1 (phía biến áp) | 450 | mΩ | Tối đa. | |
| DC Resistance 2 (CMC Side) | 850 | mΩ | Tối đa. |
Ghi chú quan trọng:
Phạm vi điện dẫn đại diện cho các giá trị tối thiểu (150 μH) và tối đa (450 μH)
Tất cả các điện áp thử nghiệm cách điện là các giá trị tối thiểu yêu cầu
Các giá trị kháng khác nhau giữa phía biến áp (450 mΩ tối đa) và phía choke chế độ chung (850 mΩ tối đa)
