Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: 634108185521
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: $0.06-$0.9
chi tiết đóng gói: T&R
Thời gian giao hàng: SHIP NGAY HÔM NAY
Điều khoản thanh toán: TT,NET30/60/90 Ngày
Khả năng cung cấp: 3KK/Tháng
Hệ thống ứng dụng: |
Cat 3 |
Cổng: |
1 |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
PoE: |
không PoE |
Tab: |
Tab xuống |
Loại kết nối: |
8p8c |
Nhiệt độ hoạt động: |
-40 °C đến +85 °C |
Hệ thống ứng dụng: |
Cat 3 |
Cổng: |
1 |
Kiểu lắp: |
smt |
Biến tỷ lệ: |
1:1 |
PoE: |
không PoE |
Tab: |
Tab xuống |
Loại kết nối: |
8p8c |
Nhiệt độ hoạt động: |
-40 °C đến +85 °C |

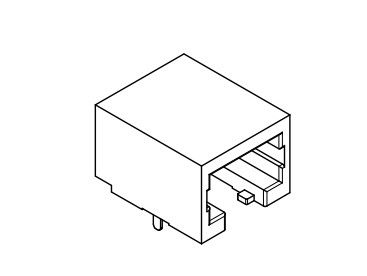

Đặc biệt 634108185521 Jack RJ45 Cấu hình thấp 8P8C do LINK-PP sản xuất là đầu nối Ethernet công nghệ gắn bề mặt (SMT) cao cấp, được thiết kế đặc biệt cho bố cục bảng mạch in (PCB) mật độ cao. Với thiết kế nhỏ gọn, cấu hình thấp, jack cắm mô-đun CAT 3 này đảm bảo truyền tín hiệu đáng tin cậy và ổn định cấu trúc cho các thiết bị viễn thông và mạng hiện đại. Tuân thủ đầy đủ các tiêu chuẩn UL, RoHS, REACH và ISO, đây là lựa chọn tối ưu cho các kỹ sư tìm kiếm giải pháp kết nối tiết kiệm không gian và bền bỉ.
| Danh mục | Thông số kỹ thuật |
|---|---|
| Mã đặt hàng | 634108185521 |
| Loại đầu nối | 8P8C (RJ45) |
| Kiểu lắp đặt | Gắn bề mặt (SMT) |
| Hướng | Ngang (Góc phải) |
| Hướng tab | Tab xuống |
| Chống nhiễu | Không chống nhiễu (Vỏ nhựa) |
| Chu kỳ kết nối | 750 Chu kỳ (Độ bền) |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Thông số | Thông số kỹ thuật |
|---|---|
| Dòng điện định mức | 1.5A |
| Điện áp làm việc | 125V AC |
| Điện áp chịu đựng | 1000V AC (60s) |
| Điện trở tiếp xúc | ≤30mΩ (tối đa) |
| Điện trở cách điện | ≥1000MΩ (tối thiểu) |
| Thông số | Kích thước (mm) | Dung sai |
|---|---|---|
| Chiều rộng | 15.10 | ±0.15 |
| Chiều sâu | 18.10 | ±0.15 |
| Chiều cao | 11.50 | ±0.15 |
| Bước chân SMT | 1.27 | ±0.15 |
| Cạnh trước đến tâm chốt định vị | 7.90 | ±0.20 |
| Lỗ chốt định vị | 1.40 | ±0.15 |
| Bề rộng pad PCB | 0.80 | ±0.15 |
| Bước pad | 8.89 | ±0.15 |
| Thành phần | Vật liệu/Tiêu chuẩn |
|---|---|
| Vật liệu vỏ | PA9T (Polyamide 9T), Đen |
| Xếp hạng chống cháy | UL94 V-0 |
| Tiếp điểm | Hợp kim đồng (Mạ vàng trên Niken) |
| Tuân thủ môi trường | RoHS, REACH, UL Approved |
| Thông số | Thông số kỹ thuật |
|---|---|
| Đóng gói | Khay (Số lượng tiêu chuẩn: 100) |
| MOQ | 1 Cái |
Jack RJ45 SMT 634108185521 có tính linh hoạt cao và được triển khai rộng rãi trong nhiều hệ thống mạng và truyền thông, bao gồm:
Phù hợp cho:
Sử dụng trong:
Lý tưởng cho:
Tìm kiếm giá bán buôn hoặc thông số kỹ thuật tùy chỉnh cho Jack RJ45 cấu hình thấp 634108185521? Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ bạn.
[Liên hệ LINK-PP ngay] | [Yêu cầu mẫu miễn phí]
Jack RJ45 cấu hình thấp là một jack cắm mô-đun Ethernet nhỏ gọn được thiết kế với chiều cao dọc giảm so với các jack RJ45 tiêu chuẩn. Nó thường được sử dụng trong các thiết bị có không gian PCB và kích thước vỏ bị hạn chế.
Có. 634108185521 là jack mô-đun RJ45 SMT (Công nghệ gắn bề mặt) được thiết kế để gắn trực tiếp lên bề mặt PCB.
8P8C đề cập đến tám vị trí và tám tiếp điểm. Đây là cấu hình giao diện phổ biến được sử dụng cho các đầu nối mô-đun Ethernet.
Không. Mẫu này là jack RJ45 chỉ có đầu nối, không có biến áp tích hợp hoặc mạch từ Ethernet.
Jack RJ45 cấu hình thấp thường được sử dụng trong thiết bị viễn thông, hệ thống Ethernet công nghiệp, thiết bị nhúng và phần cứng mạng nhỏ gọn có chiều cao PCB bị hạn chế.
Có. Thiết kế SMT cho phép tương thích với các quy trình lắp ráp bề mặt tự động.
Jack RJ45 SMT được gắn trực tiếp lên các pad bề mặt PCB, cho phép lắp ráp tự động và thiết kế nhỏ gọn, trong khi jack xuyên lỗ yêu cầu các lỗ khoan trên PCB và cung cấp khả năng giữ cơ học chắc chắn hơn.
