Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: RoHS
Số mô hình: 1-1840326-7
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 10pcs
Giá bán: $3-$5.5
chi tiết đóng gói: Dây băng và cuộn (TR)
Thời gian giao hàng: 3-5 ngày
Điều khoản thanh toán: T/T, L/C, Western Union
Khả năng cung cấp: 600k/tháng
Tên sản phẩm: |
Đầu nối Gigabit 2x6 RJ45 xếp chồng lên nhau |
Số phần: |
1-1840326-7 |
Cấu hình cổng: |
2x6 (Cấu hình xếp chồng) |
Loại lắp đặt: |
xuyên lỗ |
Định hướng: |
Góc bên phải (Nhập bên) |
che chắn: |
Có (hoàn toàn EMI được che chắn) |
đèn LED: |
Với các chỉ số LED |
Điểm tốc độ: |
10/100/1000 Cơ sở-t |
từ tính: |
tích hợp |
Tuân thủ: |
IEEE 802.3ab, Rohs |
Tên sản phẩm: |
Đầu nối Gigabit 2x6 RJ45 xếp chồng lên nhau |
Số phần: |
1-1840326-7 |
Cấu hình cổng: |
2x6 (Cấu hình xếp chồng) |
Loại lắp đặt: |
xuyên lỗ |
Định hướng: |
Góc bên phải (Nhập bên) |
che chắn: |
Có (hoàn toàn EMI được che chắn) |
đèn LED: |
Với các chỉ số LED |
Điểm tốc độ: |
10/100/1000 Cơ sở-t |
từ tính: |
tích hợp |
Tuân thủ: |
IEEE 802.3ab, Rohs |

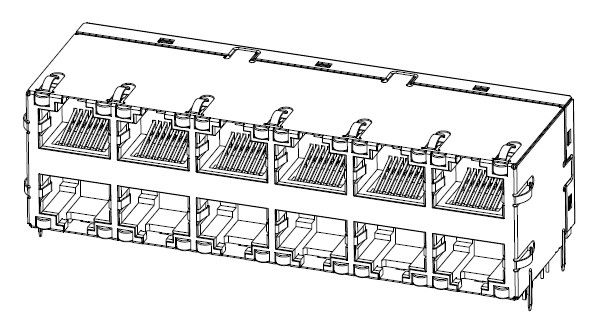

Các1-1840326-7là một hiệu suất caonối 2x6 RJ45 chồng lên nhauđược thiết kế đểGigabit Ethernet (10/100/1000Base-T)Các kết nối này tích hợp trực tiếp các thành phần từ tính như biến áp cách ly và nút thắt chế độ chung vào lồng, đơn giản hóa thiết kế bảng và giảm số lượng thành phần.Nó có tính năngChỉ số LEDcho mỗi cổng để hiển thị trạng thái và hoạt động mạng và cung cấp đầy đủEMI bảo vệlý tưởng cho các ứng dụng mật độ cao như chuyển mạch Ethernet, router và thẻ giao diện mạng (NIC),đầu nối này hỗ trợ truyền dữ liệu đáng tin cậy trong khi tiết kiệm không gian PCB có giá trị.
| Nhóm | Thông số kỹ thuật |
|---|---|
| Ứng dụng | 10/100/1000 Base-T Ethernet |
| Kháng trở | 100 Ohm |
| Tỷ lệ quay (Chip-Cable) | 11 (Tất cả 4 cặp) |
| Chế độ điện dẫn mạch mở (OCL) | 350μH Min @ 100kHz, 0.1Vrms, 8mA DC Bias (0 °C đến 70 °C, Tất cả bốn cặp) |
| Định hướng cặp | Hai hướng (tất cả bốn cặp) |
| Parameter | Thông số kỹ thuật |
|---|---|
| Mất tích nhập (LL) | -1,0dB tối đa (0,5MHz đến 100MHz) |
| Mất lợi nhuận (RL) | -12dB Min (0,5MHz đến 40MHz) -10dB Min (40,1MHz đến 100MHz) |
| Sự suy giảm qua âm thanh | -35dB Min (0,5MHz đến 40MHz) -33dB Min (40.1MHz đến 100MHz) |
| Việc từ chối chế độ thông thường (CMRR) | -30dB Min (0,5MHz đến 100MHz) |
| Điện áp cách ly | 1500Vrms trong 60 giây (Thời gian tăng: 1000V/s, tất cả cổng được kết nối) |
| Màu LED | Độ dài sóng chủ đạo (λd) | Điện áp phía trước (VF @ IF = 20mA) |
|---|---|---|
| Xanh | 565 nm | 1.8 ∙2.8V |
| Màu vàng | 585 nm | 1.8 ∙2.8V |
| Cam | 590 nm | 1.8 ∙2.8V |
| Màu đỏ | 630 nm | 1.8 ∙2.8V |
| Màu xanh | 470 nm | 2.8 ∙ 3.3V |
| Màu trắng | 5500K (nhiệt độ màu) | 2.8 ∙ 3.3V |
