Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: RoHS compliant
Số mô hình: 7498111001A
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 cái,Mẫu miễn phí
Giá bán: $0.21 - $0.7
chi tiết đóng gói: Thẻ
Thời gian giao hàng: khoảng 3 ngày
Điều khoản thanh toán: TT, NET30/60/90 Ngày, Western Union
Khả năng cung cấp: 20 nghìn chiếc mỗi tuần
Mã sản phẩm: |
7498111001A RJ45 LAN Transform |
OCL: |
350 Phahh tối thiểu |
Biến tỷ lệ: |
1: 1 (tx), 1: 1 (rx) |
Mất chèn: |
-1.0 db tối đa. |
Vật liệu cơ bản: |
Ferrite |
Mạ tiếp xúc: |
100% thiếc với niken |
Diện tích tiếp xúc: |
15 Lau "Vàng mạ |
Nhà ở: |
Nhựa nhiệt dẻo |
Khiên: |
50 "Niken trên 0,008" Hợp kim đồng |
UL 94V-0: |
Hỗ trợ nhà ở |
Mã sản phẩm: |
7498111001A RJ45 LAN Transform |
OCL: |
350 Phahh tối thiểu |
Biến tỷ lệ: |
1: 1 (tx), 1: 1 (rx) |
Mất chèn: |
-1.0 db tối đa. |
Vật liệu cơ bản: |
Ferrite |
Mạ tiếp xúc: |
100% thiếc với niken |
Diện tích tiếp xúc: |
15 Lau "Vàng mạ |
Nhà ở: |
Nhựa nhiệt dẻo |
Khiên: |
50 "Niken trên 0,008" Hợp kim đồng |
UL 94V-0: |
Hỗ trợ nhà ở |
| Parameter | Giá trị |
|---|---|
| Số phần | 7498111001A |
| Loại | 1000BASE-T MagJack |

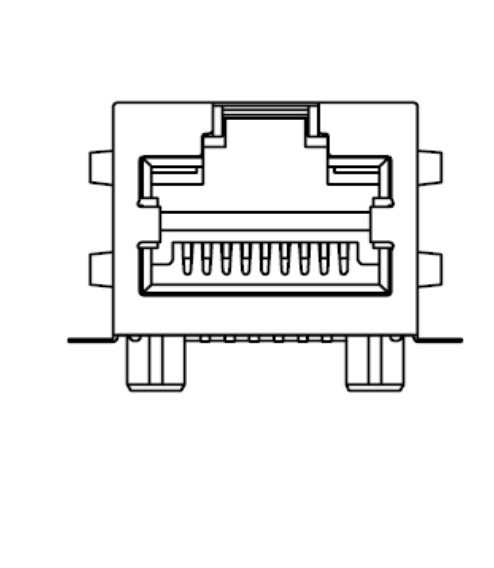

| Mô tả | Bộ kết nối 1000Base-T RJ45 với bộ biến áp tích hợp |
| Hỗ trợ PoE | Không. |
| Các cảng | 1 |
| Định hướng tab | Lên lên. |
| Đèn LED | Không LED |
| Auto MDIX | Vâng. |
| Tiếp tục điều hành. | -40 °C đến +85 °C |
| Ứng dụng |
IEEE 802.3ab phù hợp với 1000Base-T |
| Parameter | Thông số kỹ thuật |
|---|---|
| Chất dẫn điện (OCL) | 350 μH min @ 100 kHz, 100 mV, 8 mA DC Bias |
| Tỷ lệ quay (TR) | 1:1 (TX), 1:1 (RX) @ 100 kHz / 100 mV |
| Mất tích nhập (IL) | -1,0 dB tối đa (1 ‰ 100 MHz) |
| Mất lợi nhuận (RL) | -18 dB phút (1 ‰ 30 MHz) -15 dB phút (3060 MHz) -12 dB phút (60~80 MHz) -10 dB phút (80~100 MHz) |
| Việc từ chối chế độ thông thường (CMR) | -35 dB phút (1 ‰ 30 MHz) -30 dB phút (30-100 MHz) |
| Crosstalk (CT) | -37 dB phút (1 ‰ 30 MHz) -32 dB phút (3060 MHz) -27 dB phút (60-100 MHz) |
| Điện áp thử nghiệm Hi-Pot | 1500 Vrms, 1 phút |
Bộ biến áp LAN 7498111001A được thiết kế cho giao diện mạng Gigabit Ethernet (1000BASE-T). Nó cung cấp cách ly tín hiệu, khớp trở,và ức chế tiếng ồn giữa Ethernet PHY và đầu nối RJ45, đảm bảo truyền dữ liệu tốc độ cao đáng tin cậy trong thiết bị mạng.
Các ứng dụng điển hình bao gồm chuyển mạch Ethernet, router, thẻ giao diện mạng (NIC), thiết bị Ethernet công nghiệp và hệ thống mạng nhúng.
7498111001A được thiết kế cho 1000BASE-T Gigabit Ethernet, hỗ trợ truyền dữ liệu 1 Gbps qua cáp đồng đôi xoắn như Cat5e hoặc Cat6.
Tiêu chuẩn này được sử dụng rộng rãi trong các trung tâm dữ liệu, mạng doanh nghiệp và thiết bị Ethernet công nghiệp.

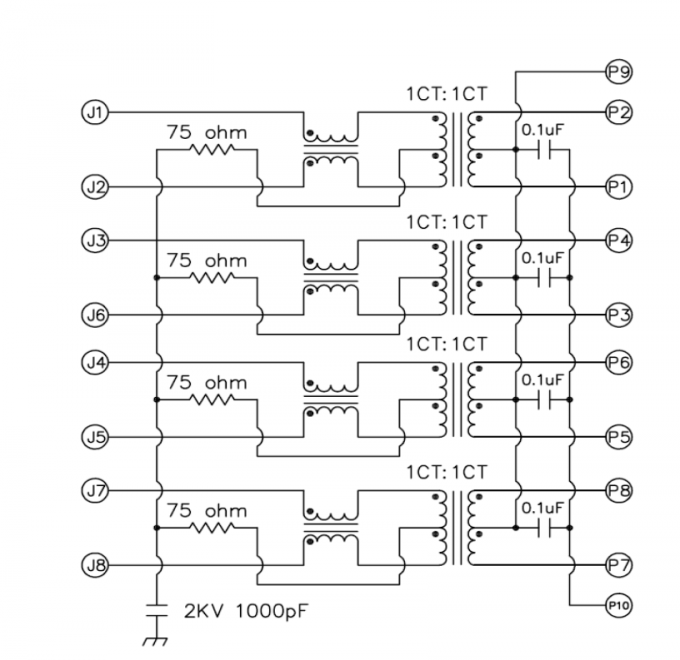

Một bộ biến áp LAN (điện tử Ethernet) thực hiện một số chức năng quan trọng trong giao diện Ethernet:
Các chức năng này giúp đảm bảo truyền thông Ethernet ổn định và phù hợp với tiêu chuẩn.
Đúng vậy, bộ biến áp LAN 7498111001A được thiết kế để hoạt động với các bộ thu Gigabit Ethernet PHY hỗ trợ 1000BASE-T.Nó có thể được tích hợp vào thiết kế giao diện Ethernet nơi cần từ tính giữa đầu nối PHY và đầu nối RJ45.
Các kỹ sư nên xác minh trở ngại, tỷ lệ xoay và hướng dẫn bố trí để đảm bảo khả năng tương thích tối ưu.
Bộ biến áp 7498111001A WE-RJ45LAN thường được sử dụng trong:
Thiết kế nhỏ gọn của nó làm cho nó phù hợp với phần cứng mạng mật độ cao.
Một bộ biến áp LAN cải thiện chất lượng tín hiệu bằng cách:
Các tính năng này rất cần thiết để duy trì giao tiếp Gigabit Ethernet đáng tin cậy qua cáp đồng.
