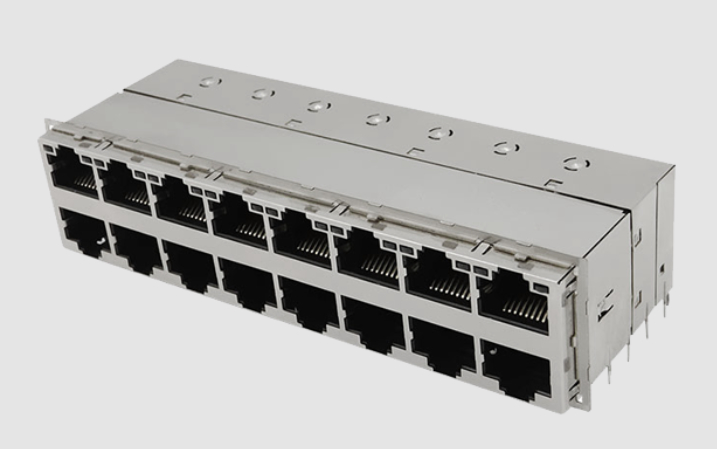

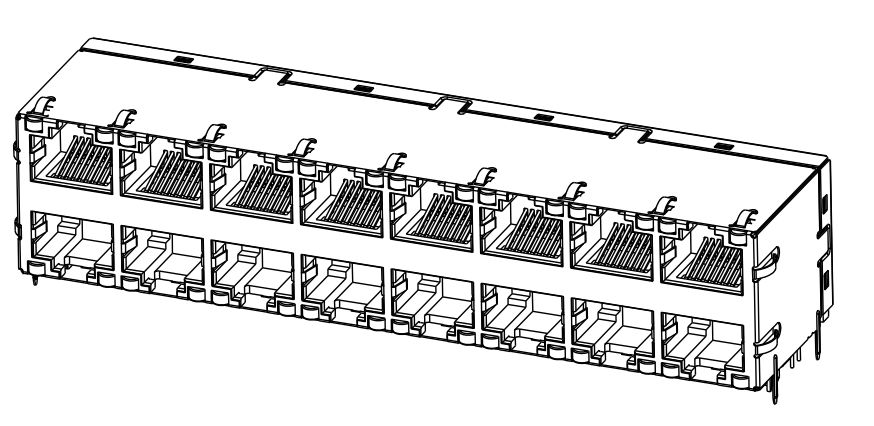

1-1840870-4 Mô-đun kết nối tích hợp RJ45 2x8 cổng với đèn LED

Bộ 1-1840870-4 MagJack là đầu nối RJ45 xếp chồng 2x8 hiệu suất cao với từ tính tích hợp, được thiết kế để hỗ trợ các ứng dụng Ethernet Gigabit 1000BASE-T. Được thiết kế để có độ tin cậy và hiệu quả, Mô-đun Đầu nối Tích hợp (ICM) này rất lý tưởng cho thiết bị mạng, máy chủ và thiết bị truyền thông yêu cầu thiết kế nhỏ gọn và tính toàn vẹn tín hiệu vượt trội. Với cấu hình xếp chồng, kích thước nhỏ gọn và hiệu suất điện đáng tin cậy, RJ45 2x8 1-1840870-4 là một lựa chọn tuyệt vời cho bộ chuyển mạch mạng, bộ định tuyến, máy chủ, hệ thống Ethernet công nghiệp và các ứng dụng viễn thông.

• Suy hao chèn (IL): ≤1 dB (0.5-100 MHz)
• Suy hao phản xạ (RL): ≥18 dB (0.5-40 MHz)
• Suy hao xuyên âm: ≥35 dB (0.5-100 MHz)
• Tỷ lệ triệt tiêu chế độ chung (CMRR): ≥30 dB (0.5-100 MHz)
• Điện áp cách ly: 2250 VDC (Tối đa), cho 500 V/s, tất cả các cổng được kết nối

• Cấu hình cổng: Bố cục xếp chồng 2x8, được tối ưu hóa cho các thiết kế mật độ cao.
• Tốc độ dữ liệu: Hỗ trợ Ethernet Gigabit 1000BASE-T với khả năng tương thích ngược với 10/100BASE-T.
• Hiệu suất từ tính: Trở kháng 100Ω, OCL tối thiểu 350uH, tỷ lệ vòng 1:1 trên cả bốn cặp, đảm bảo tính toàn vẹn tín hiệu và triệt tiêu EMI.
• Chỉ báo LED: Đèn LED hai màu (Xanh lục/Vàng) cung cấp trạng thái liên kết và hoạt động rõ ràng cho mỗi cổng.
• Kết cấu:
  • Vỏ: Nhựa nhiệt dẻo màu đen, được đánh giá UL 94V-0 về khả năng chống cháy.
  • Tấm chắn: Đồng thau, mạ niken trước với đuôi hàn thiếc để có độ bền.
  • Tiếp điểm: Đồng phốt pho với mạ vàng để có độ tin cậy lâu dài.
• Tab EMI: Thiết kế tích hợp tăng cường khả năng tương thích điện từ.
• Thông số kỹ thuật môi trường: Phạm vi nhiệt độ hoạt động từ 0°C đến +70°C, tuân thủ RoHS, không chứa halogen.
• Điện áp cách ly: Lên đến 2250VDC để tăng cường an toàn.
