Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: TLA-8T104WLF-T
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000/10K/25K
Giá bán: $0.08-$1.2
chi tiết đóng gói: T & r
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 ngày
Khả năng cung cấp: 3kk/tháng
Mã sản phẩm: |
TLA-8T104WLF-T |
Loại sản phẩm: |
Máy biến đổi Ethernet |
Điện cảm: |
350μH |
Biến tỷ lệ: |
1ct: 1ct |
Điện áp cách ly: |
1500Vrms |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |
Mã sản phẩm: |
TLA-8T104WLF-T |
Loại sản phẩm: |
Máy biến đổi Ethernet |
Điện cảm: |
350μH |
Biến tỷ lệ: |
1ct: 1ct |
Điện áp cách ly: |
1500Vrms |
Phạm vi nhiệt độ hoạt động: |
-40°C đến +85°C |

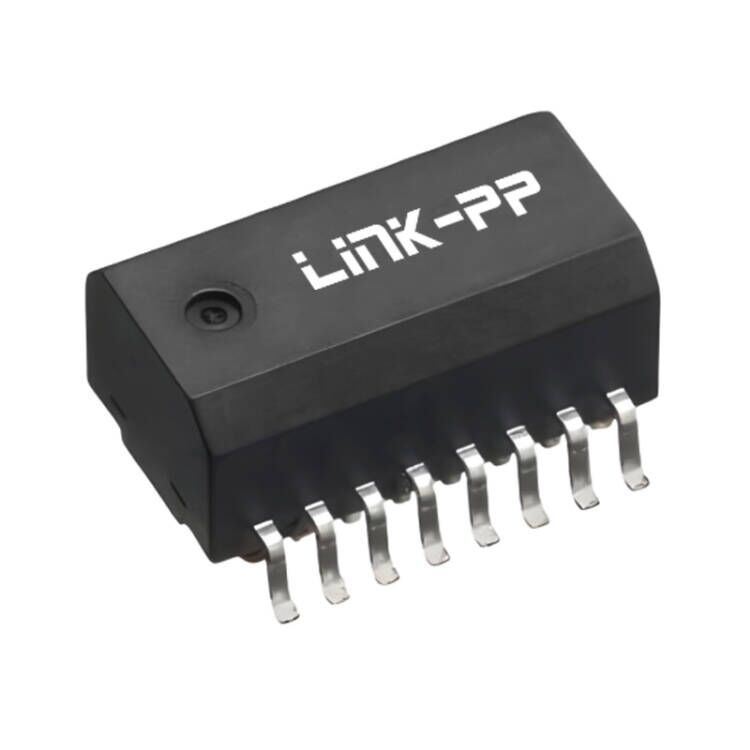

TLA-8T104WLF-T là một bộ biến áp xung LAN lớp ô tô, gắn trên bề mặt (SMD) ban đầu được sản xuất bởi TDK. Được thiết kế đặc biệt cho các mạng Ethernet 10/100BASE-TX,Mô-đun này đảm bảo tính toàn vẹn tín hiệu mạnh mẽ và truyền thông mạng đáng tin cậy trong môi trường đòi hỏi.
TLA-8T104WLF-T là một bộ biến áp xung LAN cấp ô tô TDK lỗi thời được phát triển ban đầu cho các ứng dụng Ethernet 10/100BASE-TX. Được thiết kế như một bộ biến áp Ethernet compact,nó cung cấp độ điện dẫn tối thiểu 350 μH, Tỷ lệ quay 1CT:1CT, điện áp cách ly 1500 Vrms và tuân thủ các yêu cầu độ tin cậy AEC-Q200 cho môi trường ô tô và công nghiệp đòi hỏi.
Mặc dù bộ phận TDK ban đầu đã đạt đến thời gian kết thúc (EOL), nhiều nhà sản xuất tiếp tục yêu cầu một bộ phận thay thế tương thích cho các thiết kế cũ và các sản phẩm có tuổi thọ dài.LINK-PP cung cấp các giải pháp biến áp Ethernet chất lượng cao với hiệu suất điện tương đương, giúp các kỹ sư duy trì sản xuất mà không phải thiết kế lại PCB hiện có.
Cho dù bạn đang duy trì ECU ô tô, thiết bị Ethernet công nghiệp, bộ điều khiển nhúng, hoặc thiết bị mạng, bộ biến áp Ethernet tương thích của chúng tôi cung cấp hiệu suất đáng tin cậy,khả năng sử dụng lâu dài, và hỗ trợ kỹ thuật.
-Chứng nhận ô tô:Hoàn toàn phù hợp với AEC-Q200, đảm bảo độ tin cậy và hiệu suất cao dưới áp lực nhiệt và cơ học khắc nghiệt.
-Tính toàn vẹn tín hiệu tối ưu:Có tỷ lệ quay 1CT:1CT tiêu chuẩn (cho cả kênh TX và RX) và mất tích chèn ≤ 1 dB (0,1 đến 100 MHz), đảm bảo truyền dữ liệu sạch.
-Khép kín chắc chắn:Cung cấp điện áp cách ly 1500 Vrms (50 Hz trong 1 phút), bảo vệ các IC nhạy cảm khỏi sóng điện và tiếng ồn vòng đất.
-Khả năng dẫn điện tiêu chuẩn:Cung cấp độ điện dẫn tối thiểu 350 μH (ở 100 kHz, 8 mA DC bias), đáp ứng các tiêu chuẩn IEEE 802.3 nghiêm ngặt cho Fast Ethernet.
-Khả năng chịu nhiệt độ cực cao:Hoạt động hoàn hảo trong điều kiện khắc nghiệt với phạm vi nhiệt độ hoạt động rộng từ -40 °C đến +85 °C.
-Tương thích với môi trườngHoàn toàn tuân thủ RoHS và REACH SVHC-free.
| Parameter | Thông số kỹ thuật |
|---|---|
| Số phần | TLA-8T104WLF-T |
| Loại sản phẩm | Bộ biến áp xung Ethernet LAN |
| Tiêu chuẩn Ethernet | 10/100BASE-TX |
| Loại biến áp | Máy biến áp xung cách ly |
| Gói | Đặt bề mặt (SMT) |
| Tỷ lệ quay | 1CT:1CT (TX), 1CT:1CT (RX) |
| OCL (Inductance mạch mở) | 350 μH Min. @100 kHz, 8 mA DC Bias |
| Điện áp cách ly | 1500 Vrms, 50 Hz, 1 phút |
| Mất tích nhập | ≤ 1 dB (0,1 ‰ 100 MHz) |
| Khả năng ghép | ≤ 30 pF |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| AEC-Q200 | Có đủ điều kiện |
| Tuân thủ | Không có RoHS, REACH |
| Bao bì | Dây băng và cuộn nổi |
| Số lượng cuộn | 1000 bộ |
| Trọng lượng đơn vị | Khoảng 0.6 g |
Dấu ấn SMT nhỏ gọn cho phép lắp ráp tự động trong khi giảm thiểu yêu cầu không gian PCB cho các sản phẩm mạng mật độ cao.
| Cấu trúc | Giá trị |
|---|---|
| Chiều dài (L) | 11.60 mm tối đa. |
| Chiều rộng (W) | 60,50 ± 0,20 mm |
| Chiều cao (H) | 5.90 mm tối đa. |
| Lắp đặt | Đặt bề mặt (SMT) |
TLA-8T104WLF-T được thiết kế để đáp ứng các yêu cầu về tính toàn vẹn tín hiệu của giao diện IEEE 802.3 Fast Ethernet.
| Parameter điện | Giá trị |
|---|---|
| Khả năng dẫn điện | 350 μH phút. |
| Tần số thử nghiệm | 100 kHz |
| DC Bias | 8 mA |
| Tỷ lệ quay | 1CT:1CT |
| Mất tích nhập | ≤ 1 dB |
| Phạm vi tần số | 0.100 MHz |
| Khả năng ghép | ≤ 30 pF |
| Điện áp cách ly | 1500 Vrms |
TLA-8T104WLF-T được sử dụng rộng rãi trong thiết bị truyền thông Ethernet nhanh đòi hỏi cách ly điện và điều hòa tín hiệu.
Các ứng dụng điển hình bao gồm:
