Name: LPJK7436A98NL Bộ kết nối RJ45 thấp với từ tính 1000Base-T
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: LPJK7436A98NL
Price: 1.06 USD
Availability: InStock

Thông tin chi tiết sản phẩm

Place of Origin: Guangdong,China

Hàng hiệu: LINK-PP

Chứng nhận: UL,RoHS,Reach,ISO

Số mô hình: LPJK7436A98NL

Điều khoản thanh toán & vận chuyển

Minimum Order Quantity: 400/2000/10K/25K

Giá bán: $0.06-$3.2

Packaging Details: T&R

Delivery Time: Stock

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 3KK/Month

Nhận giá tốt nhất

Thông tin chi tiết sản phẩm

Mô tả Sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                    LPJK7436A98NL, Bộ kết nối 1 × 1 RJ45, RJ45 kết nối với với từ tính tích hợp


Mã sản phẩm:	LPJK7436A98NL	Loại kết nối:	Giắc RJ45 tích hợp nam châm
Thương hiệu tương thích:	Wurth	Số lượng cổng:	1x1
Chốt cửa:	Hướng lên	Tốc độ dữ liệu:	1000base-T
Poe:	Không	tùy chọn đèn led:	Với
EMl Tabs:	Với	Kiểu lắp:	Tht
Loại hàn:	Sóng	phạm vi nhiệt độ hoạt động:	-40 ° C đến +85 ° C.

Mã sản phẩm:	LPJK7436A98NL
Loại kết nối:	Giắc RJ45 tích hợp nam châm
Thương hiệu tương thích:	Wurth
Số lượng cổng:	1x1
Chốt cửa:	Hướng lên
Tốc độ dữ liệu:	1000base-T
Poe:	Không
tùy chọn đèn led:	Với
EMl Tabs:	Với
Kiểu lắp:	Tht
Loại hàn:	Sóng
phạm vi nhiệt độ hoạt động:	-40 ° C đến +85 ° C.

LPJK7436A98NL Bộ kết nối RJ45 thấp với từ tính 1000Base-T

Đặc điểm chính:

Jack RJ45 1 × 1 cổng duy nhất hỗ trợ tốc độ 10 / 100 / 1000Base-T Ethernet (Gigabit).
Hình dạng thấp: chiều cao bao bì khoảng 11,30 mm.
Cấu hình thắt lỗ thông qua (THT) gắn vào bên (định hướng khóa Tab Up).
Chỉ số LED tích hợp: Tùy chọn màu cam & xanh lá cây / vàng.
Châm tích hợp: Tỷ lệ xoay 1CT:1CT (đặc biệt: phụ) cho các bộ kênh TX/RX.
Kết nối được bảo vệ với tab EMI.
Tuân thủ: Tiêu chuẩn IEEE 802.3 (Ethernet), chứng nhận RoHS, REACH, UL.
Phạm vi nhiệt độ hoạt động: từ 40 °C đến +85 °C đối với nhiều danh sách (lưu ý: xác nhận với trang dữ liệu cho biến thể của bạn)

Thông số kỹ thuật:

Nhóm	Parameter	Giá trị
Thông tin chung	Số phần	LPJK7436A98NL
	Nhà sản xuất	LINK-PP INT'L TECHNOLOGY CO., LTD
	Loại sản phẩm	Kết nối RJ45 với từ tính tích hợp
	Hồ sơ	Nhìn xa, bước vào bên ngoài
Đặc điểm điện	Tỷ lệ dữ liệu	10/100/1000 Mbps
	Tỷ lệ quay (TX/RX)	1CT: 1CT
	Điện áp Hi-Pot	1500 Vrms
	Mất tích nhập	≤ 1,0 dB (1-100 MHz)
	Lợi nhuận mất mát	≥ 16 dB (1-40 MHz)
	Crosstalk	≥ 30 dB (1-100 MHz)
Dữ liệu cơ khí	Mounting Type	Through-Hole (THT), góc 90°
	Định hướng	Tab lên
	Chiều cao	11.30 mm
	Loại khiên	Full Metal Shield với EMI Tabs
Vật liệu & Kết thúc	Nhà ở	PBT + 30% GF, UL94V-0
	Liên hệ	Phosphor đồng, mạ vàng (6 μin min)
	Vệ trường	SUS 304 thép không gỉ
Môi trường	Nhiệt độ hoạt động	-40 °C đến +85 °C
	Nhiệt độ lưu trữ	-40 °C đến +85 °C
	RoHS / REACH	Phù hợp
Tuân thủ và an toàn	Tiêu chuẩn Ethernet	IEEE 802.3 (10/100/1000Base-T)
	Chứng chỉ UL	E484635
Các ứng dụng điển hình		Bộ định tuyến nhỏ gọn, Máy ảnh IP, Mô-đun mạng, Thiết bị IoT

Ứng dụng:

Thiết bị mạng có không gian hạn chế như máy ảnh thông minh, mô-đun nhúng, bộ định tuyến nhỏ gọn và thiết bị mạng tiêu dùng / công nghiệp.
Thiết bị đòi hỏi kết nối Gigabit Ethernet đầy đủ trong bố cục PCB thấp.
Các sản phẩm mạng có từ tính tích hợp đơn giản hóa thiết kế bảng và hiệu suất EMI / EMC.

RJ45 kết nối với tích hợp từ tính chi tiết:

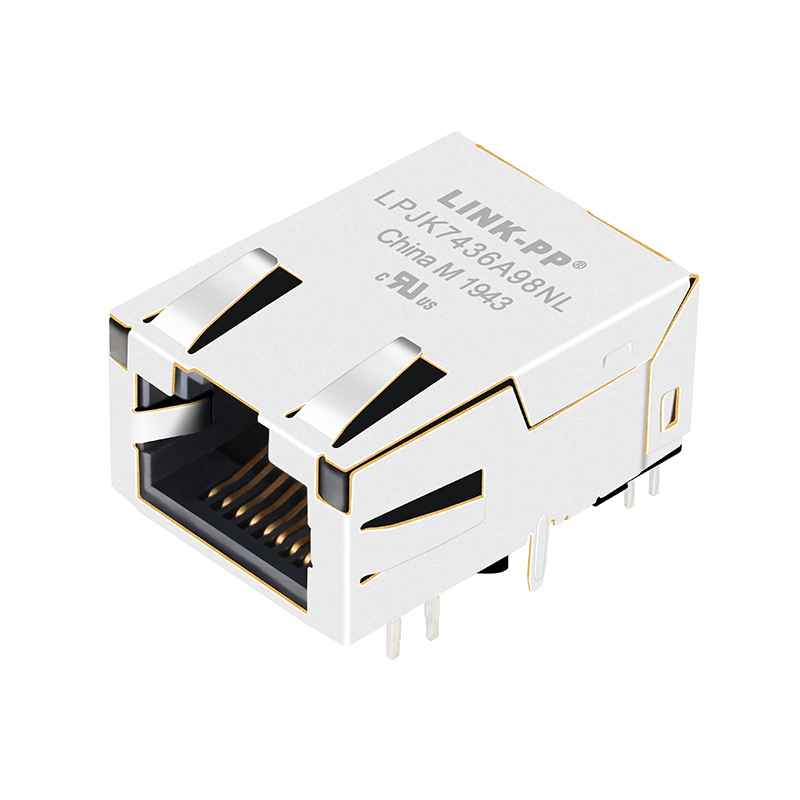

LPJK7436A98NL Bộ kết nối RJ45 thấp với từ tính 1000Base-T 0

LPJK7436A98NL Bộ kết nối RJ45 thấp với từ tính 1000Base-T 1

LPJK7436A98NL Bộ kết nối RJ45 thấp với từ tính 1000Base-T 2

Các cân nhắc thiết kế và bố trí:

Sử dụng dấu chân PCB được khuyến cáo và bố trí cột giữ theo bản vẽ của nhà sản xuất (xem trang dữ liệu).
Đảm bảo định hướng vào bên (Tab Up) phù hợp với thiết kế bảng của bạn và các hạn chế cơ học.
Kiểm tra định hướng và màu sắc của đèn LED phù hợp với thiết kế hệ thống và các chỉ dẫn trực quan.
Đối với thiết kế nhiệt: mặc dù được định giá ở nhiệt độ từ 40 °C đến + 85 °C, hãy đảm bảo rằng các thành phần và bố trí bảng liền kề không vượt quá giới hạn nhiệt của đầu nối.
Xem lại chiến lược bảo vệ EMI / EMC: các tab EMI của đầu nối nên được gắn liền với mặt đất phù hợp để đảm bảo hiệu suất tối ưu.
Do từ tính tích hợp, hãy xem xét cẩn thận sự tích hợp bảng và tính toàn vẹn tín hiệu xung quanh khu vực RJ45 (đặc biệt nếu tốc độ cao hoặc PoE có liên quan).
