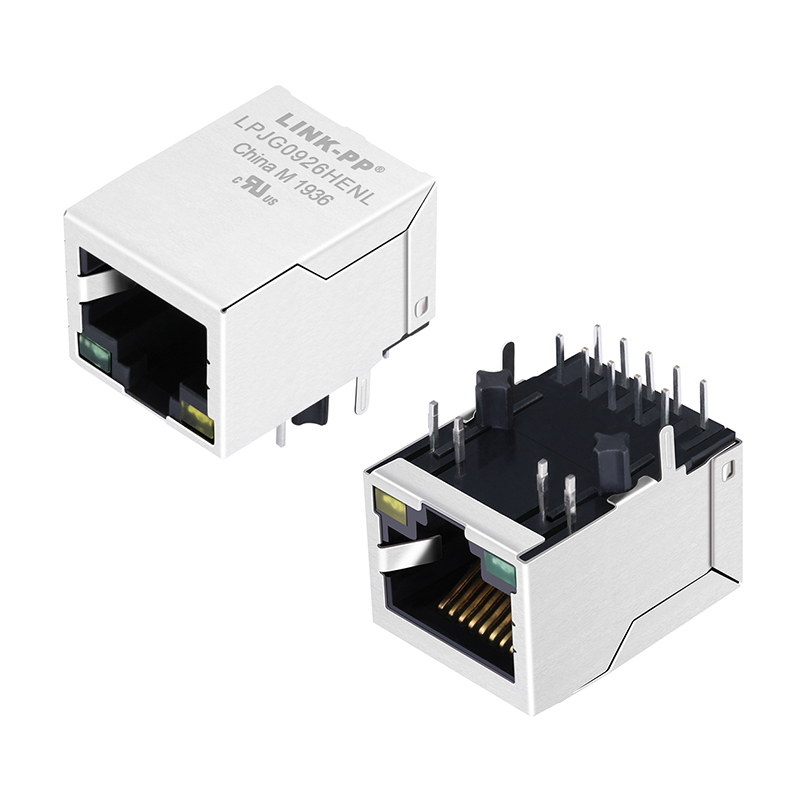

LPJG0926HENL Ổ cắm RJ45 MagJack 100/1000 Base-T với Hỗ trợ PoE+

Các tính năng chính của đầu nối RJ45 LPJG0926HENL:

1. Đầu nối RJ45 đơn cổng với mạch từ tích hợp được thiết kế cho Ethernet 100/1000Base-T (Gigabit) với khả năng PoE+ .

 2. Cấu hình 1×1 cổng, kiểu lắp thông lỗ

. 3. Hướng tab xuống (tab down) với đèn LED xanh lá/vàng

 tích hợp.4. Tuân thủ tiêu chuẩn IEEE 802.3at (PoE+)

; được thiết kế cho các ứng dụng LAN như modem ADSL SOHO, LAN trên bo mạch chủ (LOM), hub, switch. 5. Hiệu suất vật liệu

• :
• Vật liệu vỏ: Nhựa PBT với 30% sợi thủy tinh, đạt chuẩn UL94V-0.
• Tiếp điểm: đồng phosphor; chân cắm: đồng thau;
• Chắn: SUS 304.

Mạ tiếp điểm ở khu vực kết nối: tối thiểu 6 µinches vàng. 6. Mạch từ cách ly cao: Tỷ lệ vòng dây 1CT : 1CT

(sơ cấp sang thứ cấp) cho mỗi cặp.7. Hiệu suất điện chính

• :
• Độ tự cảm hở mạch: ≥ 350 µH (100 kHz/0.1 V, dòng thiên áp 8 mA); ≥ 120 µH (100 kHz/0.1 V, dòng thiên áp 18 mA).
• Suy hao chèn: tối đa –1.0 dB (1-100 MHz); –1.2 dB (100-125 MHz).
• Suy hao phản xạ: tối thiểu –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz).
• Nhiễu xuyên âm: tối thiểu –30 dB (1-100 MHz).
• Khả năng loại bỏ chế độ chung: tối thiểu –30 dB (1-100 MHz).
• Định mức DC/điện áp tại các chân RJ-45: lên đến 720 mA ở 57 VDC (liên tục).

Kiểm tra Hi-pot: tối thiểu 1500 Vrms. 8. Nhiệt độ hoạt động: 0 °C đến 70 °C

.9. Kích thước

đóng gói (xấp xỉ): Chiều dài ~21.25 mm, Chiều rộng ~15.93 mm, Chiều cao ~13.30 mm.

10. Chứng nhận / Tuân thủ: RoHS, REACH, số hồ sơ UL E484635.

• Thông số kỹ thuật cơ khí & Lắp đặt :
• Hướng: lắp thông lỗ góc
• 90° (vuông góc)
• .
• Chốt giữ: loại T-post để lắp chắc chắn trên bo mạch.

Tiếp đất chắn: kết nối qua tab chắn (SUS 304) với mặt phẳng đất của bo mạch.

Nhiệt độ đầu hàn sóng: 250 °C trong 5 giây.

Bố cục PCB gợi ý được cung cấp trong datasheet.

1. Datasheet RJ45 LPJG0926HENL:
2. LPJG0926HENL.pdf
3. Lưu ý & Cân nhắc thiết kế:
4. Đảm bảo bố cục bo mạch tuân theo dấu chân được khuyến nghị và nối đất chắn theo datasheet.
5. Chú ý đến định mức dòng điện (720 mA @ 57 V) nếu thiết kế PoE của bạn đẩy các tình huống công suất cao (ví dụ: thiết bị PoE+).

Nhiệt độ hoạt động giới hạn ở 0 °C–70 °C; nếu thiết kế của bạn chạy nóng hơn (nhiệt độ công nghiệp/mở rộng) hãy kiểm tra sự phù hợp hoặc giảm định mức.

• Khi thiết kế tuân thủ EMI và tính toàn vẹn tín hiệu, hãy sử dụng mạch từ được chỉ định và kiểm tra suy hao chèn/phản xạ, nhiễu xuyên âm theo dữ liệu.
• Xác minh bố cục đèn LED và hướng tab (tùy chọn đèn LED xanh lá/vàng) để khớp với bố cục bo mạch của bạn.
• Tại sao chọn LPJG0926HENL?
• Kết hợp tốc độ Gigabit Ethernet với hỗ trợ PoE+, giảm nhu cầu về dây nguồn riêng.
• Mạch từ tích hợp giúp tiết kiệm không gian bo mạch và đơn giản hóa thiết kế.
