Thông tin chi tiết sản phẩm
Nguồn gốc: QUẢNG ĐÔNG, TRUNG QUỐC
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO
Số mô hình: LPJE101-0DNLTR-SM
Tài liệu: LPJE101-0DNLTR-SM.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 10/100/25K
Giá bán: $0.06-$1.2
chi tiết đóng gói: Băng và cuộn
Thời gian giao hàng: Trong kho hàng trong vòng 3 ngày
Điều khoản thanh toán: L/C, D/A, D/P, Liên minh phương Tây
Khả năng cung cấp: 6500K-PCS/tháng
loại sản phẩm: |
Đầu nối RJ45 được bảo vệ 1×1 |
Nhiệt độ hoạt động: |
−40°C đến +85°C |
Thương hiệu tương thích: |
TE |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Danh mục hiệu suất: |
CAT 5E |
Số lượng vị trí/liên hệ: |
8p8c |
Loại gắn kết: |
THR |
tùy chọn đèn led: |
Không có |
EMl Tabs: |
Không có |
Khiên kim loại: |
Đã che chắn |
Định hướng: |
Góc bên phải (Nhập bên) |
loại sản phẩm: |
Đầu nối RJ45 được bảo vệ 1×1 |
Nhiệt độ hoạt động: |
−40°C đến +85°C |
Thương hiệu tương thích: |
TE |
Số lượng cổng: |
1x1 |
Chốt cửa: |
Hướng lên |
Danh mục hiệu suất: |
CAT 5E |
Số lượng vị trí/liên hệ: |
8p8c |
Loại gắn kết: |
THR |
tùy chọn đèn led: |
Không có |
EMl Tabs: |
Không có |
Khiên kim loại: |
Đã che chắn |
Định hướng: |
Góc bên phải (Nhập bên) |

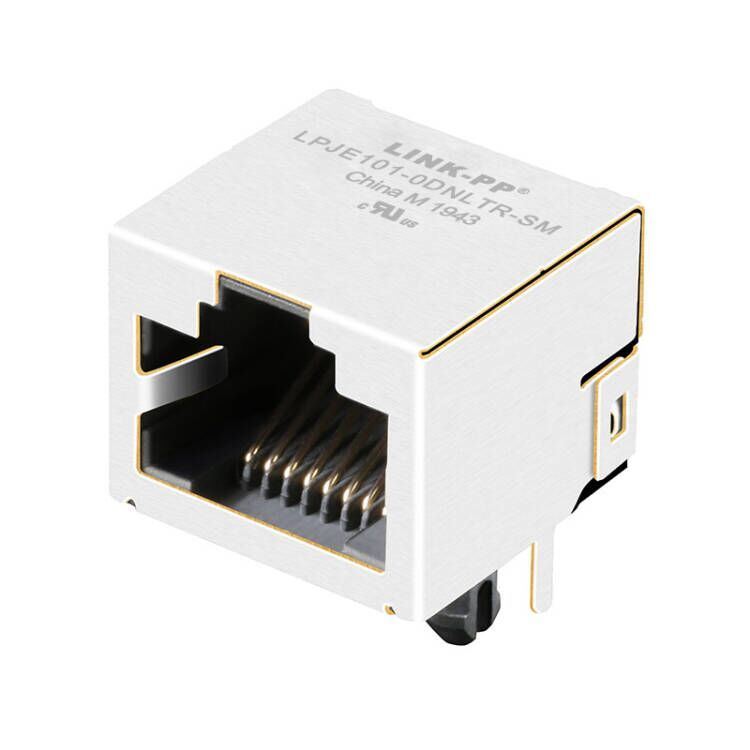

The LINK-PP LPJE101-0DNLTR-SM is a 1×1 shielded industrial-grade RJ45 connector designed for rugged Ethernet applications that require long-term durability, stable electrical performance, and compatibility with automated manufacturing.
Featuring Through-Hole Reflow (THR) technology, it combines SMT process efficiency with superior mechanical retention—ideal for harsh-environment networking devices.
The LPJE101-0DNLTR-SM THR RJ45 connector offers high mechanical strength, reliable signal integrity, and reflow soldering capability for automated SMT production lines. Perfect for industrial Ethernet, automation, robotics, embedded networking, and rugged communication devices.
|
Parameter |
Specification |
|---|---|
| Product Type | 1×1 Shielded RJ45 Connector (THR) |
| Positions / Contacts | 8P8C (RJ45) |
| Performance | Cat5e-class mechanical structure |
| Voltage / Current | 125V AC / 1.5A |
| Contact Resistance | ≤20 mΩ |
| Insulation Resistance | ≥500 MΩ @ 500V DC |
| Dielectric Strength | 1000V AC 1min |
| Contact Material | Phosphor Bronze, Gold-Flash plating |
| Shielding | Nickel-plated copper alloy |
| Operating Temperature | −40°C to +85°C |
| Soldering Process | IR reflow 250°C / 5s |
| Durability | ≥750 plug cycles |
| Mounting | Through-Hole Reflow (THR) |
|
Packaging |
Details |
|---|---|
| Tape & Reel | 200 pcs / reel |
| Carton | 2000 pcs / carton |
| Carton Size | 395 × 395 × 385 mm |
| Weight | ~13 kg/carton |
THR RJ45 connectors combine the mechanical robustness of through-hole pins with the high-speed automated reflow soldering process used for SMT manufacturing.
This makes the LPJE101-0DNLTR-SM an excellent choice for rugged embedded networking hardware.
