Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,ROHS,Reach,ISO

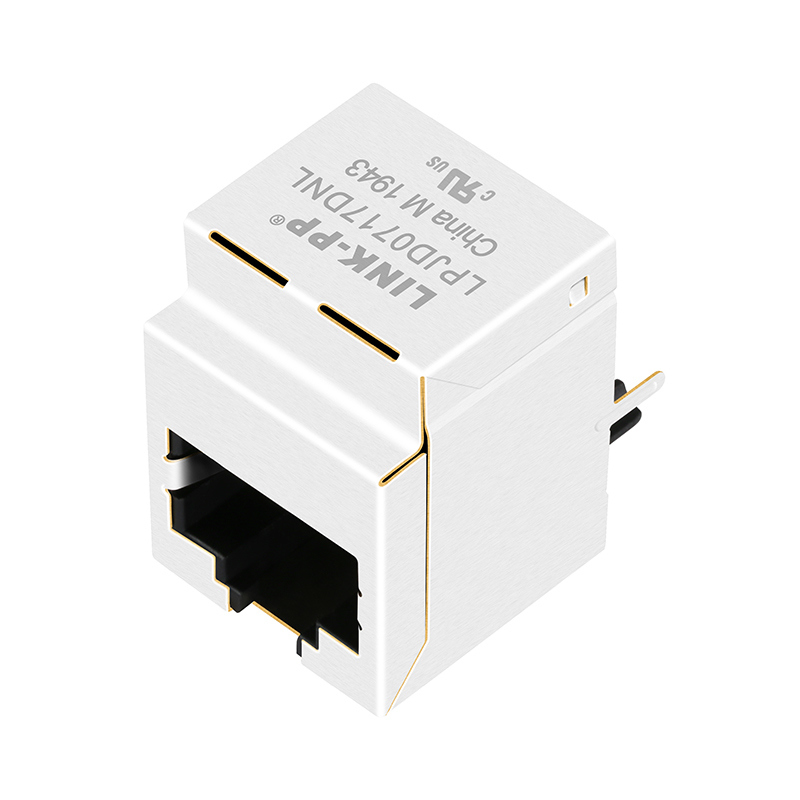

Số mô hình: LPJD0717DNL
Tài liệu: LPJD0717DNL.pdf
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 50/500/1000
Giá bán: $0.09-$1.85
chi tiết đóng gói: 50 cái/khay, 1200 cái/thùng
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 ngày
Khả năng cung cấp: 6000K-PCS/tháng
Mã sản phẩm: |
LPJD0717DNL |
tốc độ: |
10/100/1000BASE-T |
gắn kết: |
Dọc, THT |
Cấu hình cổng: |
Cổng 1x1 |
từ tính: |
Tích hợp, |
Tắt tỷ lệ: |
1ct: 1ct |
Mã sản phẩm: |
LPJD0717DNL |
tốc độ: |
10/100/1000BASE-T |
gắn kết: |
Dọc, THT |
Cấu hình cổng: |
Cổng 1x1 |
từ tính: |
Tích hợp, |
Tắt tỷ lệ: |
1ct: 1ct |
| Thông số | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | LPJD0717DNL |
| Loại đầu nối | Ổ cắm dọc (RJ45, Ethernet) |
| Số vị trí/tiếp điểm | 10P8C |
| Định hướng chốt | Lên |
| Góc gắn PCB | Hàn THT |
| Tấm chắn EMI | Không có |
| Chiều cao gói | 16.60mm / 0.654 inch |
| Chiều dài gói | 21.59mm / 0.850 inch |
| Chiều rộng gói | 16.00mm / 0.630 inch |
| Vật liệu vỏ | Thermoplastic PBT+30%G.F UL94V-0 |
| Vật liệu tiếp điểm | Đồng phosphor Bronze C5210R-EH, Độ dày=0.35mm |
| Vật liệu chân | Đồng thau C2680R-H, Độ dày=0.35mm |
| Vật liệu lá chắn | Hợp kim đồng thau H65Y, Độ dày=0.2mm |
| Mạ tiếp điểm | Vàng 6 micro-inch Min. trong khu vực tiếp xúc. |
| Nhiệt độ đầu hàn sóng | 250°C, 5 giây. |
| Chứng nhận UL | Số tệp E484635 |
| Thông số kỹ thuật | Giá trị | Điều kiện |
|---|---|---|
| Tỷ lệ biến áp (±2%) | 1CT:1CT | Sơ cấp: Thứ cấp (Pri : Sec) |
| Độ tự cảm OCL (Tối thiểu) | 350µH | @100kHz, 0.1V, 8mA DC Bias |
| Tổn hao chèn (Tối đa) | -1.0dB | 0.5 ~ 100MHz |
| Tổn hao phản xạ (Tối thiểu) | -18dB | 0.5 ~ 40MHz |
| Tổn hao phản xạ (Tối thiểu) | -14dB | 60MHz |
| Tổn hao phản xạ (Tối thiểu) | -12dB | 80MHz |
| Tổn hao phản xạ (Tối thiểu) | -10dB | 100MHz |
| Xuyên âm (Tối thiểu) | -35dB | 0.5 ~ 40MHz |
| Xuyên âm (Tối thiểu) | -30dB | 40.1 ~ 100MHz |
| Tỷ lệ loại bỏ chế độ chung (CMRR) (Tối thiểu) | -30dB | 0.5 ~ 100MHz |
| Kiểm tra cách điện (Tối thiểu) | 1500Vrms | |
| Phạm vi nhiệt độ hoạt động | 0℃ đến 70℃ |
| Thông số | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| Loại đầu nối | Ổ cắm từ tính RJ45 |
| Số cổng | 1 cổng |
| LED | Không có đèn LED |
| Định hướng | Đi vào từ trên |
| Chắn | Có |
| Nhiệt độ hoạt động | 0°C đến +70°C / -40°C đến +85°C |
| Nhiệt độ bảo quản | -40°C đến +85°C |
| Độ ẩm | 0-95% RH |
