Thông tin chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: LINK-PP
Chứng nhận: UL,RoHS,Reach,ISO
Số mô hình: LPJD0718DNL
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 400/2000/10K/25K
Giá bán: $0.5-$1.1
chi tiết đóng gói: T & r
Thời gian giao hàng: trong kho hàng ngày hôm nay
Điều khoản thanh toán: TT, NET30/60/90 ngày
Khả năng cung cấp: 5kk/tháng
Mã sản phẩm: |
LPJD0718DNL |
Loại: |
Kết nối dọc RJ45 |
Ứng dụng: |
Ethernet Gigabit không PoE |
hipot: |
1500 vrms |
Gắn loại: |
Dọc (THT) |
phạm vi nhiệt độ hoạt động: |
0°C ~ 70°C |
Vị trí / liên hệ: |
10P8C |
Định hướng chốt: |
Hướng lên |
Bảo vệ các tab EMI: |
Không có |
Vật liệu nhà ở: |
Nhựa nhiệt dẻo PBT + 30% sợi thủy tinh |
Vật liệu liên hệ: |
Phốt pho bằng đồng |
UL94V-0: |
Đúng |
Chất liệu pin: |
Đồng thau C2680R-H, 0,35 mm |
Vật liệu lá chắn: |
Đồng thau hợp kim đồng |
Liên hệ mạ: |
Vàng 6 µin Tối thiểu |
Nhiệt độ hàn sóng.: |
250°C ±5°C trong 5 giây |
Mã sản phẩm: |
LPJD0718DNL |
Loại: |
Kết nối dọc RJ45 |
Ứng dụng: |
Ethernet Gigabit không PoE |
hipot: |
1500 vrms |
Gắn loại: |
Dọc (THT) |
phạm vi nhiệt độ hoạt động: |
0°C ~ 70°C |
Vị trí / liên hệ: |
10P8C |
Định hướng chốt: |
Hướng lên |
Bảo vệ các tab EMI: |
Không có |
Vật liệu nhà ở: |
Nhựa nhiệt dẻo PBT + 30% sợi thủy tinh |
Vật liệu liên hệ: |
Phốt pho bằng đồng |
UL94V-0: |
Đúng |
Chất liệu pin: |
Đồng thau C2680R-H, 0,35 mm |
Vật liệu lá chắn: |
Đồng thau hợp kim đồng |
Liên hệ mạ: |
Vàng 6 µin Tối thiểu |
Nhiệt độ hàn sóng.: |
250°C ±5°C trong 5 giây |

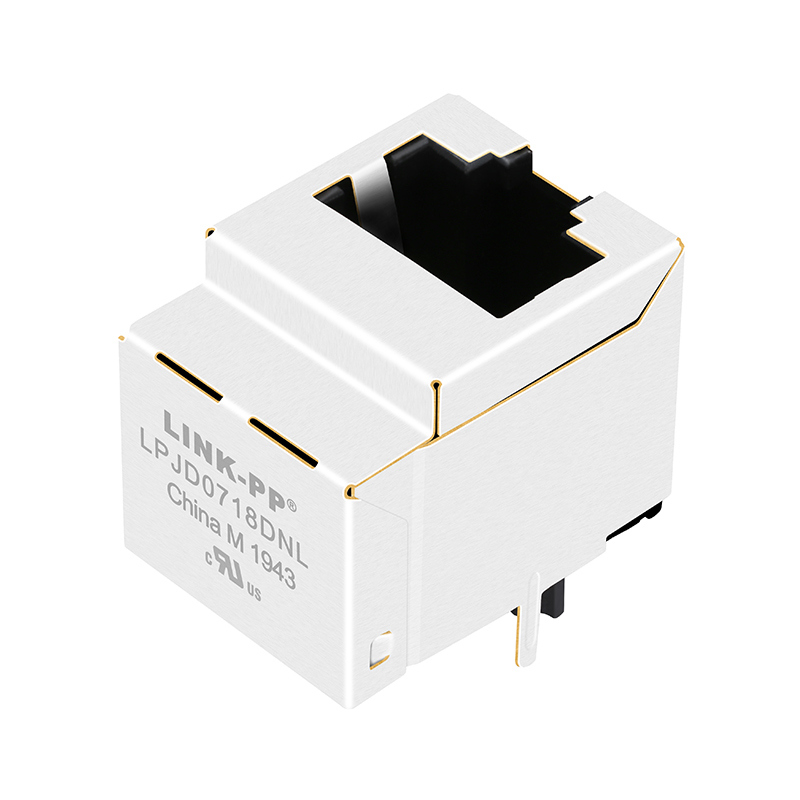

Sản phẩm LPJD0718DNL là một đầu nối RJ45 từ tính cổng đơn 10/100/1000 Base-T (Gigabit Ethernet) được thiết kế để gắn trên PCB theo chiều dọc. Nó tích hợp mô-đun biến áp hiệu suất cao bên trong vỏ jack và hỗ trợ các ứng dụng không có PoE.
Mô hình này không bao gồm đèn LED chỉ báo, làm cho nó lý tưởng cho các thiết kế Ethernet nhỏ gọn hoặc tùy chỉnh mà không yêu cầu chỉ báo trạng thái bên ngoài.
LPJD0718DNL cung cấp tính toàn vẹn tín hiệu tuyệt vời, khả năng chống nhiễu EMI và độ tin cậy lâu dài trên các môi trường truyền Ethernet, đảm bảo kết nối ổn định trong các ứng dụng dữ liệu tốc độ cao.
| Thông số | Giá trị | Điều kiện |
|---|---|---|
| Tỷ lệ vòng quay (±2%) | 1CT:1CT | Sơ cấp: Thứ cấp (TX/RX) |
| Độ tự cảm OCL (Tối thiểu) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| Suy hao chèn (Tối đa) | –1.0 dB | 1 – 100 MHz |
| Suy hao phản xạ (Tối thiểu) | –18 dB | 1 – 40 MHz |
| Suy hao phản xạ (Tối thiểu) | –14 dB | 60 MHz |
| Suy hao phản xạ (Tối thiểu) | –12 dB | 80 MHz |
| Suy hao phản xạ (Tối thiểu) | –10 dB | 100 MHz |
| Nhiễu xuyên âm (Tối thiểu) | –30 dB | 1 – 100 MHz |
| CMRR (Tối thiểu) | –30 dB | 1 – 100 MHz |
| Kiểm tra HiPot | 1500 Vrms | — |
| Phạm vi nhiệt độ hoạt động | 0°C ~ 70°C | — |
| Kích thước | Inch | Milimét (mm) |
|---|---|---|
| Chiều cao | 0.654" | 16.60 mm |
| Chiều dài | 0.850" | 21.59 mm |
| Chiều rộng | 0.630" | 16.00 mm |
Sản phẩm LPJD0718DNL Vertical RJ45 Gigabit MagJack được sử dụng rộng rãi trong thiết bị mạng và truyền thông nhúng yêu cầu hiệu suất Ethernet tốc độ cao mà không có PoE.
Ví dụ ứng dụng:
