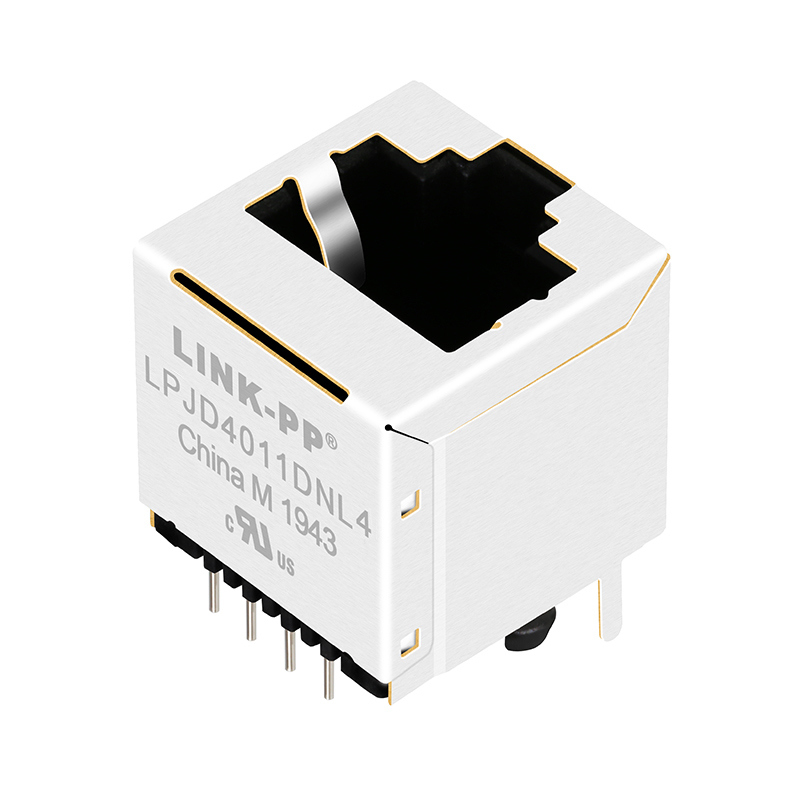

LPJD4011DNL4 IR Reflow Vertical RJ45 Jack Với từ tính 10/100Base-T

Tổng quan về Đầu nối RJ45 Dọc LPJD4011DNL4 THR

LPJD4011DNL4 là đầu nối RJ45 dọc do LINK-PP INT'L TECHNOLOGY CO., LIMITED phát triển, về cơ bản được định vị là đầu nối Through-Hole Reflow (THR) với các thành phần từ tính 10/100. Nó được điều chỉnh cho các tình huống Ethernet, hỗ trợ tốc độ truyền 10/100 Base-T và áp dụng thiết kế cổng 1x1. Cấu hình tiếp xúc là 8P8C (tuân thủ tiêu chuẩn giao diện Ethernet RJ45) và nó là loại không PoE (Power over Ethernet). Cổng có 4 lõi từ tính tích hợp và góc lắp PCB là loại vào từ trên, có thể đáp ứng các yêu cầu giao diện của các thiết bị mạng cục bộ (LAN) thông thường.

Thông số kỹ thuật điện LPJD4011DNL4

Thông số kỹ thuật Reflow THR:

• Giai đoạn gia nhiệt trước: Phạm vi nhiệt độ (TA-TB): 150-200°C; Phạm vi thời gian (T1-T2): 60-180 giây.
• Giai đoạn giữ nhiệt: Nhiệt độ giữ: 217°C; Thời gian giữ (TL): 60-150 giây.
• Giai đoạn nhiệt độ đỉnh: Nhiệt độ đỉnh tối đa (TP): 250 (+0/-5) °C; Thời gian tối đa ở nhiệt độ đỉnh (TP): 5 giây.
• Yêu cầu bổ sung:Tốc độ gia nhiệt trung bình tối đa là 3°C/s; tốc độ làm mát trung bình tối đa là 6°C/s. Thời gian tối đa từ 25°C đến khi sản phẩm ra khỏi lò là 6 phút.

Đặc tính cơ học & vật liệu

Thành phần vật liệu

1. Vỏ:Được làm bằng vật liệu nhiệt dẻo PA46 + 30% sợi thủy tinh (G.F.), tuân thủ xếp hạng dễ cháy UL94V-0 và có cả độ bền cơ học và an toàn cháy nổ.
2. Tiếp xúc:Được làm bằng đồng phosphor C5210R-EH với độ dày 0,35 mm. Vùng tiếp xúc được mạ vàng, với độ dày mạ vàng tối thiểu là 6 micro-inch, tăng cường khả năng dẫn điện và chống oxy hóa.
3. Chân cắm:Được làm bằng đồng thau C2680R-H với độ dày 0,35 mm, đảm bảo độ cứng và khả năng dẫn điện của các chân cắm.
4. Tấm chắn:Được làm bằng thép không gỉ SUS 304-1/2H với độ dày 0,2 mm, có thể che chắn hiệu quả nhiễu điện từ bên ngoài (EMI).

Kích thước & Bố cục

Dung sai kích thước: Dung sai kích thước cho các yêu cầu độ chính xác khác nhau lần lượt là ±0,30 mm, ±0,25 mm và ±0,15 mm, với dung sai góc là ±1°. Đơn vị là mm, tỷ lệ bản vẽ là 2/1 và có 3 tờ bản vẽ.

Bố cục PCB được đề xuất: Sản phẩm cung cấp bố cục PCB được đề xuất (Chế độ xem trên cùng) để hướng dẫn thiết kế bảng PCB phù hợp với đầu nối, đảm bảo lắp đặt đúng cách và hiệu suất truyền tín hiệu.
