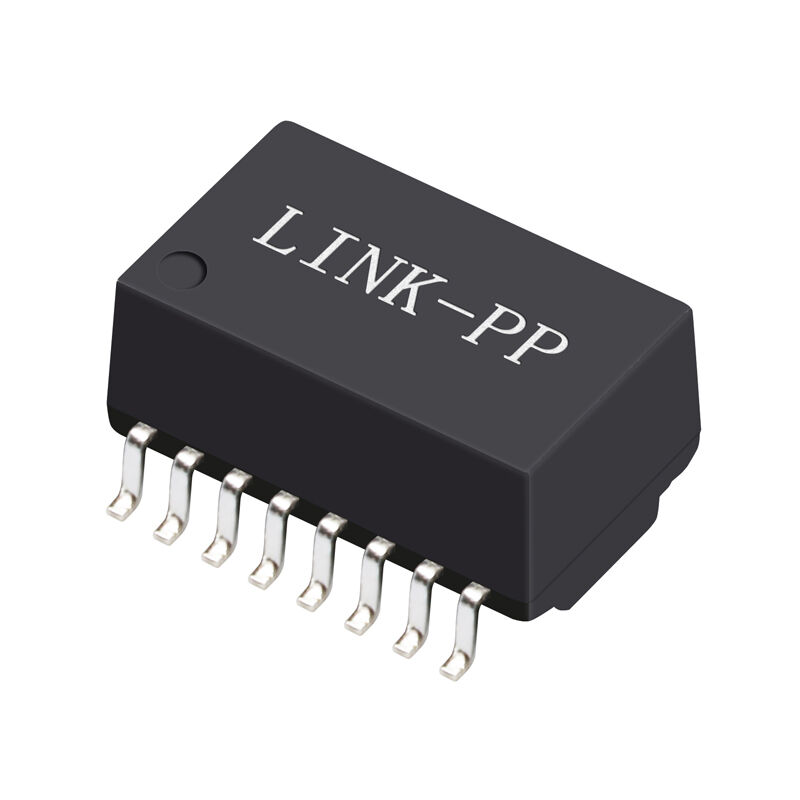

S16037G 10/100Base-T SMD-16P Ethernet Transformer Module 350μH OCL


S16037G là một bộ biến áp 10/100Base-T SMD Ethernet với 350μH OCL, tỷ lệ quay 1: 1, cách ly 1,5kVrms, phù hợp với RoHS. Lý tưởng cho các thiết kế Fast Ethernet.


S16037G LAN Transformer tổng quan


CácS16037Glà một compactMô-đun biến áp từ tính 10/100Base-T LANĐược thiết kế cho cách ly Fast Ethernet và điều kiện tín hiệu. Nó tích hợp từ tính truyền (TX) và nhận (RX) trong một1Tỷ lệ quay:1, cuộc họpIEEE 802.3 / 802.3ucác yêu cầu cho các ứng dụng 10BASE-T và 100BASE-TX.

Với350 μH OCL tối thiểu ở độ thiên vị 8 mA, mất tích chèn thấp, và mạnh mẽ1.5 kVrms Hi-Pot cô lập, S16037G đảm bảo truyền dữ liệu ổn định, cải thiện hiệu suất EMI và độ tin cậy lâu dài trong thiết kế không gian hạn chế.Gói SMD 16 chân (12,8 × 6,9 mm)và hoàn toànPhù hợp với RoHS & không chứa halogen.


Đặc điểm chính của bộ biến đổi SMD S16037G 10/100Base‐T

• Hỗ trợ10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 1Tỷ lệ xoay TX/RXcho kết nối tín hiệu cân bằng
• OCL tối thiểu 350 μH@ 100 kHz, 0,1 V, với 8 mA DC bias
• Mức mất tích chèn thấp: -1,15 dB tối đa (0,3 ‰ 100 MHz)
• Điện áp cách ly cao: 1500 Vrms Hi-Pot
• Gắn gọnGói SMD-16Pcho lắp ráp tự động
• RoHS & không chứa halogenphù hợp

Thông số kỹ thuật điện (@ 25 °C)

S16037G SMD-16P Ethernet Magnetic ModuleBảng dữ liệu

S16037G SCHEMATICS trang dữ liệu

S16037G Bảng dữ liệu-thiết bị cơ khí

Hiệu suất toàn vẹn tín hiệu

Mất trở lại (dB Min)

Crosstalk (dB Min)

DCMR-Differential-to-Common Mode Rejection (dB Min)

 Thông số kỹ thuật cơ học của bộ biến áp LAN S16037G

Môi trường & Tuân thủ

• Nhiệt độ hoạt động:0 °C đến +70 °C
• Nhiệt độ lưu trữ:-0 °C đến +85 °C
• Tuân thủ:RoHS, không chứa halogen

10/100Base-T LAN Transformer Standards & Design Notes

1. Được thiết kế để đáp ứngIEEE 802.3 / 802.3uYêu cầu Ethernet nhanh
2. 350 μH OCL ở độ thiên vị 8 mA hỗ trợ đường cơ bản ổn định và giảm biến dạng
3. Tối ưu hóa cho EMI thấp và hiệu suất liên kết đáng tin cậy trên cáp đồng đôi xoắn

Câu hỏi thường gặp

Q1: OCL là gì trong nam châm 10/100Base-T?

OCL (Inductance mạch mở)mô tả độ cảm ứng của bộ biến áp chính khi bộ biến áp thứ cấp mở.Thiết kế Ethernet 10/100Base-T, OCL đầy đủ là rất quan trọng để duy trì tính toàn vẹn của tín hiệu ở tần số thấp.
Đối với S16037G, aOCL tối thiểu 350 μH ở độ thiên vị 8 mA DCgiúp:


• Ngăn chặn đường cơ bản đi lang thang trong các tín hiệu mã hóa MLT-3
• Duy trì hiệu suất liên kết ổn định trên các cáp đồng dài
• Đáp ứng các yêu cầu về mất mát và biến dạng trả về IEEE 802.3u


OCL không đầy đủ có thể dẫn đến tăng jitter, lỗi gói, hoặc không ổn định liên kết, đặc biệt là trong môi trường ồn ào.


Q2: Liệu S16037G có thể thay thế các bộ biến áp Pulse hoặc Halo Fast Ethernet?

Vâng. Vâng.S16037G có thể được sử dụng làm thay thế chức năngcho nhiều ngườiCác mô-đun biến áp xung và Halo 10/100Base-T Ethernetvới các thông số kỹ thuật điện tương tự.
Khi đánh giá khả năng tương thích thay thế, các nhà thiết kế nên xác minh:


• Khớp nhauTỷ lệ xoay (1:1)
• So sánhĐánh giá OCL (≥ 350 μH)
• Tương đươngLoại bao bì và phích (SMD-16P)
• Giới hạn điện áp cô lập và mất tích chèn


S16037G đáp ứng các yêu cầu điện IEEE 802.3u cốt lõi thường được chỉ định cho nam châm Fast Ethernet, làm cho nó phù hợp với việc thay thế rơi vào hoặc gần như rơi vào trong nhiều thiết kế.


10/100Base-T so với 1000Base-T Magnetics: Sự khác biệt chính


Mặc dù cả hai đều là các thành phần từ tính Ethernet,10/100Base-Tvà1000Base-TCác bộ biến áp được thiết kế cho các yêu cầu về tín hiệu và hiệu suất khác nhau.


10/100Base-T Magnetics

• Hỗ trợ10 Mbps và 100 Mbpstỷ lệ dữ liệu
• Thông thường sử dụngtín hiệu một cặp cho mỗi kênh
• Các yêu cầu về băng thông thấp hơn và cross-stalk
• Giá trị OCL khoảng350 μHlà đủ
• Thường được sử dụng trong thiết kế chi phí nhạy cảm và nhúng

1000Base-T Magnetics

• Hỗ trợTốc độ dữ liệu 1 Gbpstrên bốn cặp xoắn
• Yêu cầu nghiêm ngặt hơnLỗ phí trả về, crosstalk và DCMRhiệu suất
• Thường là đặc điểmMáy chọc thông thường tích hợp
• Sự phức tạp cao hơn và kiểm soát trở ngại chặt chẽ hơn
• Được sử dụng trong chuyển mạch, router và thiết bị LAN hiệu suất cao


Chọn loại nam châm chính xác đảm bảo tuân thủ các tiêu chuẩn IEEE và tránh các vấn đề về tính toàn vẹn tín hiệu trong quá trình hoạt động Ethernet PHY.


S16037G 10/100Base-T SMD Ethernet biến áp Tóm tắt


CácS16037Glà một tiêu chuẩn phù hợpBộ biến áp 10/100Base-T SMD Ethernetcung cấp 350 μH OCL, mất tích chèn thấp và cách ly cao trong một dấu chân nhỏ gọn. Nó phù hợp với các ứng dụng Fast Ethernet đòi hỏi tính toàn vẹn tín hiệu đáng tin cậy, tuân thủ RoHS,và tương thích với các thiết kế PHY Fast Ethernet thông thường.
