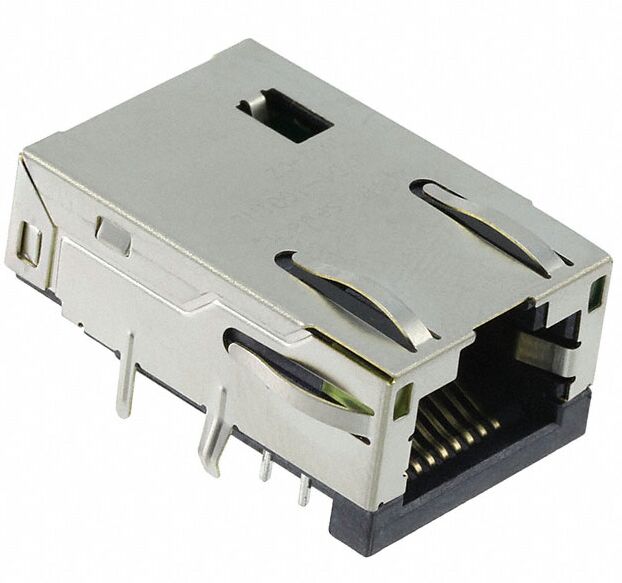

JXD1-1001NL 1 × 1 RJ45 Magjack Through-Hole cho 100BASE-TX
JXD1-1001NL RJ45 1 × 1 được bảo vệ cho 100BASE-TX với bộ biến áp 1CT: 1CT, cách ly 2250 VDC, gắn qua lỗ, liên lạc vàng chọn lọc. Lý tưởng cho giao diện Ethernet và viễn thông công nghiệp.
Thông số kỹ thuật
Thông số kỹ thuật chung
| Parameter |
Thông số kỹ thuật |
| Số sản phẩm |
JXD1-1001NL |
| Mô tả |
RJ45 đầu nối 1 × 1, biến áp tích hợp (1: 1), 100BASE-TX |
| Số cảng / kênh |
1 × 1 |
| Tỷ lệ dữ liệu |
100BASE-TX (100 Mbps) |
| Tỷ lệ quay |
1CT: 1CT (1: 1) |
| Phân cách (PHY từ bên đường đến bên đường) |
2250 VDC |
| Phong cách gắn |
Thâm lỗ |
| Nhiệt độ hoạt động |
-40 °C đến +85 °C |
| Nhiệt độ lưu trữ |
-40°C đến +85°C |
| RoHS |
Vâng. |
Vật liệu & đặc điểm kỹ thuật mạ
| Điểm |
Vật liệu / Lớp phủ |
| Nhà ở |
Thermoplastic, màu đen, UL94 V-0 |
| Vệ trường |
Đồng, mạ nickel |
| Liên lạc |
Đồng hợp kim đồng |
| Bọc tiếp xúc |
Vàng chọn lọc trong khu vực tiếp xúc (min.6 μmin) |
Bảng dữ liệu chỉ định tối thiểu 6 micro inch mạ vàng ở các vùng tiếp xúc.
Thông số kỹ thuật cơ khí
| Cấu trúc |
Giá trị (thường) |
| Chiều dài tổng thể (bao gồm khóa) |
≈ 26,06 mm (1,026 inch) |
| Chiều rộng tổng thể |
≈ 17,58 mm (0,692 inch) |
| Chiều cao tổng thể |
≈ 8,78 mm (0,346 inch) |
Xem bản vẽ cơ học của nhà cung cấp để biết bố trí pin đầy đủ và độ khoan dung kích thước khi tạo dấu chân PCB.
Thông số kỹ thuật điện
| Parameter |
Thông số kỹ thuật |
| Mất tích nhập |
(theo mỗi trang dữ liệu điển hình cho các liên kết 100 MHz) |
| Mất lợi nhuận (ví dụ về mức tối thiểu dải) |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| Crosstalk / NEXT |
≥ -30 dB (1-100 MHz) điển hình (giá trị trang dữ liệu) |
| Sự suy giảm chế độ thông thường / CMRR |
Chỉ định trên mỗi trang dữ liệu (mục tiêu thiết kế cho bộ biến áp LAN) |
| Hipot / Chống lại |
2250 VDC (PHY đến đường dây) |
Tổng quan sản phẩm
Bộ kết nối RJ45 compact, chắc chắn với bộ biến áp tích hợp 1CT: 1CT, được thiết kế cho các ứng dụng 100BASE-TX.Định nghĩa cho các phạm vi nhiệt độ công nghiệp và bộ phận lỗ thông qua có thể hàn sóng phù hợp với bộ định tuyến nhúng, chuyển mạch, bộ điều khiển công nghiệp và thiết bị viễn thông.
Bộ kết nối RJ45 có lỗ chắn chắn với bộ biến áp LAN tích hợp (1CT: 1CT), cách ly 2250 VDC, các liên lạc bọc vàng chọn lọc và phạm vi hoạt động từ -40 °C đến +85 °C.
Các tính năng và lợi ích chính
- Máy biến áp LAN tích hợp (1:1)giảm BOM và đơn giản hóa thiết kế từ tính.
- Phân cách cao (2250 VDC)giữa PHY và đường dây cho an toàn và độ tin cậy.
- Bao bì xuyên lỗđược khuyến cáo cho hàn sóng ️ mạnh mẽ cho các thiết bị thực địa.
- Phạm vi nhiệt độ rộng (-40 đến + 85 °C)cho các ứng dụng công nghiệp và ngoài trời.
- Các dây liên lạc bọc vàng chọn lọcđảm bảo kháng tiếp xúc thấp và tuổi thọ dài.
- Cơ thể được bảo vệ với khiên đồng mạ đúc nickelcải thiện hiệu suất EMI/EMC.
Tài liệu kỹ thuật
JXD1-1001NL Sơ đồ
JXD1-1001NL Kích thước
JXD1-1001NL Layout PCB được khuyến cáo
Câu hỏi thường gặp
Q1: JXD1-1001NL được sử dụng để làm gì?
A:JXD1-1001NL là
Bộ kết nối RJ45 được bảo vệ 1 × 1 với bộ biến áp LAN tích hợp, được thiết kế cho
Ứng dụng Ethernet 100BASE-TXNó thường được sử dụng trong:
- Thiết bị Ethernet công nghiệp
- Các bộ định tuyến và cổng được nhúng
- Chuyển đổi mạng
- Các mô-đun giao diện viễn thông
- Thiết bị tự động hóa và điều khiển
Đó là
cách ly cao (2250 VDC)và
phạm vi nhiệt độ hoạt động rộng (-40 °C đến +85 °C)làm cho nó phù hợp với mạng lưới công nghiệp và môi trường khắc nghiệt.
Q2: JXD1-1001NL có bao gồm từ tính tích hợp không?
A:Có. JXD1-1001NL có mộtbiến áp LAN tích hợp với tỷ lệ quay 1CT:1CT, loại bỏ nhu cầu về từ tính bên ngoài và đơn giản hóa thiết kế PCB trong khi cải thiện tính toàn vẹn tín hiệu.
Q3: JXD1-1001NL có phù hợp với các ứng dụng PoE không?
A:Số JXD1-1001NL được thiết kế choGiao diện Ethernet không PoEĐối với thiết kế Power over Ethernet (PoE), mộtBộ kết nối RJ45 được đánh giá PoE với nam châm tăng cường và xử lý dòngnên được chọn.
Q4: Tỷ lệ dữ liệu hỗ trợ tối đa là bao nhiêu?
A:Các đầu nối hỗ trợ100BASE-TX (100 Mbps)Các ứng dụng Ethernet.không được thiết kế cho Gigabit (1000BASE-T)hoặc chuẩn Ethernet tốc độ cao hơn.
Q5: Phạm vi nhiệt độ hoạt động là bao nhiêu?
A:JXD1-1001NL hoạt động đáng tin cậy từ-40 °C đến +85 °C, làm cho nó phù hợp vớiỨng dụng công nghiệp, ngoài trời và độ tin cậy cao.
Q6: JXD1-1001NL sử dụng loại gắn PCB nào?
A:Nó sử dụngĐặt qua lỗvà làđược khuyến cáo cho các quy trình hàn sóng, cung cấp độ bền cơ học và độ bền tuyệt vời cho các thiết kế phần cứng công nghiệp.
Q7: JXD1-1001NL cung cấp điện áp cách ly nào?
A:Bộ kết nối cung cấp2250 VDC cô lậpgiữa phía PHY và phía đường, đảm bảoan toàn điện và tuân thủ quy địnhtrong thiết bị Ethernet công nghiệp.
Q8: Liệu JXD1-1001NL có phù hợp với các tiêu chuẩn của ngành?
A:Phải, nó phù hợp vớiIEEE 802.3u (100BASE-TX)vàTiêu chuẩn môi trường RoHS, và khoang RJ45 của nó phù hợp vớiFCC Phần 68các yêu cầu.
Q9: Liệu JXD1-1001NL có được coi là một đầu nối RJ45 thấp không?
A:Không, cao khoảng8.78 mm, JXD1-1001NL được phân loại là mộtđầu nối RJ45 nhỏ gọn, thích hợp chobố trí PCB hạn chế không giannhưng không được phân loại là siêu thấp.
Q10: Quá trình hàn nào được khuyến cáo?
A:Vai diễn làđược khuyến cáo để hàn sóng, với mộtnhiệt độ hàn đỉnh tối đa 260 °C trong tối đa 10 giâyĐiều này đảm bảo các khớp hàn đáng tin cậy và ngăn ngừa tổn thương nhiệt.
Q11: Những vật liệu nào được sử dụng trong JXD1-1001NL?
A:
- Nhà ở:Thermoplastic UL94 V-0 (màu đen)
- Vệ trường:Đồng bằng mạ nickel
- Liên lạc:Hợp kim đồng gốm với mạ vàng chọn lọc (≥ 6 μin)
Điều này đảm bảo
độ bền cơ khí tuyệt vời, bảo vệ EMI và hiệu suất điện.
Q12: JXD1-1001NL có tuân thủ RoHS không?
A:Có. JXD1-1001NL làtuân thủ đầy đủ RoHS, phù hợp với các thị trường được quy định về môi trường bao gồm EU và Bắc Mỹ.
Q13: Các lựa chọn đóng gói nào có sẵn?
A:Bao bì tiêu chuẩn làtúi chống tĩnh riêng lẻ + khay bảo vệ + hộp bên ngoàiCác tùy chọn đóng gói hàng loạt có thể có sẵn cho các đơn đặt hàng có khối lượng lớn.
Q14: JXD1-1001NL vẫn đang được sản xuất?
A:JXD1-1001NL hiện được đánh dấu làEOL (End of Life)Đối với các thiết kế mới, chúng tôi khuyên bạn nên chọncác lựa chọn thay thế tương thích pin-to-pinđể đảm bảo ổn định nguồn cung lâu dài.
Q15: Những lựa chọn thay thế được khuyến cáo cho JXD1-1001NL là gì?
A:Các lựa chọn thay thế tương thích thường bao gồmBộ kết nối 1 × 1 RJ45 với từ tính tích hợp, hỗ trợ 100BASE-TX, lắp đặt qua lỗ, và cách ly 2250 VDC. Liên hệ với đội ngũ kỹ sư của chúng tôi chokhuyến nghị thay thế trực tiếp.
