AGST5009B Mô-đun Từ tính 2.5GBASE-T Một cổng SMD Chuẩn IEEE 802.3bz


749020011A Bộ biến áp LAN WE-LAN cho các ứng dụng 1000Base-T SMT RJ45, có cách ly 1500V, độ hấp dẫn 350μH, CMRR được cải thiện và phạm vi nhiệt độ công nghiệp từ 40 °C đến +85 °C.Lý tưởng cho Ethernet công nghiệp, bộ định tuyến, chuyển mạch, camera IP, và thiết bị IoT.


AGST5009B 2.5G Magnetic ModuleMô tả:

CácAGST5009B 2.5G Magnetic Module làmô-đun biến áp SMD Ethernet một cổng được thiết kế cho2Ứng dụng.5GBASE-T (IEEE 802.3bz).toàn vẹn tín hiệu tuyệt vời, mất tích chèn thấp, điện áp cách ly cao và ngăn chặn EMI đáng tin cậy, AGST5009B được tối ưu hóa cho2.5G chuyển mạch Ethernet thương mại và công nghiệp, và thiết bị mạng tiêu dùng khối lượng lớn.

Vớikhả năng tương tác PHY đầy đủ,Phù hợp với RoHS & Halogen-Free, vàtương thích SMT sản xuất hàng loạt, AGST5009B cung cấp mộtgiải pháp từ tính mạnh mẽ và hiệu quả về chi phí cho thế hệ tiếp theothiết kế Ethernet đa gigabit.

Thông số kỹ thuật chính:

Thông số kỹ thuật điện (@25 °C)

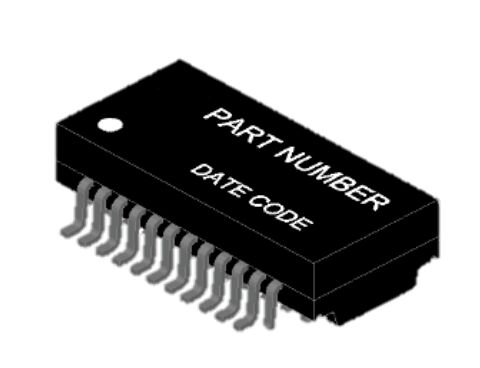

AGST5009B LAN Magnetics Drawing

1. AGST5009B Cơ khí

2. AGST5009B sơ đồ

Ưu điểm chức năng của bộ biến áp Ethernet AGST5009B 2.5GBASE-T:

1. Tối ưu hóa cho hiệu suất 2.5GBASE-T

AGST5009B được thiết kế để đáp ứngcác yêu cầu về tính toàn vẹn tín hiệu và hiệu suất EMI nghiêm ngặt củaIEEE 802.3bz, đảm bảosơ đồ mắt sạch, jitter thấp, và truyền dữ liệu 2.5G ổn định.

2. Tốt nhất EMI ức chế & tiếng ồn miễn dịch

Vớimất trở lại cao và mạnh từ chối tiếng ồn chế độ chung, mô-đun từ tính này có hiệu quả làm giảmnhiễu điện từ (EMI), làm cho nó lý tưởng chobố cục PCB dày đặc và hệ thống Ethernet tốc độ cao.

3. Phù hợp PHY rộng

AGST5009B làtương thích hoàn toàn với tất cả các nhà cung cấp Ethernet PHY chính, bao gồm:

• Broadcom

• Marvell

• Realtek

• TI

• Chiếc vi mạch

Đảm bảokhả năng tương tác plug-and-play và xác nhận phần cứng đơn giản.

4. Độ tin cậy cao và ổn định sản xuất

• Phù hợp với RoHS & Không có Halogen

• Mức độ nhạy cảm với độ ẩm MSL 1

• Phù hợp với dòng chảy ngược nhiệt độ cao (245°C)

• Bao bì băng và cuộn 13 "cho lắp ráp SMT tự động

Các ứng dụng điển hình của bộ biến áp SMD LAN:

• 2.5G Ethernet switch
• Thẻ giao diện mạng đa Gigabit (NIC)
• 2.5G RJ45 module kết nối (MagJack)
• Chuyển đổi truy cập doanh nghiệp
• Bộ điều khiển Ethernet công nghiệp
• Cổng nhà thông minh & bộ định tuyến Wi-Fi 6/6E
• Thiết bị mạng tiêu dùng khối lượng lớn

AGST5009B Phù hợp quy trình và vật liệu

1. J-STD-002: Khả năng hàn ở 245 °C Profile reflow

2. J-STD-020: Độ nhạy với độ ẩm cấp 1

3. J-STD-075: R7, 245 °C Tối đa thông qua dòng chảy trở lại

4- Vật liệu tiêu đề: DAP (Diallyl phthalate), UL 94V-0

5. Khung chì: hợp kim đồng

• Lớp phủ dưới: Nickel 1,0 ∼ 3,0 μm
• Lớp phủ: 100% Tin, 6 ‰ 10 μm
• Kết thúc: Tin mat, không chì hàn tương thích
